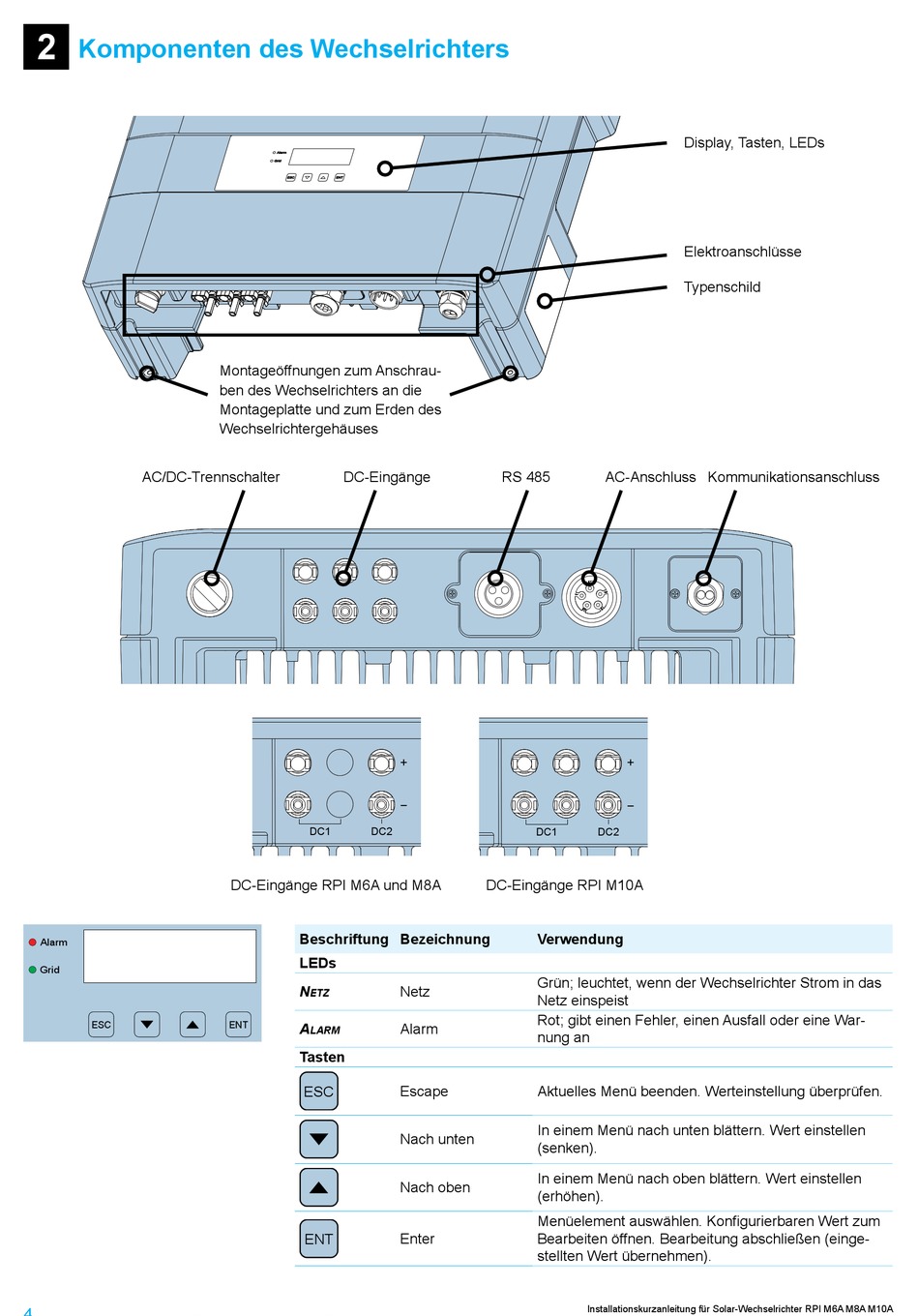

Komponenten des Wechselrichters

AC/DC-Trennschalter
Alarm
Grid
ESC
4
Montageöffnungen zum Anschrau-
ben des Wechselrichters an die
Montageplatte und zum Erden des
Wechselrichtergehäuses
DC-Eingänge
DC1
DC2
DC-Eingänge RPI M6A und M8A
Beschriftung Bezeichnung
LEDs
N
etz
ENT
A
lArm
Tasten
ESC
ENT
RS 485
+
DC1
DC-Eingänge RPI M10A
Verwendung
Grün; leuchtet, wenn der Wechselrichter Strom in das
Netz
Netz einspeist
Rot; gibt einen Fehler, einen Ausfall oder eine War-
Alarm
nung an
Escape
Aktuelles Menü beenden Werteinstellung überprüfen
In einem Menü nach unten blättern. Wert einstellen
Nach unten
(senken)
In einem Menü nach oben blättern. Wert einstellen
Nach oben
(erhöhen).
Menüelement auswählen. Konfigurierbaren Wert zum
Enter
Bearbeiten öffnen. Bearbeitung abschließen (einge-
stellten Wert übernehmen)
Display, Tasten, LEDs
Elektroanschlüsse
Typenschild
AC-Anschluss Kommunikationsanschluss
+
DC2
Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A
