Solarmodule (Dc) Anschließen - Delta RPI M6A Installationsanleitung

8

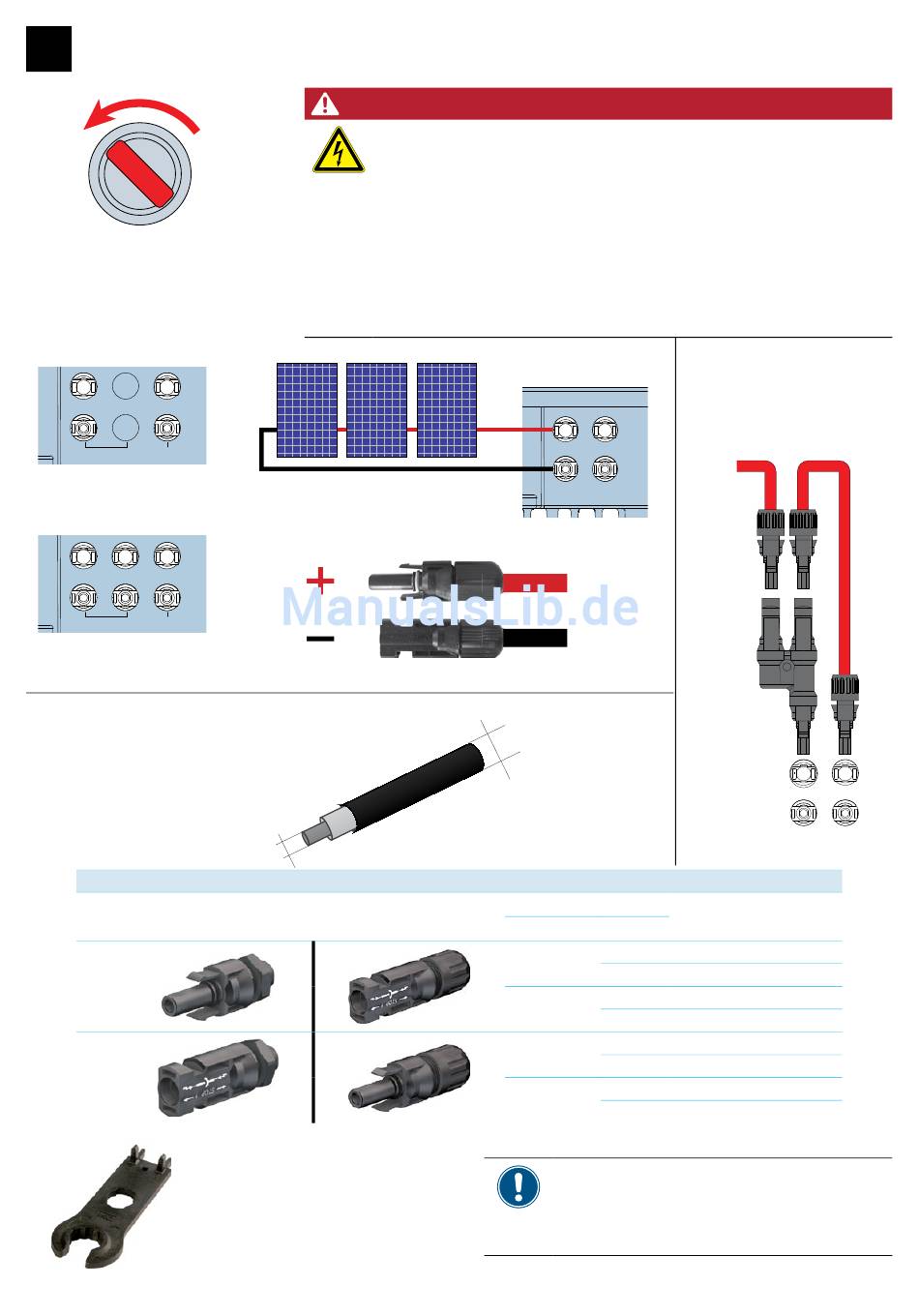

Solarmodule (DC) anschließen
OFF
DISCONN AC/DC
+
–
DC1 DC2
DC-Eingänge RPI M6A und M8A
+
–
DC1 DC2
DC-Eingänge RPI M10A
Spezifi kation des DC-Kabels
DC-Anschlüsse am Wechselrichter
DC–
DC+
Es wird empfohlen, zum Trennen der
MC4-DC-Steckverbinder vom Wechsel-
richter den speziellen Montageschlüssel
für MC4-DC-Steckverbinder zu verwen-
den. Andernfalls können die DC-Steck-
verbinder zerstört werden.
10
GEFAHR
ON
a
^
Lebensgefahr oder Gefahr schwerer Verletzungen durch Strom-
schlag
An den DC-Anschlüssen des Wechselrichters liegt potenziell lebensgefährliche
Spannung an. Wenn auf die Solarmodule Licht fällt, beginnen sie sofort, Strom
zu erzeugen Dies tun sie auch, wenn die Sonne nicht scheint
► Die Solarmodule niemals abtrennen, wenn der Wechselrichter an die
Stromversorgung angeschlossen ist
► Zunächst die Netzverbindung abschalten, sodass der Wechselrichter keine
Energie in das Netz einspeisen kann
► Den AC/DC-Trennschalter in die Position OFF (AUS) stellen
► Stellen Sie sicher, dass die DC-Anschlüsse nicht versehentlich berührt
werden können.
+
–
b
Stecker für DC-Kabel
a
mm
1,5/2,5
4/6
1,5/2,5
4/6
Wenn beide DC-Eingänge
zusammen an einem MPP-
Tracker verwendet wer-
den sollen, benötigen Sie
Y-Anschlüsse an DC+
+
zu den
–
Modulen
DC1 DC2
b
MultiContact
mm
2
3–6 32 0010P0001-UR
5,5–9 32 0012P0001-UR
3–6 32 0014P0001-UR
5,5–9 32 0016P0001-UR
3–6 32 0011P0001-UR
5,5–9 32 0013P0001-UR
3–6 32 0015P0001-UR
5,5–9 32 0017P0001-UR
► Vor Anschluss der Solarmodule die Polarität
der DC-Spannung überprüfen
► Um Schutzart IP65 sicherzustellen, alle nicht
genutzten Anschlüsse mit den mit dem Wech-
selrichter gelieferten Kappen versehen
Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A
+
–
DC1 DC2
