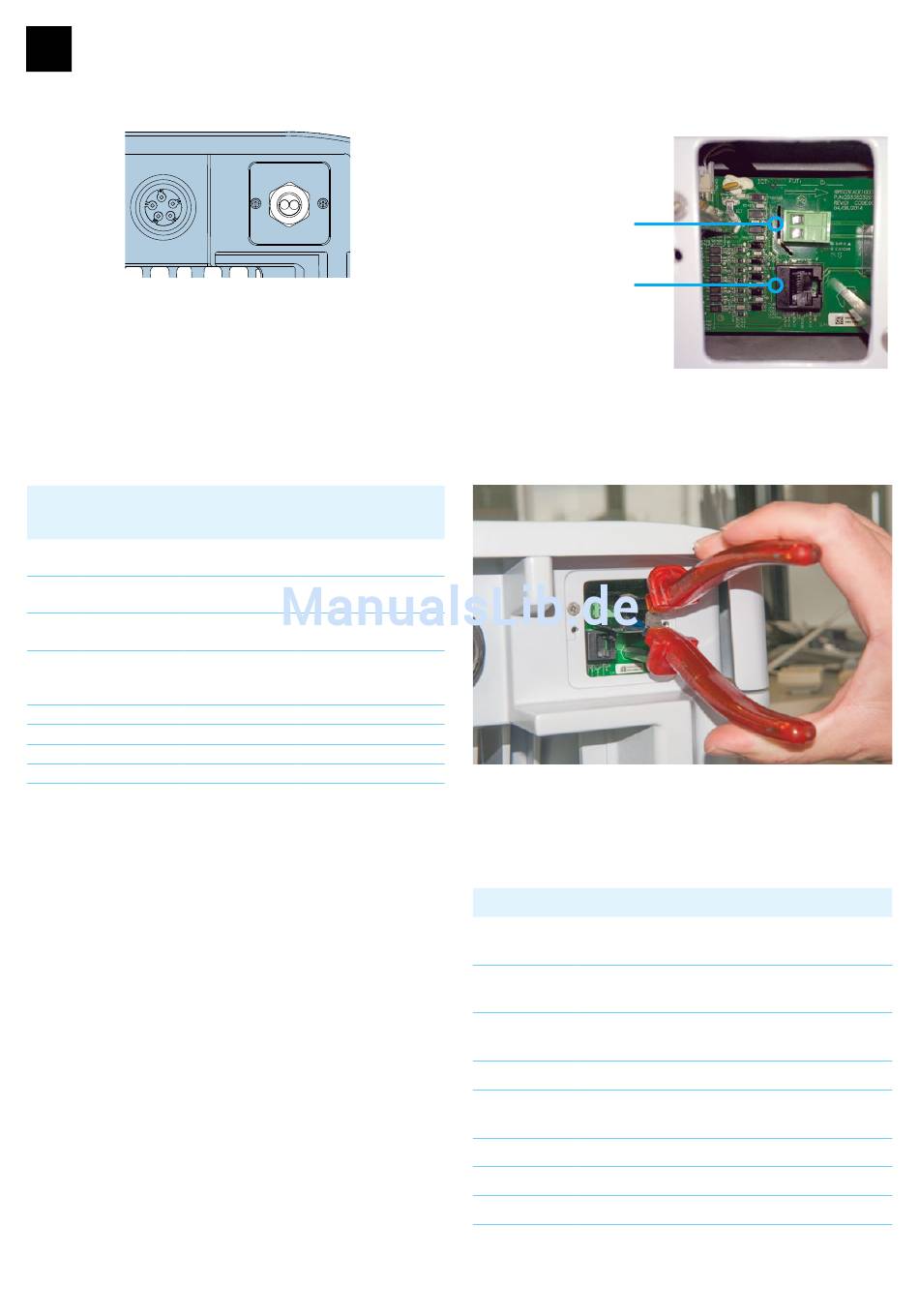

Digitale Eingänge, Not-Aus und potenzialfreie Kontakte verbinden
10
(optional)
AC OUTPUT
Kommunikationsport
Digitale Eingänge und Notaus
An den digitalen Eingängen kann zur Kontrolle der Wirkleistung
ein externer Rundsteuerempfänger angeschlossen werden.
Pin
Bezeichnung Kurzschließen
1
K1
VCC + K1
2
K2
VCC + K2
3
K3
VCC + K3
4
K4
VCC + K4
5
K5
VCC + K5
6
K6
VCC + K6
7
EPO
VCC + EPO
8
VCC
-
Das Relais für Not-Aus kann als Öffner oder Schließer definiert
werden (see
„Not-Aus (EPO) einstellen", S
12
COMM
Digitale Eingänge und Not-Aus (RJ 45)
Zugewiesene
Aktion
Maximale Wirkleis-
tung auf 0 % stellen
Maximale Wirkleis-
tung auf 30 % stellen
Maximale Wirkleis-
tung auf 60 % stellen
Maximale Wirk-
leistung auf 100 %
stellen
Reserviert
Reserviert
Notausschaltung
-
17)
Potenzialfreie Kontakte
Potenzialfreie Kontakte
Wenn der Wechselrichter Strom in das Netz einspeist, sind die
beiden Kontakte geschlossen
► Den Anschluss für die potenzialfreien Kontakte vorsichtig mit
einer Flachzange herausziehen
Die potenzialfreien Kontakte können am Display (siehe
zialfreie Kontakte einstellen", S 17)
zugeordnet werden:
Ereignis
Beschreibung
Die Funktion der potenzialfreien Kontakte ist
Deaktiv
deaktiviert
Der Wechselrichter hat sich mit dem Netz ver-
Am Netz
bunden
Keine Funktion Der Wechselrichter hat keine
Lüft def
Lüfter
Isolation
Der Isolationstest ist fehlgeschlagen
Eine Meldung zu einem Fehler oder einem Aus-
Alarm
fall bzw eine Warnung wurden gesendet
Fehler
Eine Meldung zu einem Fehler wurde gesendet
Ausfall
Eine Meldung zu einem Fehler wurde gesendet
Warnung
Eine Warnung wurde gesendet
Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A
„Poten-
folgenden Ereignissen
