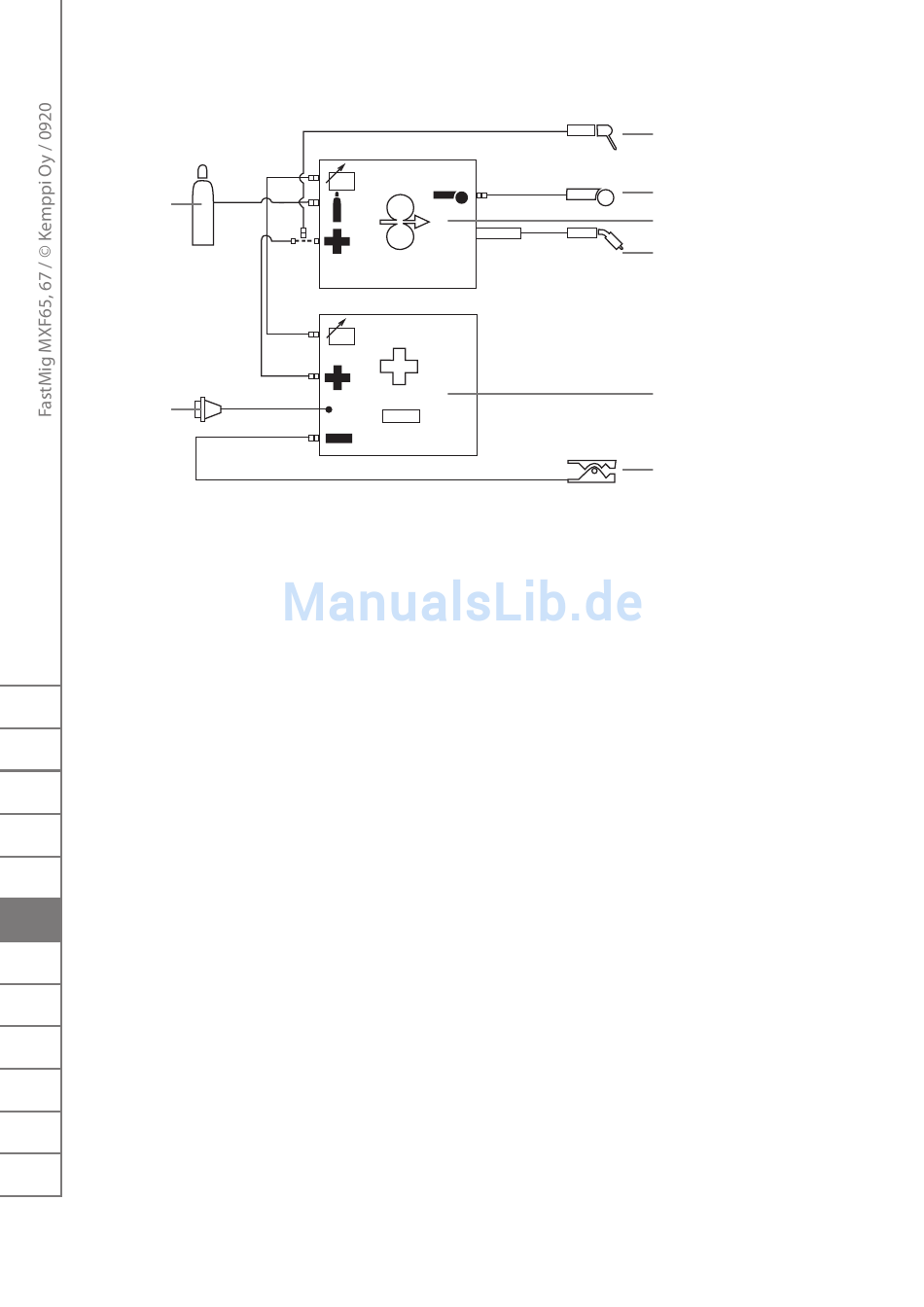

2.2.2 Gaskühlsystem: FastMig Pulse + MXF
3.
7.
1. MXF-Drahtvorschubgerät
2. Stromquelle FastMig Pulse
3. Gasversorgung
4. E-Hand-Schweißelektrodenhalter
5. Fernregler
6. Gasgekühlter Schweißbrenner
7. Stromkabel
8. Rückstromkabel und Masseklemme
2.3 einrichtunG ihres MiG/MaG-schweisssysteMs
Installieren Sie die Komponenten in der nachstehenden Reihenfolge. Beachten Sie zudem
die in jedem Paket enthaltenen Installations- und Betriebsanweisungen.
1. installation der schweißstromquelle
I
Lesen Sie Abschnitt „Installation" in der Betriebsanleitung für die Schweißmaschinen der Reihe FastMig™,
und führen Sie die Installation gemäß den entsprechenden Anweisungen durch.
2. befestigung der schweißmaschine an einem Fahrwagen
Folgen Sie den im Benutzerhandbuch zum Fahrwagen aufgeführten Anweisungen.
3. befestigung ihres FastMig-MXF-Drahtvorschubgeräts an der stromquelle
Entfernen Sie den Schutzaufkleber oben auf der Stromquelle. Schrauben Sie den zur Befestigung
vorgesehenen Drehzapfen in die Schweißmaschine (nur mit der Hand). Setzen Sie die mitgelieferten
Kunststoffabstandshalter über den Drehzapfen. Heben Sie Ihr MXF-Drahtvorschubgerät hoch und setzen
DE
Sie es an seine Stelle oberhalb des Drehzapfens.
4. Kabelanschluss
Schließen Sie die Kabel gemäß den in dieser Betriebsanleitung aufgeführten Hinweisen an.
Sie können die Polarität des Schweißdrahts (+ oder -) wählen, indem Sie das Drahtvorschubgerät
entweder am Plus- oder Minuspol der Stromquelle anschließen.
Für die meisten MIG/MAG-Schweißanwendungen wird das Vorschubgerät am Pluspol angeschlossen.
5. befestigung des FastMig-Drahtvorschubgeräts an einem trag- oder
schwenkarm
Wenn Sie Ihr Drahtvorschubgerät an einem Trag- oder Schwenkarm befestigen, müssen Sie es gegen
den Arm elektrisch abschirmen.
Sie können den Aufhängungswinkel ändern, indem Sie einen anderen Befestigungspunkt am Gerätegriff
wählen.
8
4.
5.
1.
6.
2.
8.
