Inhaltszusammenfassung für Kemppi Minarc 150

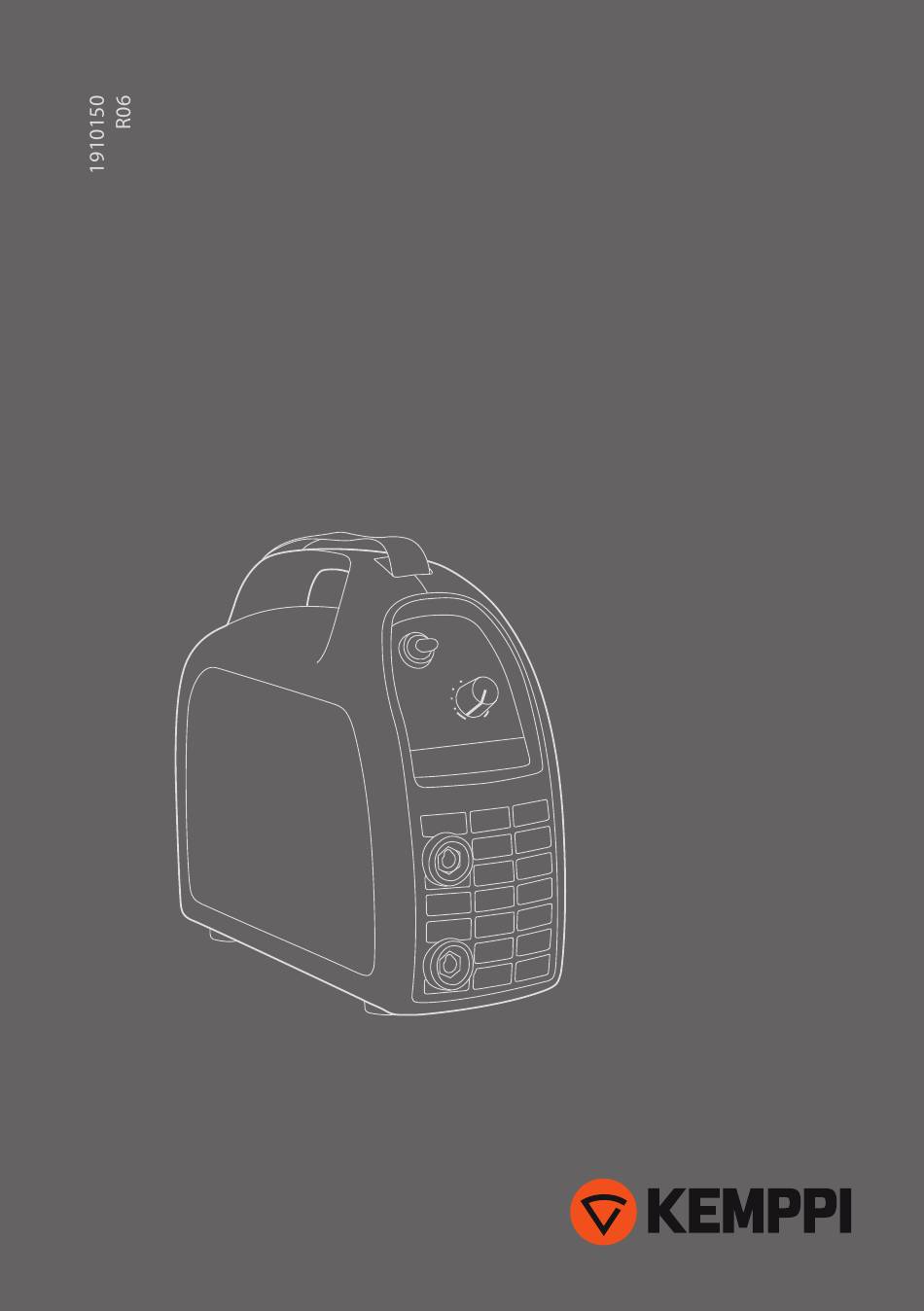

- Seite 1 Minarc 150, 151 150 VRD 120 AU, 150 AU...
- Seite 3 GEBRAUCHSANWEISUNG Deutsch...
-
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS EINLEITUNG ....................... Vorwort ......................... Produkteinführung ....................INBETRIEBNAHME ..................Auspacken ........................Aufstellen der Anlage ................... Seriennummer ......................Zusammenbau der Anlage ................Verteilnetz ........................Anschluß an das Stromnetz ................Schweißzusatzstoffe und Ausrüstung ............VERWENDUNG ....................Schweißprozesse ..................... 3.1.1 Schweißen mit Stabelektrode (E-Hand) ..........3.1.2 WIG-Schweißen .................... -
Seite 5: Einleitung
Arbeitsumfelds beachten Sie bitte insbesondere die Sicherheitshinweise in dieser Anleitung. Bitte setzen Sie sich mit Kemppi Oy in Verbindung, wenn Sie weitere Informationen über die Produkte von Kemppi erhalten möchten. Sie können sich auch gerne von einem durch Kemppi autorisierten Fachhändler beraten lassen, oder besuchen Sie einfach unsere Webseite unter www.kemppi.com. -
Seite 6: Produkteinführung

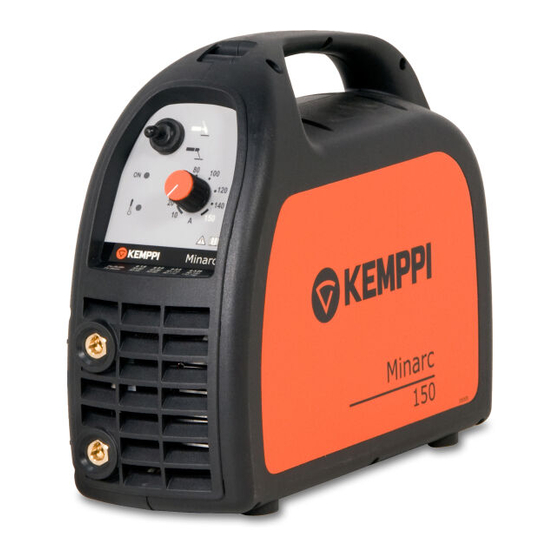

Industrie-, Montage- und Reparaturschweißen geeignet ist. Die Anlage funktioniert mit einphasiger Anschlussspannung und sie wird für zwei verschiedene Anschlussspannungen, 230 V (Minarc 150) und 110 V (Minarc 151), hergestellt. Minarc verträgt große Spannungsveränderungen und eignet sich daher auch für Baustellen zum Generatorbetrieb sowie zur Anwendung mit langen Stromkabeln. -
Seite 7: Seriennummer
SERIENNUMMER Die Seriennummer ist auf dem an der Anlage befindlichen Schild markiert. Mit Hilfe der Seriennummer ist es möglich, die Charge des Produkts nachzuvollziehen. Die Seriennummer kann auch bei der Planung der Ersatzteilbestellungen oder der Wartung nötig sein. ZUSAMMENBAU DER ANLAGE Das Schweißkabel und Erdungskabel an die entsprechenden Anschlußteile an der Stromquelle anschliessen. -
Seite 8: Verteilnetz
Oberschwingungsströme, die in das Verteilnetz fließen. Hochgradige Oberschwingungsströme können Verluste verursachen und andere Ausrüstungsgegenstände störend beeinflussen. Minarc 150, 150 VDR, 120 AU, 150 AU ACHTUNG: Diese Ausrüstung erfüllt nicht die Anforderungen der Norm IEC 61000-3-12. Wenn sie an einem öffentlichen Niederspannungsnetz angeschlossen werden soll, liegt es in der Verantwortung des Installierers oder Benutzers der Ausrüstung, ggf. -
Seite 9: Verwendung
VERWENDUNG Das Schweißen an feuer- und explosionsgefährdeten Plätzen ist verboten! SCHWEISSPROZESSE 3.1.1 Schweißen mit Stabelektrode (E-Hand) Beim Stab- bzw. E-Hand-Schweißen wird Zusatzwerkstoff von der Stabelektrode in einem Schmelzbad abgeschmolzen. Zusatzwerkstoff und Größe des Schweißstromes wird aufgrund der verwendbaren Stabgröße und der Schweißstellung gewählt. -
Seite 10: Betriebsfunktionen
BETRIEBSFUNKTIONEN Siehe auch Punkt 2.4. Zusammenbau der Anlage sowie 3.4. Schweißen Kontrolleuchte 'ON' , (VRD: 'VRD safe ON') Wahlschalter für Schweißprozess Regler des Schweißstroms Kontrolleuchte für Überhitzung Einstellungsempfehlung für gängige Elektrodentypen Hauptschalter und Kontrolleuchte Wenn der Hauptschalter auf Position I gebracht wird, leuchtet die Kontrolleuchte auf und die Anlage ist bereit zum Schweißen. -
Seite 11: Wahlschalter Für Schweißprozess, E-Hand
Wahlschalter für Schweißprozess, E-Hand / WIG Mit dem Schalter wird entsprechend dem Schweißobjekt entweder E-Hand- oder WIG-Schweißen gewählt. VRD: In der Betriebsart WIG-Schweißen reduziert die VRD-Funktion die Arbeitsspannung auf max. 30 V. Dadurch wird das Abreißen des Lichtbogens am Ende der Schweißung erleichtert. Regler des Schweißstroms Größe des Schweißstroms wird durch den stufenlos einstellbaren Potentiometer geregelt. -
Seite 12: Erdung
3.4.1 Erdung Wenn möglich, die Klemme des Massekabels immer direkt an dem zu schweißenden Werkstück befestigen. Die Kontaktfläche der Erdungsklemme von Farbe und Rost reinigen. Die Klemme sorgfältig so befestigen, dass die Kontaktfläche möglichst gross ist. Zum Schluß prüfen, dass die Klemme fest sitzt. 3.4.2 Schweißen Siehe auch 3.1. -
Seite 13: Wartung
• Die Einschaltdauer der Maschine wurde überschritten und Sie müssen warten, bis die Anzeige erlischt. • Zu niedrige oder zu hohe Versorgungsspannung Wenn die Störungen der Maschine durch diese Maßnahmen nicht behoben werden können, setzen Sie sich mit einem Kundendienst von KEMPPI in Verbindung. -
Seite 14: Entsorgung Der Maschine
Umwelt und ihrer Gesundheit führen! BESTELLNUMMERN Produkt Bestellnummer Minarc 150 Schweißanlage (beinhaltet Masse- und Schweißkabel) 6102150 Minarc 150 Schweißanlage (Dänemark) (beinhaltet Masse- und Schweißkabel) 6102150DK Minarc 151 Schweißanlage (beinhaltet Masse- und Schweißkabel) 6101151 Minarc 120AU Schweißanlage (beinhaltet Masse- und Schweißkabel) 6102120AU Minarc 150AU Schweißanlage... -
Seite 15: Technische Daten
TECHNISCHE DATEN Minarc 150, 150 VRD Minarc 151 Anschlussspannung 1 ~, 50/60 Hz 230 V ± 15 % 110 V ± 15 % Anschlussleistung 35 % ED E-Hand 140 A/7,5 kVA 140 A/7,5 kVA 100 % ED E-Hand 100 A/5,1 kVA... - Seite 16 Minarc 120AU Minarc 150AU Anschlussspannung 1 ~, 50/60 Hz 240 V + 10 % ... - 20 % 240 V + 10 % ... - 20 % Anschlussleistung ED E-Hand 50 %, 110 A/5,5 kVA 35 %, 140 A/7,5 kVA ED E-Hand 100 %, 80 A/3,9 kVA 100 %, 100 A/5,1 kVA ED WIG 50 %, 120 A/3,5 kVA...
- Seite 18 www.kemppi.com...
