BEDIENUNGSANLEITUNG

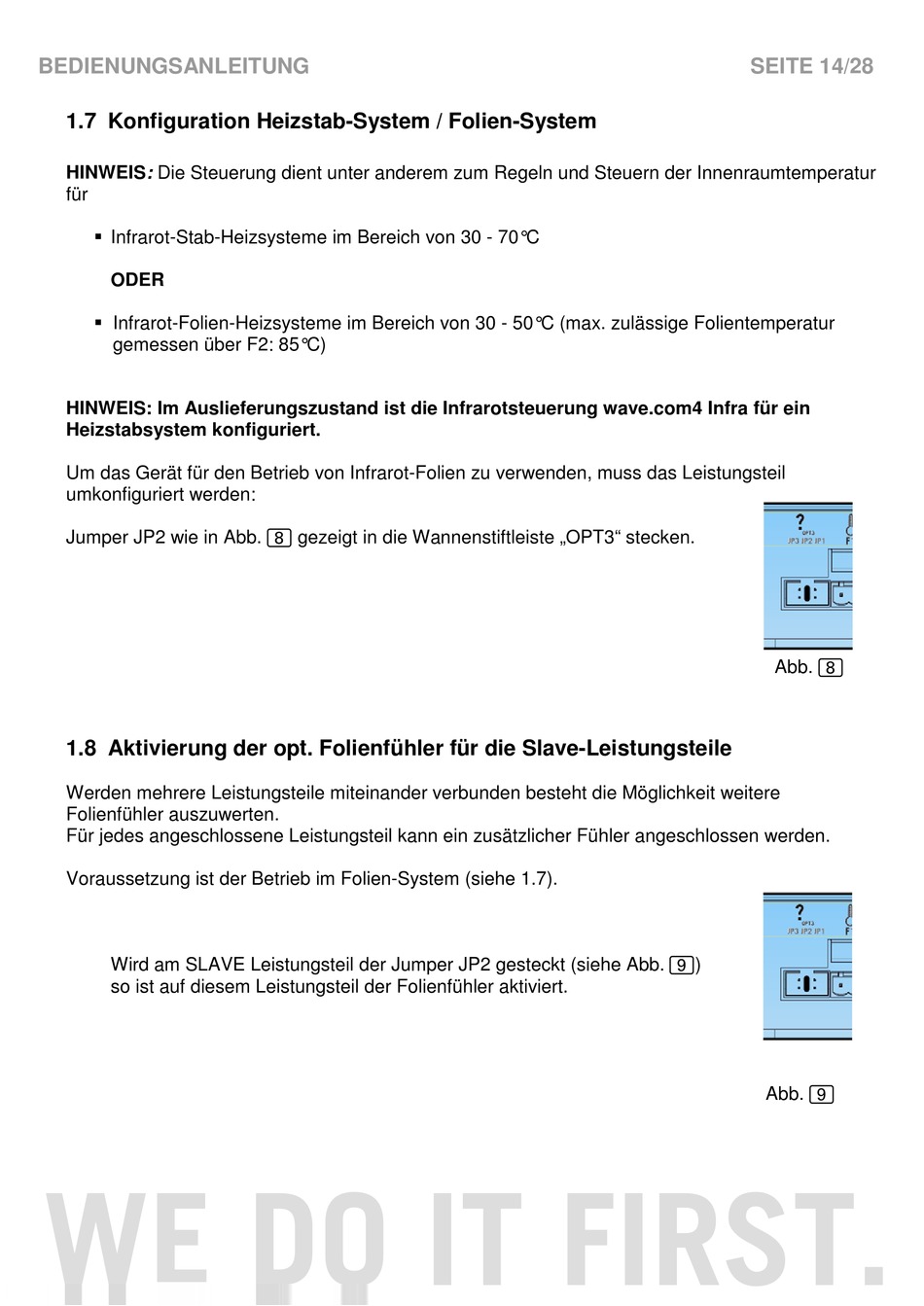

1.7 Konfiguration Heizstab-System / Folien-System

HINWEIS: Die Steuerung dient unter anderem zum Regeln und Steuern der Innenraumtemperatur
für
 Infrarot-Stab-Heizsysteme im Bereich von 30 - 70°C
ODER
 Infrarot-Folien-Heizsysteme im Bereich von 30 - 50°C (max. zulässige Folientemperatur
gemessen über F2: 85°C)
HINWEIS: Im Auslieferungszustand ist die Infrarotsteuerung wave.com4 Infra für ein
Heizstabsystem konfiguriert.
Um das Gerät für den Betrieb von Infrarot-Folien zu verwenden, muss das Leistungsteil
umkonfiguriert werden:
Jumper JP2 wie in Abb. 8 gezeigt in die Wannenstiftleiste „OPT3" stecken.
1.8 Aktivierung der opt. Folienfühler für die Slave-Leistungsteile
Werden mehrere Leistungsteile miteinander verbunden besteht die Möglichkeit weitere
Folienfühler auszuwerten.
Für jedes angeschlossene Leistungsteil kann ein zusätzlicher Fühler angeschlossen werden.
Voraussetzung ist der Betrieb im Folien-System (siehe 1.7).
Wird am SLAVE Leistungsteil der Jumper JP2 gesteckt (siehe Abb. 9)
so ist auf diesem Leistungsteil der Folienfühler aktiviert.
WE DO IT FIRST.
SEITE 14/28
Abb. 8
Abb. 9
