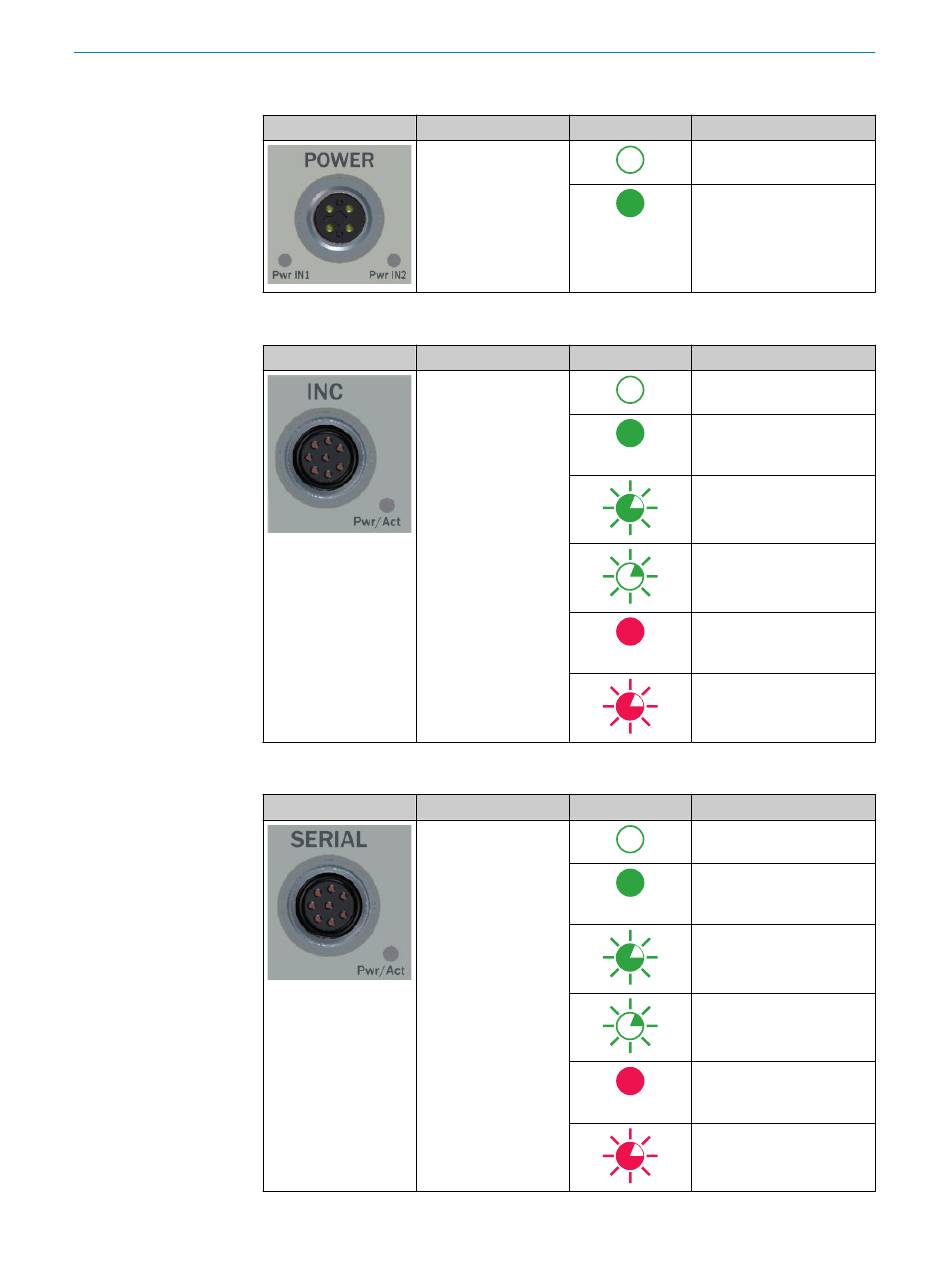

Lage Bezeichnung
POWER IN1
POWER IN2
Lage Bezeichnung
PWR/ACT
Lage Bezeichnung
PWR/ACT
BEDIENUNG
LED-Verhalten Beschreibung
Keine Spannung am
Anschluss angelegt.
Spannung liegt an.
LED-Verhalten Beschreibung
Keine Spannung am
Anschluss angelegt.
Spannung liegt am
Anschluss an. Keine Signal‐
aktivität.
Spannung liegt am
Anschluss an. Signalaktivi‐
tät.
Keine Spannung am
Anschluss angelegt. Signal‐
aktivität.
Überstrom oder Kurz‐
schluss erkannt. Keine Sig‐
nalaktivität.
Überstrom oder Kurz‐
schluss erkannt. Signalakti‐
vität.
LED-Verhalten Beschreibung
Keine Spannung am
Anschluss angelegt.
Spannung liegt am
Anschluss an. Keine Signal‐
aktivität.
Spannung liegt am
Anschluss an. Signalaktivi‐
tät.
Keine Spannung am
Anschluss angelegt. Signal‐
aktivität.
Überstrom oder Kurz‐
schluss erkannt. Keine Sig‐
nalaktivität.
Überstrom oder Kurz‐
schluss erkannt. Signalakti‐
vität.
