SICK SIM1012 Betriebsanleitung Seite 20

6
ELEKTRISCHE INSTALLATION
6.5.4 CAN
6.5.5 SENSOR 1-6
20 B E T R I E B S A N L E I T U N G | SIM1012
Weitere Hinweise
•
Max. 0,5 A Output für Versorgungsspannungsanschlüsse (LPS-konform)
•
Frequenz: max. 2 MHz
•
TTL-Encoder verwenden RS-422 und können mit über die INC-Schnittstelle verbun‐
den werden.
3 4
5
2 1

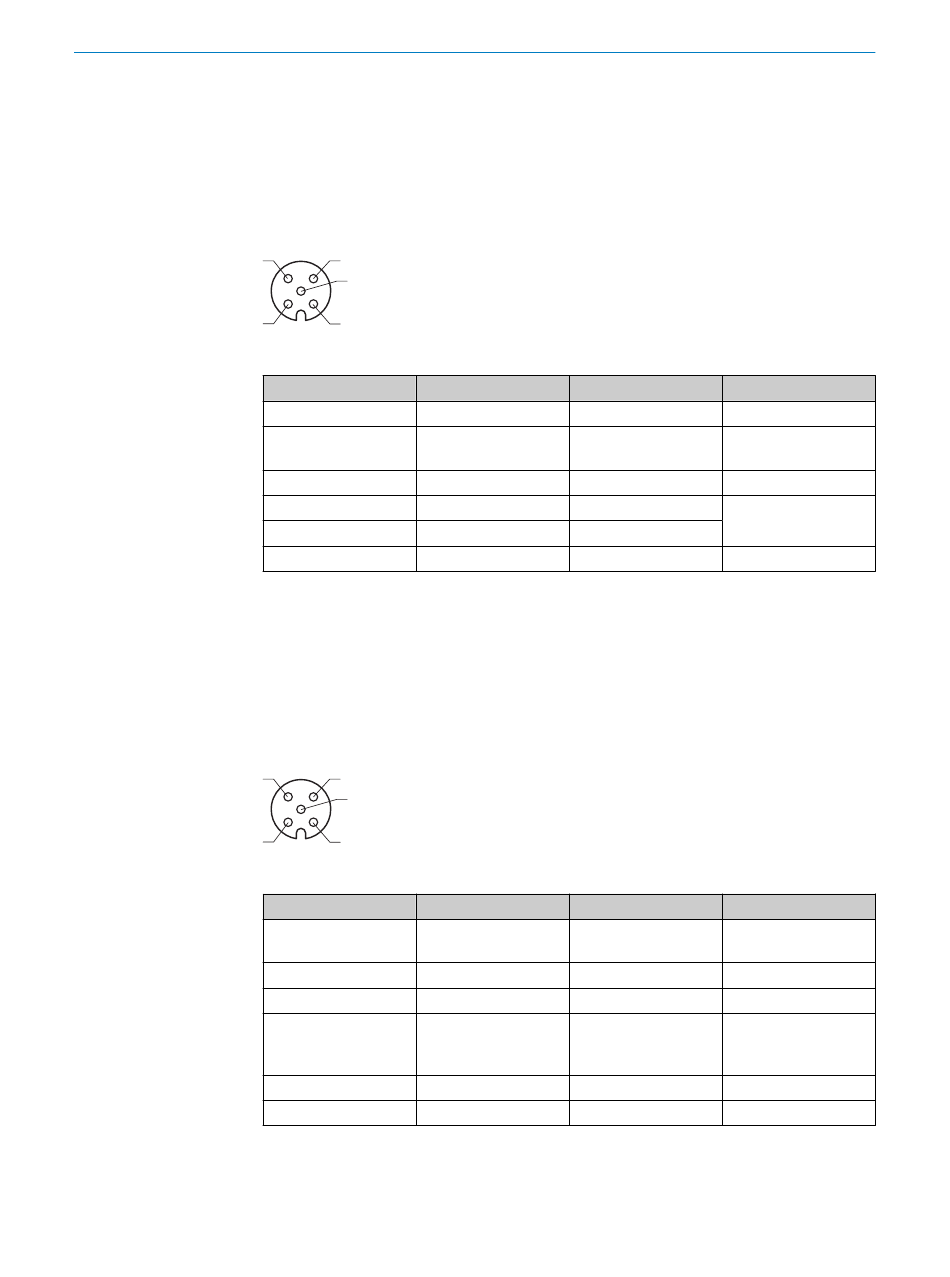

Tabelle 5: Pinbelegung CAN, M12 - 5 Pol A-kodiert, female
Pin Signal
1 -
2 +V24
3 GND
4 CAN_H
5 CAN_L
Gehäuse -
1) Terminierung per App steuerbar
Weitere Hinweise
• Max. 3,2 A Output für Versorgungsspannungsanschlüsse (LPS-konform)
• Für die Peripheriestromversorgung müssen beide Spannungsversorgungsstränge
des POWER-Anschlusses an 24 V angeschlossen werden.
3 4
5
2 1
Tabelle 6: Pinbelegung SENSOR 1-6, M12 - 5 Pol A-kodiert, female
Pin Signal
1 +24 V
2 Input 2
3 GND
4 C/Q oder Input 1/Out‐
put 1
5 NC
Gehäuse -
Funktion Werkszustand
Schirm -
Versorgungsspannung Deaktiviert
Peripherie, schaltbar
Ground (Masse) -
CAN high
Terminierung deakti‐
viert
CAN low
Schirm -
Funktion Werkszustand
Versorgungsspannung Deaktiviert
Peripherie, schaltbar
Digitaleingang -
Ground (Masse) -
IO-Link C/Q oder Alle IO-Anschlüsse als
konfigurierbarer Digi‐ Eingänge konfiguriert
taleingang/-ausgang
Nicht verbunden -
Schirm -
8023513/1CC6/2021-07-28 | SICK
Irrtümer und Änderungen vorbehalten
1)
