6.5.6 ETH1 - ETH2
8023513/1CC6/2021-07-28 | SICK
Irrtümer und Änderungen vorbehalten
Weitere Hinweise
•
6 x IO-Link Master (1 x Master pro Anschluss verfügbar)
•
Digitaleingänge und -ausgang nur schaltbar, wenn Versorgungsspannung an Pin1
aktiviert ist oder alternativ +24 V von außen an Pin1 angelegt sind. In beiden
Fällen wird eine Masseverbindung an Pin3 benötigt.
• Digitalausgang:
Max. Output 100 mA
°
Logikpegel Ausgang High min.: VCC - 3 V
°
Logikpegel Ausgang Low max.: 3 V
°
Push-Pull-Schaltung
°
Max. Ausgabefrequenz IO-Link: 230 kHz
°
Max. Ausgabefrequenz IO: 30 kHz
°
• Digitaleingänge:
Logikpegel Eingang High min.: 12 V
°
Logikpegel Eingang Low max.: 4 V
°
Max. Eingangsfrequenz IO-Link: 230 kHz
°
Max. Eingangsfrequenz IO: 30 kHz
°
• Max. 1 A Output für Versorgungsspannungsanschlüsse S1 bis S6 (LPS-konform)
• HTL-Encoder verwenden Push-Pull-Schaltungen und können damit über die Digita‐
leingänge verbunden werden.
Empfehlung bei Verwendung von S1 bis S6 für Beleuchtung
Kurze Blitzzeiten können mit Beleuchtungen mit Signal Strobe unter Verwendung von
Pin4 als Digitalausgangssignal bei konstanter Versorgungsspannung auf Pin1 erzielt
werden (Signal Strobe Mode).
Die SIM1012 unterstützt nicht den Power Strobe Mode über die API "Connec‐
tor.Power.Gate".
4 5
3 6
2 7
1 8

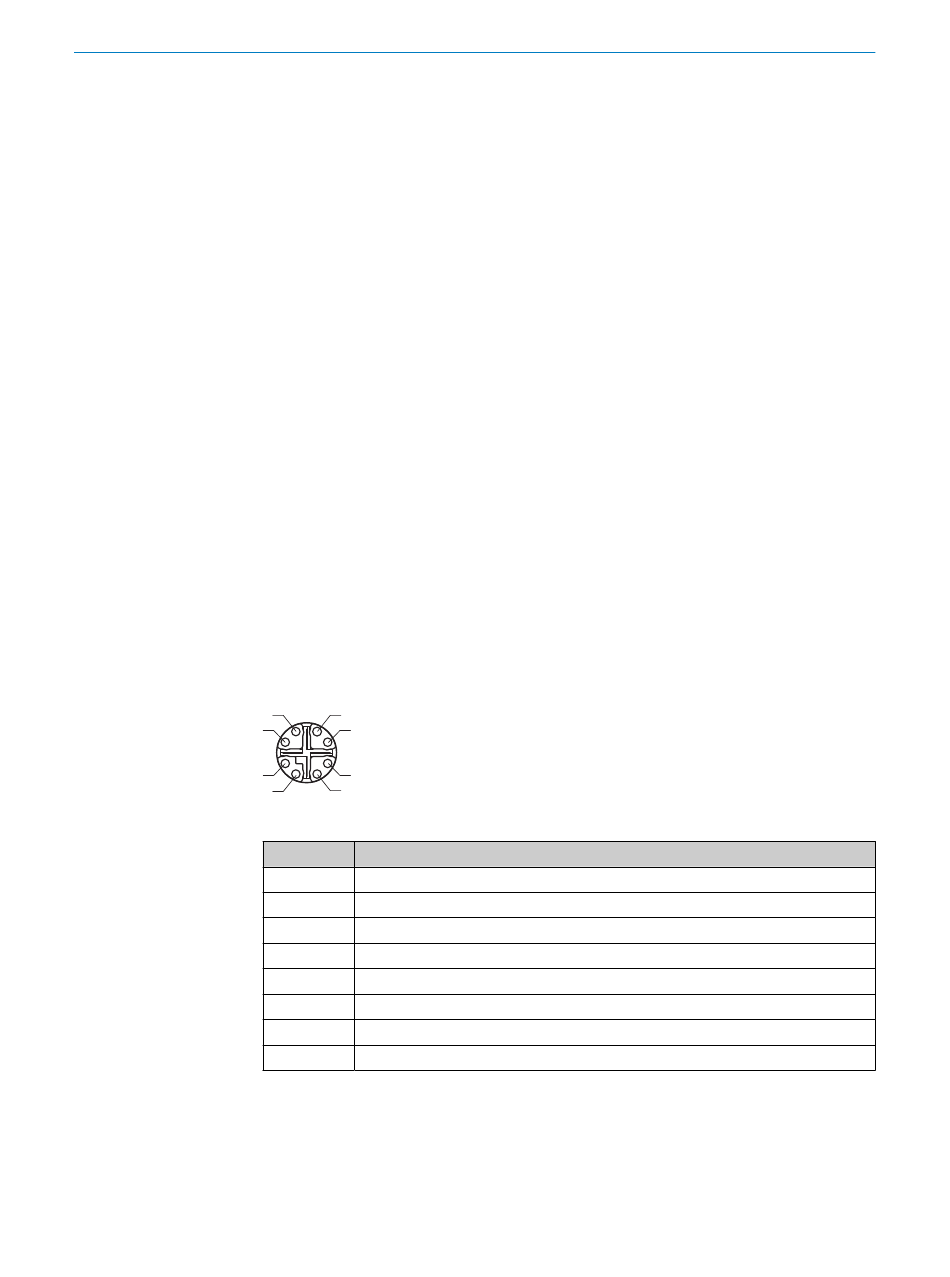

Tabelle 7: Pinbelegung ETH1 - ETH2, M12 - 8 Pol X-kodiert, female
Pin Funktion
1 D1+
2 D1-
3 D2+
4 D2-
5 D4+
6 D4-
7 D3-
8 D3+
Weitere Hinweise
Die Ethernet-Anschlüsse können zum Anschluss der picoCam und midiCam Kamerafa‐
milien und SICK LiDAR-Sensoren sowie zum Anschluss an einen PC oder ein Netzwerk
verwendet werden.
Für die Verwendung der SICK picoCam und midiCam Kamerafamilien sind in der
SIM1012 entsprechende Treiber implementiert.
