3 Sommario

2.2 Contrassegno delle avvertenze
nel testo
PERICOLO
■ L'avvertenza si riferisce a pericoli che compor-
tano gravi lesioni o la morte.
► Le misure indicate possono consentire di
evitare gravi lesioni o la morte.
AVVERTENZA
■ L'avvertenza rimanda a rischi che possono
provocare gravi lesioni o la morte.
► Le misure indicate possono consentire di
evitare gravi lesioni o la morte.
AVVISO
■ L'avvertenza si riferisce a pericoli che possono
provocare danni materiali.
► Le misure menzionate possono evitare
danni materiali.
2.3 Simboli nel testo
Questo simbolo rimanda ad un capitolo
nelle Istruzioni per l'uso.
3 Sommario

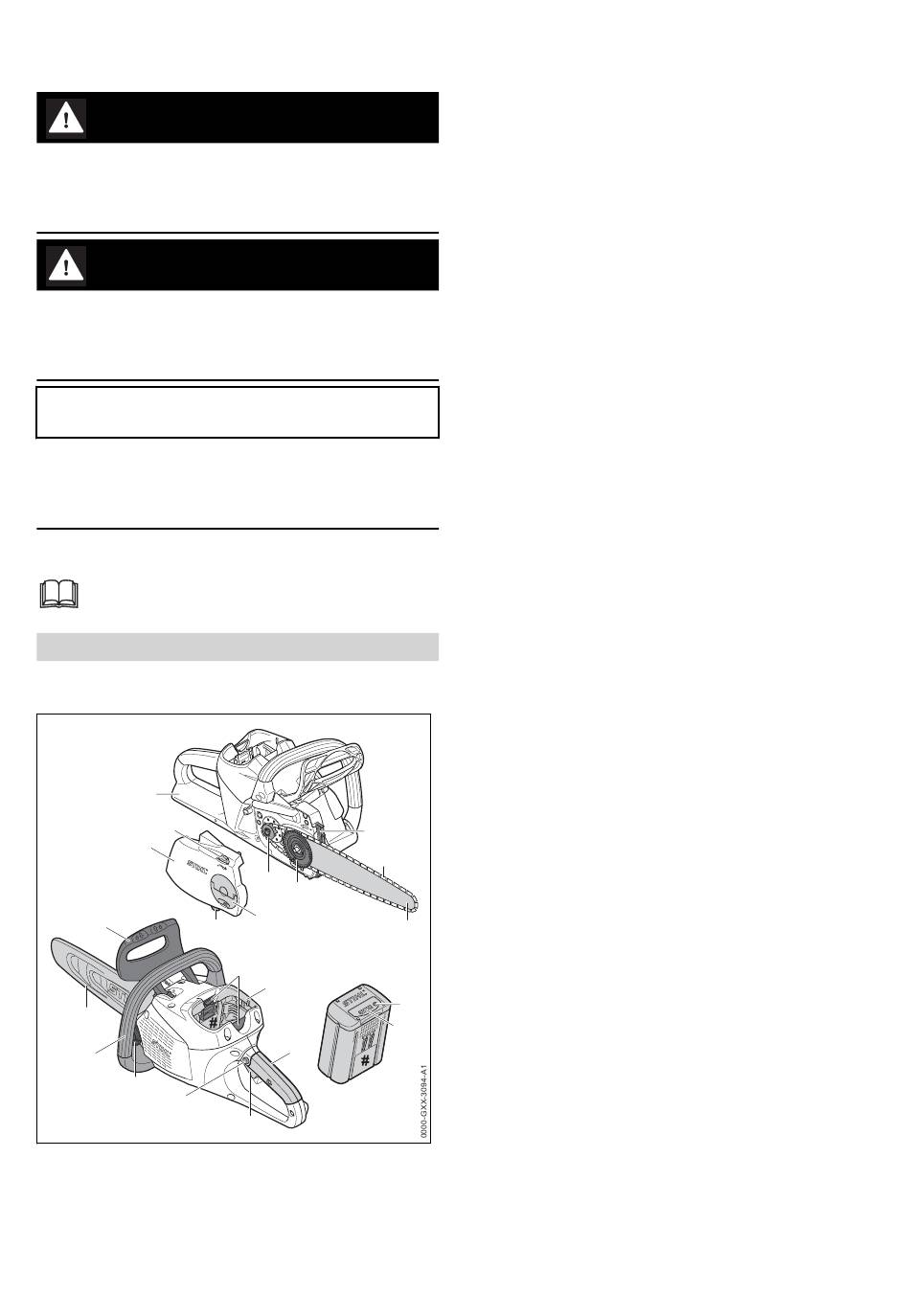

3.1 Motosega e batteria
1
8
7
11
15
16
17
18
1 Scudo posteriore di protezione mano
Lo scudo posteriore di protezione mano pro-
tegge la mano destra dal contatto con una
catena della sega scaricata o incrinata.
0458-795-9621-C
4
5
2
3
10
9
12
13
14
20
19
2 Rocchetto catena
Il rocchetto catena aziona la catena della
sega.
3 Disco tenditore
Il disco tenditore sposta la spranga di guida e
tende o allenta la catena della sega.
4 Artiglio
L'artiglio sostiene la motosega sul tronco
durante il lavoro.
5 Catena della sega
La catena della sega taglia il legno.
6 Spranga di guida
La spranga di guida conduce la catena della
sega.
7 Coperchio rocchetto catena
Il coperchio rocchetto catena copre il roc-
chetto catena e fissa la spranga di guida alla
motosega.
8 Ruota tendicatena
La ruota tendicatena consente di regolare la
tensione della catena.
9 Perno recupero catena
Il perno per recupero catena consente di
recuperare una catena scaricata o incrinata.
10 Dado ad alette
Il dado ad alette fissa il coperchio del roc-
chetto catena alla motosega.
11 Scudo anteriore di protezione mano
Lo scudo anteriore di protezione mano pro-
tegge la mano sinistra dal contatto con la
catena della sega, serve per inserire il freno
della catena e fa scattare il freno automatica-
mente in caso di contraccolpo.
12 Leva di bloccaggio
La leva di bloccaggio mantiene la batteria nel
vano.
13 Vano batteria
6
Il vano batteria accoglie la batteria.
14 Impugnatura di comando
L'impugnatura di comando serve per control-
22
lare, sostenere e guidare la motosega.
21
15 Riparo catena
Il riparo catena protegge dal contatto con la
catena della sega.
16 Manico tubolare
Il manico tubolare serve per sostenere, gui-
dare e trasportare la motosega.
17 Tappo del serbatoio
Il tappo del serbatoio chiude il serbatoio del-
l'olio.
