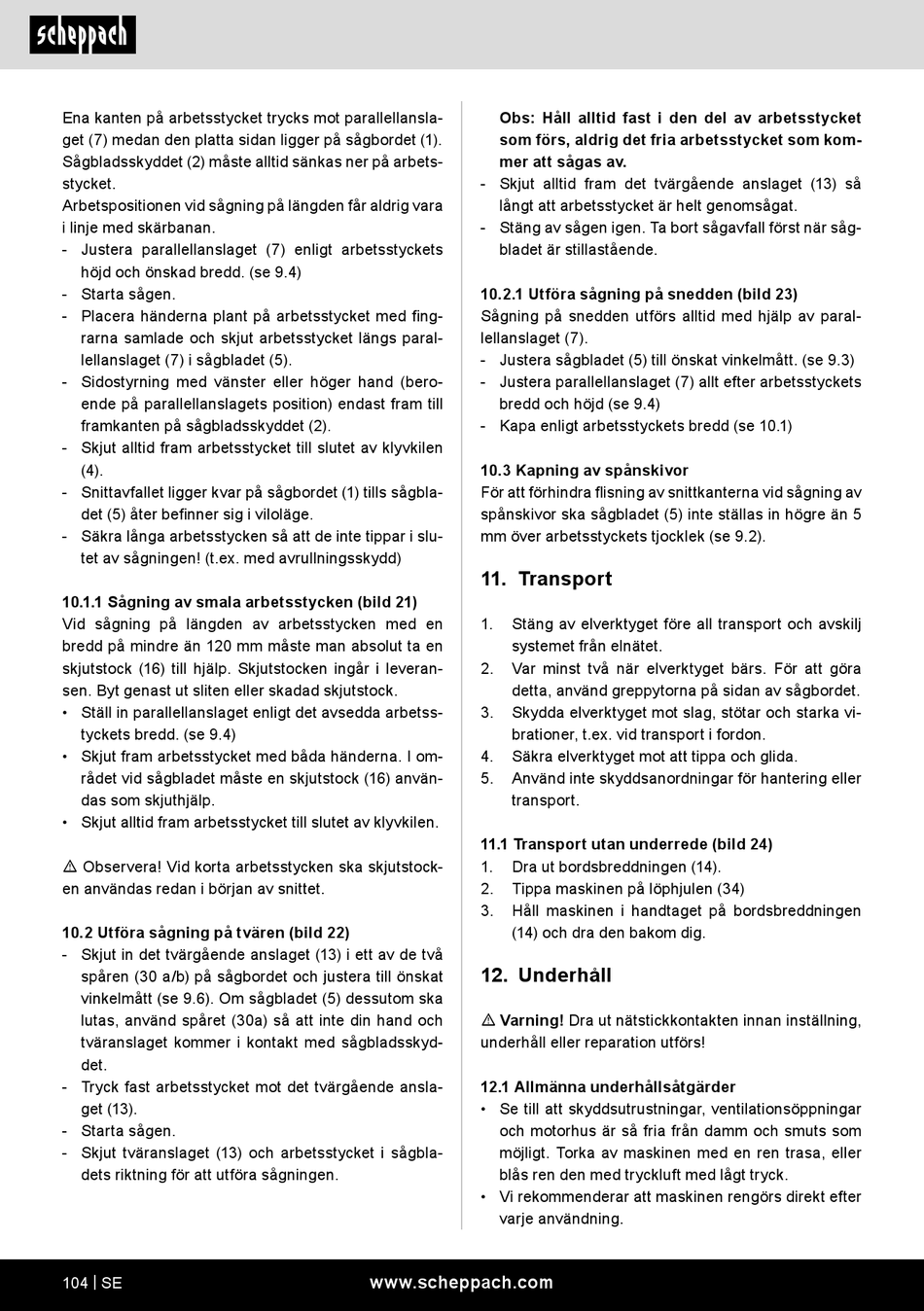

Ena kanten på arbetsstycket trycks mot parallellansla-
get (7) medan den platta sidan ligger på sågbordet (1).
Sågbladsskyddet (2) måste alltid sänkas ner på arbets-
stycket.
Arbetspositionen vid sågning på längden får aldrig vara
i linje med skärbanan.
- Justera parallellanslaget (7) enligt arbetsstyckets
höjd och önskad bredd. (se 9.4)
- Starta sågen.
- Placera händerna plant på arbetsstycket med fing-
rarna samlade och skjut arbetsstycket längs paral-
lellanslaget (7) i sågbladet (5).
- Sidostyrning med vänster eller höger hand (bero-
ende på parallellanslagets position) endast fram till
framkanten på sågbladsskyddet (2).
- Skjut alltid fram arbetsstycket till slutet av klyvkilen
(4).
- Snittavfallet ligger kvar på sågbordet (1) tills sågbla-
det (5) åter befinner sig i viloläge.
- Säkra långa arbetsstycken så att de inte tippar i slu-
tet av sågningen! (t.ex. med avrullningsskydd)
10.1.1 Sågning av smala arbetsstycken (bild 21)
Vid sågning på längden av arbetsstycken med en
bredd på mindre än 120 mm måste man absolut ta en
skjutstock (16) till hjälp. Skjutstocken ingår i leveran-
sen. Byt genast ut sliten eller skadad skjutstock.
• Ställ in parallellanslaget enligt det avsedda arbetss-
tyckets bredd. (se 9.4)
• Skjut fram arbetsstycket med båda händerna. I om-
rådet vid sågbladet måste en skjutstock (16) använ-
das som skjuthjälp.
• Skjut alltid fram arbetsstycket till slutet av klyvkilen.
m Observera! Vid korta arbetsstycken ska skjutstock-
en användas redan i början av snittet.
10.2 Utföra sågning på tvären (bild 22)
- Skjut in det tvärgående anslaget (13) i ett av de två
spåren (30 a/b) på sågbordet och justera till önskat
vinkelmått (se 9.6). Om sågbladet (5) dessutom ska
lutas, använd spåret (30a) så att inte din hand och
tväranslaget kommer i kontakt med sågbladsskyd-
det.
- Tryck fast arbetsstycket mot det tvärgående ansla-
get (13).
- Starta sågen.
- Skjut tväranslaget (13) och arbetsstycket i sågbla-
dets riktning för att utföra sågningen.
104 | SE
Obs: Håll alltid fast i den del av arbetsstycket
som förs, aldrig det fria arbetsstycket som kom-
mer att sågas av.
- Skjut alltid fram det tvärgående anslaget (13) så
långt att arbetsstycket är helt genomsågat.
- Stäng av sågen igen. Ta bort sågavfall först när såg-
bladet är stillastående.
10.2.1 Utföra sågning på snedden (bild 23)
Sågning på snedden utförs alltid med hjälp av paral-
lellanslaget (7).
- Justera sågbladet (5) till önskat vinkelmått. (se 9.3)
- Justera parallellanslaget (7) allt efter arbetsstyckets
bredd och höjd (se 9.4)
- Kapa enligt arbetsstyckets bredd (se 10.1)
10.3 Kapning av spånskivor
För att förhindra flisning av snittkanterna vid sågning av
spånskivor ska sågbladet (5) inte ställas in högre än 5
mm över arbetsstyckets tjocklek (se 9.2).

11. Transport

1. Stäng av elverktyget före all transport och avskilj
systemet från elnätet.
2. Var minst två när elverktyget bärs. För att göra
detta, använd greppytorna på sidan av sågbordet.
3. Skydda elverktyget mot slag, stötar och starka vi-
brationer, t.ex. vid transport i fordon.
4. Säkra elverktyget mot att tippa och glida.
5. Använd inte skyddsanordningar för hantering eller
transport.
11.1 Transport utan underrede (bild 24)
1. Dra ut bordsbreddningen (14).
2. Tippa maskinen på löphjulen (34)
3. Håll maskinen i handtaget på bordsbreddningen
(14) och dra den bakom dig.
12. Underhåll
m Varning! Dra ut nätstickkontakten innan inställning,
underhåll eller reparation utförs!
12.1 Allmänna underhållsåtgärder
• Se till att skyddsutrustningar, ventilationsöppningar
och motorhus är så fria från damm och smuts som
möjligt. Torka av maskinen med en ren trasa, eller
blås ren den med tryckluft med lågt tryck.
• Vi rekommenderar att maskinen rengörs direkt efter
varje användning.
