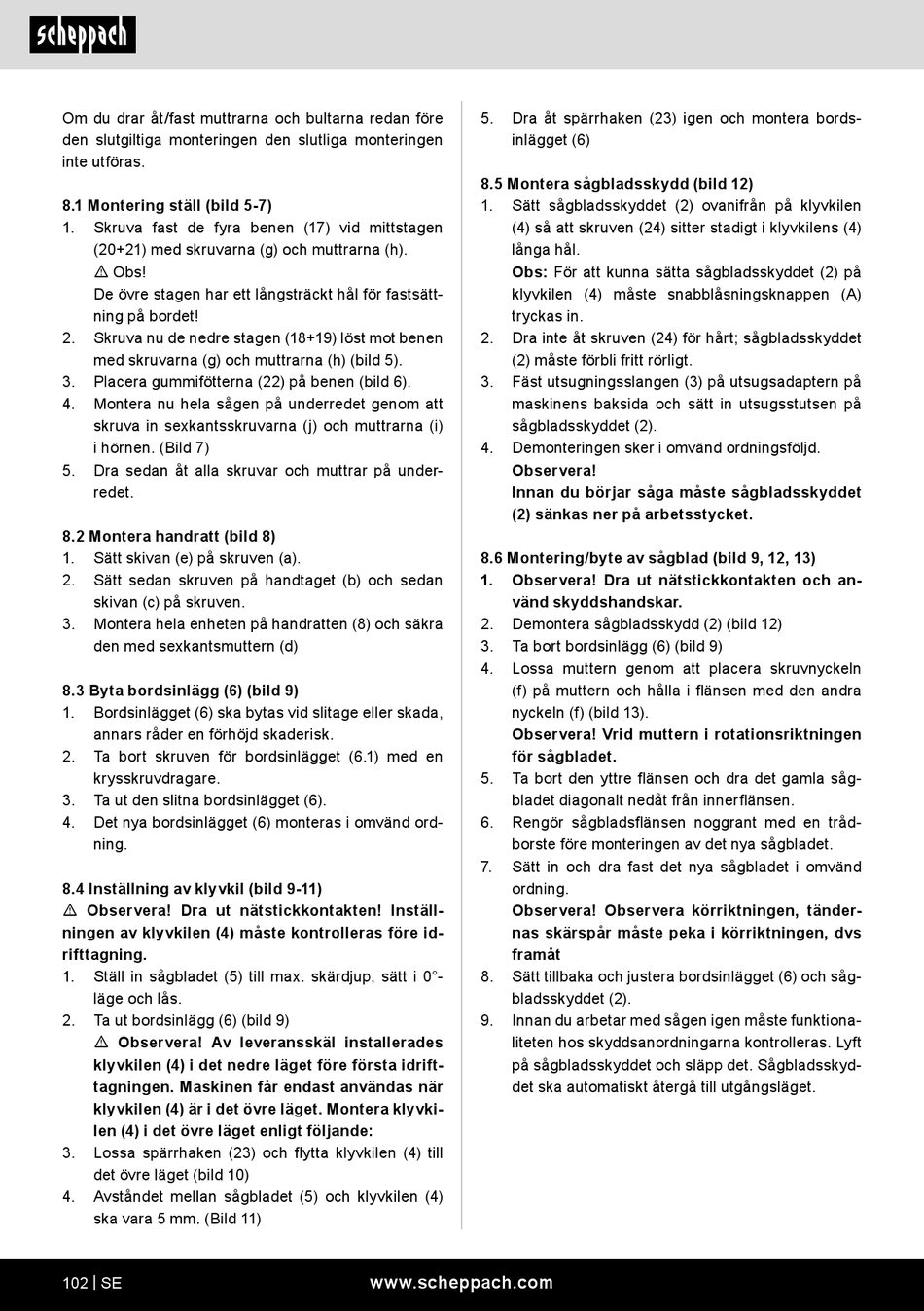

Scheppach HS105 Original Bedienungsanleitung Seite 102

Om du drar åt/fast muttrarna och bultarna redan före
den slutgiltiga monteringen den slutliga monteringen
inte utföras.
8.1 Montering ställ (bild 5-7)
1. Skruva fast de fyra benen (17) vid mittstagen
(20+21) med skruvarna (g) och muttrarna (h).
m Obs!
De övre stagen har ett långsträckt hål för fastsätt-
ning på bordet!
2. Skruva nu de nedre stagen (18+19) löst mot benen
med skruvarna (g) och muttrarna (h) (bild 5).
3. Placera gummifötterna (22) på benen (bild 6).
4. Montera nu hela sågen på underredet genom att
skruva in sexkantsskruvarna (j) och muttrarna (i)
i hörnen. (Bild 7)
5. Dra sedan åt alla skruvar och muttrar på under-
redet.
8.2 Montera handratt (bild 8)
1. Sätt skivan (e) på skruven (a).
2. Sätt sedan skruven på handtaget (b) och sedan
skivan (c) på skruven.
3. Montera hela enheten på handratten (8) och säkra
den med sexkantsmuttern (d)
8.3 Byta bordsinlägg (6) (bild 9)
1. Bordsinlägget (6) ska bytas vid slitage eller skada,
annars råder en förhöjd skaderisk.
2. Ta bort skruven för bordsinlägget (6.1) med en
krysskruvdragare.
3. Ta ut den slitna bordsinlägget (6).
4. Det nya bordsinlägget (6) monteras i omvänd ord-
ning.
8.4 Inställning av klyvkil (bild 9-11)
m Observera! Dra ut nätstickkontakten! Inställ-
ningen av klyvkilen (4) måste kontrolleras före id-
rifttagning.
1. Ställ in sågbladet (5) till max. skärdjup, sätt i 0°-
läge och lås.
2. Ta ut bordsinlägg (6) (bild 9)
m Observera! Av leveransskäl installerades
klyvkilen (4) i det nedre läget före första idrift-
tagningen. Maskinen får endast användas när
klyvkilen (4) är i det övre läget. Montera klyvki-
len (4) i det övre läget enligt följande:
3. Lossa spärrhaken (23) och flytta klyvkilen (4) till
det övre läget (bild 10)
4. Avståndet mellan sågbladet (5) och klyvkilen (4)
ska vara 5 mm. (Bild 11)
102 | SE
5. Dra åt spärrhaken (23) igen och montera bords-
inlägget (6)
8.5 Montera sågbladsskydd (bild 12)
1. Sätt sågbladsskyddet (2) ovanifrån på klyvkilen
(4) så att skruven (24) sitter stadigt i klyvkilens (4)
långa hål.
Obs: För att kunna sätta sågbladsskyddet (2) på
klyvkilen (4) måste snabblåsningsknappen (A)
tryckas in.
2. Dra inte åt skruven (24) för hårt; sågbladsskyddet
(2) måste förbli fritt rörligt.
3. Fäst utsugningsslangen (3) på utsugsadaptern på
maskinens baksida och sätt in utsugsstutsen på
sågbladsskyddet (2).
4. Demonteringen sker i omvänd ordningsföljd.
Observera!
Innan du börjar såga måste sågbladsskyddet
(2) sänkas ner på arbetsstycket.
8.6 Montering/byte av sågblad (bild 9, 12, 13)
1. Observera! Dra ut nätstickkontakten och an-
vänd skyddshandskar.
2. Demontera sågbladsskydd (2) (bild 12)
3. Ta bort bordsinlägg (6) (bild 9)
4. Lossa muttern genom att placera skruvnyckeln
(f) på muttern och hålla i flänsen med den andra
nyckeln (f) (bild 13).
Observera! Vrid muttern i rotationsriktningen
för sågbladet.
5. Ta bort den yttre flänsen och dra det gamla såg-
bladet diagonalt nedåt från innerflänsen.
6. Rengör sågbladsflänsen noggrant med en tråd-
borste före monteringen av det nya sågbladet.
7. Sätt in och dra fast det nya sågbladet i omvänd
ordning.
Observera! Observera körriktningen, tänder-
nas skärspår måste peka i körriktningen, dvs
framåt
8. Sätt tillbaka och justera bordsinlägget (6) och såg-
bladsskyddet (2).
9. Innan du arbetar med sågen igen måste funktiona-
liteten hos skyddsanordningarna kontrolleras. Lyft
på sågbladsskyddet och släpp det. Sågbladsskyd-
det ska automatiskt återgå till utgångsläget.
