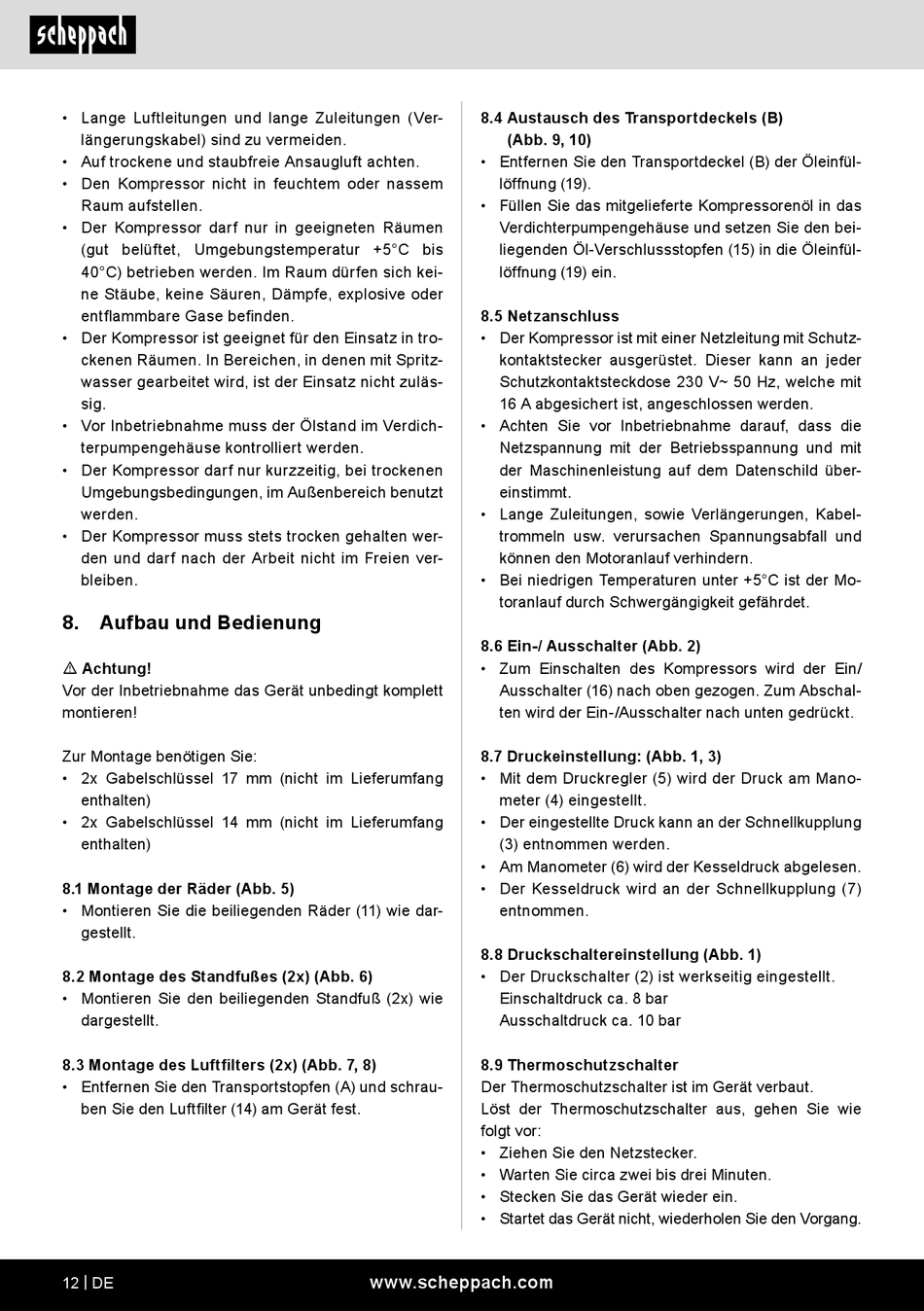

• Lange Luftleitungen und lange Zuleitungen (Ver-
längerungskabel) sind zu vermeiden.
• Auf trockene und staubfreie Ansaugluft achten.
• Den Kompressor nicht in feuchtem oder nassem
Raum aufstellen.
• Der Kompressor darf nur in geeigneten Räumen
(gut belüftet, Umgebungstemperatur +5°C bis
40°C) betrieben werden. Im Raum dürfen sich kei-
ne Stäube, keine Säuren, Dämpfe, explosive oder
entflammbare Gase befinden.
• Der Kompressor ist geeignet für den Einsatz in tro-
ckenen Räumen. In Bereichen, in denen mit Spritz-
wasser gearbeitet wird, ist der Einsatz nicht zuläs-
sig.
• Vor Inbetriebnahme muss der Ölstand im Verdich-
terpumpengehäuse kontrolliert werden.
• Der Kompressor darf nur kurzzeitig, bei trockenen
Umgebungsbedingungen, im Außenbereich benutzt
werden.
• Der Kompressor muss stets trocken gehalten wer-
den und darf nach der Arbeit nicht im Freien ver-
bleiben.

8. Aufbau und Bedienung

m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt komplett
montieren!
Zur Montage benötigen Sie:
• 2x Gabelschlüssel 17 mm (nicht im Lieferumfang
enthalten)
• 2x Gabelschlüssel 14 mm (nicht im Lieferumfang
enthalten)
8.1 Montage der Räder (Abb. 5)
• Montieren Sie die beiliegenden Räder (11) wie dar-
gestellt.
8.2 Montage des Standfußes (2x) (Abb. 6)
• Montieren Sie den beiliegenden Standfuß (2x) wie
dargestellt.
8.3 Montage des Luftfilters (2x) (Abb. 7, 8)
• Entfernen Sie den Transportstopfen (A) und schrau-
ben Sie den Luftfilter (14) am Gerät fest.
12 | DE
8.4 Austausch des Transportdeckels (B)
(Abb. 9, 10)
• Entfernen Sie den Transportdeckel (B) der Öleinfül-
löffnung (19).
• Füllen Sie das mitgelieferte Kompressorenöl in das
Verdichterpumpengehäuse und setzen Sie den bei-
liegenden Öl-Verschlussstopfen (15) in die Öleinfül-
löffnung (19) ein.
8.5 Netzanschluss
• Der Kompressor ist mit einer Netzleitung mit Schutz-
kontaktstecker ausgerüstet. Dieser kann an jeder
Schutzkontaktsteckdose 230 V~ 50 Hz, welche mit
16 A abgesichert ist, angeschlossen werden.
• Achten Sie vor Inbetriebnahme darauf, dass die
Netzspannung mit der Betriebsspannung und mit
der Maschinenleistung auf dem Datenschild über-
einstimmt.
• Lange Zuleitungen, sowie Verlängerungen, Kabel-
trommeln usw. verursachen Spannungsabfall und
können den Motoranlauf verhindern.
• Bei niedrigen Temperaturen unter +5°C ist der Mo-
toranlauf durch Schwergängigkeit gefährdet.
8.6 Ein-/ Ausschalter (Abb. 2)
• Zum Einschalten des Kompressors wird der Ein/
Ausschalter (16) nach oben gezogen. Zum Abschal-
ten wird der Ein-/Ausschalter nach unten gedrückt.
8.7 Druckeinstellung: (Abb. 1, 3)
• Mit dem Druckregler (5) wird der Druck am Mano-
meter (4) eingestellt.
• Der eingestellte Druck kann an der Schnellkupplung
(3) entnommen werden.
• Am Manometer (6) wird der Kesseldruck abgelesen.
• Der Kesseldruck wird an der Schnellkupplung (7)
entnommen.
8.8 Druckschaltereinstellung (Abb. 1)
• Der Druckschalter (2) ist werkseitig eingestellt.
Einschaltdruck ca. 8 bar
Ausschaltdruck ca. 10 bar
8.9 Thermoschutzschalter
Der Thermoschutzschalter ist im Gerät verbaut.
Löst der Thermoschutzschalter aus, gehen Sie wie
folgt vor:
• Ziehen Sie den Netzstecker.
• Warten Sie circa zwei bis drei Minuten.
• Stecken Sie das Gerät wieder ein.
• Startet das Gerät nicht, wiederholen Sie den Vorgang.
