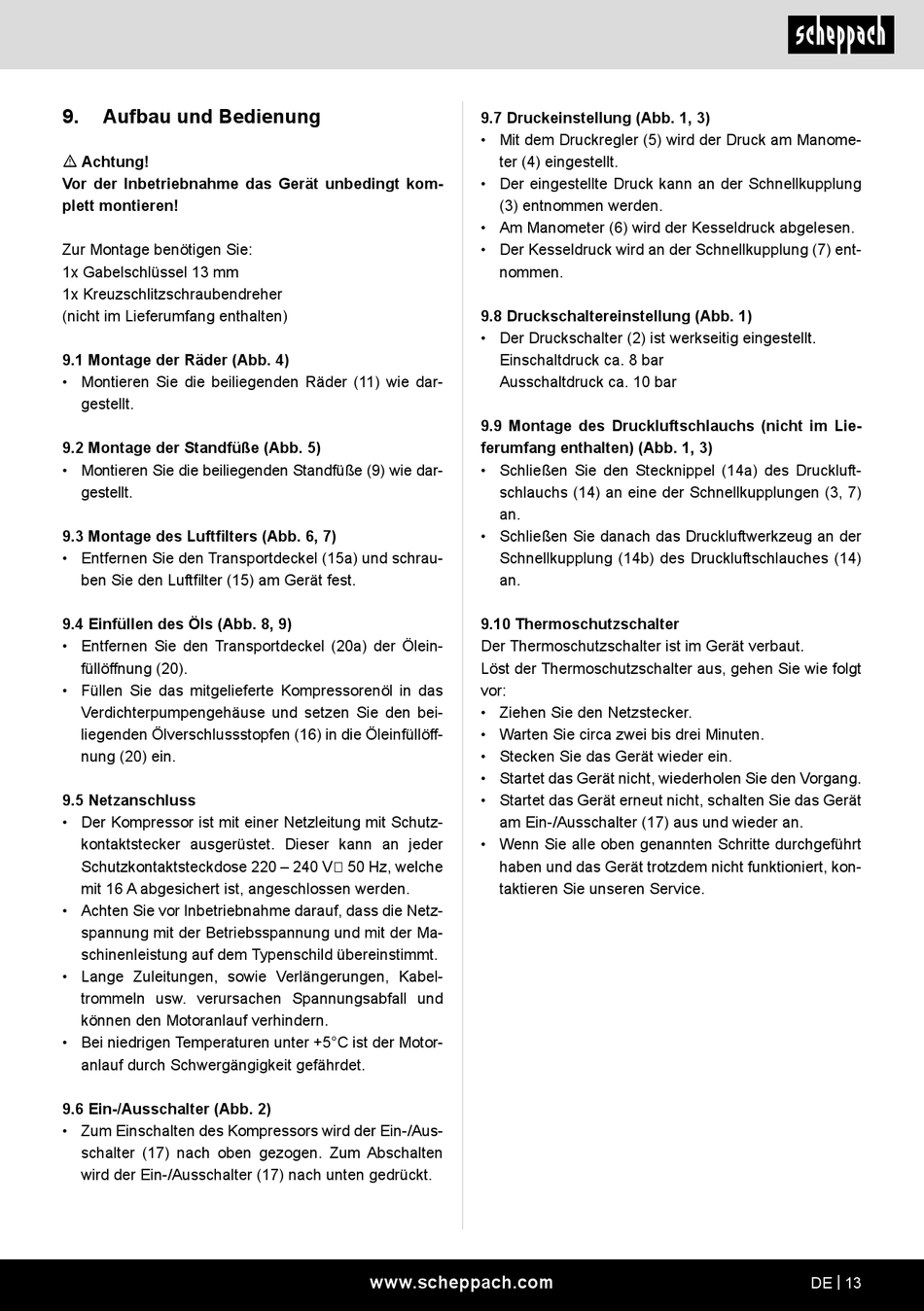

Aufbau und Bedienung

m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt kom-
plett montieren!
Zur Montage benötigen Sie:
1x Gabelschlüssel 13 mm
1x Kreuzschlitzschraubendreher
(nicht im Lieferumfang enthalten)
9.1 Montage der Räder (Abb. 4)
• Montieren Sie die beiliegenden Räder (11) wie dar-
gestellt.
9.2 Montage der Standfüße (Abb. 5)
• Montieren Sie die beiliegenden Standfüße (9) wie dar-
gestellt.
9.3 Montage des Luftfilters (Abb. 6, 7)
• Entfernen Sie den Transportdeckel (15a) und schrau-
ben Sie den Luftfilter (15) am Gerät fest.
9.4 Einfüllen des Öls (Abb. 8, 9)
• Entfernen Sie den Transportdeckel (20a) der Ölein-
füllöffnung (20).
• Füllen Sie das mitgelieferte Kompressorenöl in das
Verdichterpumpengehäuse und setzen Sie den bei-
liegenden Ölverschlussstopfen (16) in die Öleinfüllöff-
nung (20) ein.
9.5 Netzanschluss
• Der Kompressor ist mit einer Netzleitung mit Schutz-
kontaktstecker ausgerüstet. Dieser kann an jeder
Schutzkontaktsteckdose 220 ‒ 240 V 50 Hz, welche
mit 16 A abgesichert ist, angeschlossen werden.
• Achten Sie vor Inbetriebnahme darauf, dass die Netz-
spannung mit der Betriebsspannung und mit der Ma-
schinenleistung auf dem Typenschild übereinstimmt.
• Lange Zuleitungen, sowie Verlängerungen, Kabel-
trommeln usw. verursachen Spannungsabfall und
können den Motoranlauf verhindern.
• Bei niedrigen Temperaturen unter +5°C ist der Motor-
anlauf durch Schwergängigkeit gefährdet.
9.6 Ein-/Ausschalter (Abb. 2)
• Zum Einschalten des Kompressors wird der Ein-/Aus-
schalter (17) nach oben gezogen. Zum Abschalten
wird der Ein-/Ausschalter (17) nach unten gedrückt.
9.7 Druckeinstellung (Abb. 1, 3)
• Mit dem Druckregler (5) wird der Druck am Manome-
ter (4) eingestellt.
• Der eingestellte Druck kann an der Schnellkupplung
(3) entnommen werden.
• Am Manometer (6) wird der Kesseldruck abgelesen.
• Der Kesseldruck wird an der Schnellkupplung (7) ent-
nommen.
9.8 Druckschaltereinstellung (Abb. 1)
• Der Druckschalter (2) ist werkseitig eingestellt.
Einschaltdruck ca. 8 bar
Ausschaltdruck ca. 10 bar
9.9 Montage des Druckluftschlauchs (nicht im Lie-
ferumfang enthalten) (Abb. 1, 3)
• Schließen Sie den Stecknippel (14a) des Druckluft-
schlauchs (14) an eine der Schnellkupplungen (3, 7)
an.
• Schließen Sie danach das Druckluftwerkzeug an der
Schnellkupplung (14b) des Druckluftschlauches (14)
an.
9.10 Thermoschutzschalter
Der Thermoschutzschalter ist im Gerät verbaut.
Löst der Thermoschutzschalter aus, gehen Sie wie folgt
vor:
• Ziehen Sie den Netzstecker.
• Warten Sie circa zwei bis drei Minuten.
• Stecken Sie das Gerät wieder ein.
• Startet das Gerät nicht, wiederholen Sie den Vorgang.
• Startet das Gerät erneut nicht, schalten Sie das Gerät
am Ein-/Ausschalter (17) aus und wieder an.
• Wenn Sie alle oben genannten Schritte durchgeführt
haben und das Gerät trotzdem nicht funktioniert, kon-
taktieren Sie unseren Service.
