4.3.1
Schaltkasten mit Platinen- und Identifizierungssteuerung
Die Platine, auf der die Grazeway Software ausgeführt wird, ist im Schaltkasten (3) (siehe Abbildung 5 auf
Seite 4-2) installiert. Die Platine steuert die Magnetventile zur Betätigung der Gitter. Die Platine ist mit
der Fotozelle verbunden und zeichnet auf, wenn sich eine Kuh in der Grazeway Selektionsbox befindet.
Der Schaltkasten ist mit dem Kasten für die Identifizierungssteuerung verbunden. Wenn sich eine Kuh in
der Grazeway Selektionsbox befindet, wird diese Kuh über die Identifizierungssteuerung erkannt. Die
Platine empfängt die ID einer identifizierten Kuh. Die Platine empfängt darüber hinaus Informationen von
T4C über das Netzwerkkabel und sendet Informationen an T4C.
4.3.2
Fotozellen
Die Fotozellen besitzen ein emittierendes Element (Infrarot-LED) und ein empfangendes Element
(Photodiode). Wenn sich eine Kuh in der Grazeway Selektionsbox befindet, wird ein Signal an die Platine
gesendet.
Grazeway mit ISO ID
In einer Grazeway Selektionsbox mit ISO ID ist eine Fotozelle vorgesehen:
•
Fotozelle (5) (siehe Abbildung 5 auf Seite 4-2) ist im Schaltkasten installiert; diese Fotozelle erfasst, ob
sich eine Kuh in der Grazeway Selektionsbox befindet.
Grazeway mit IR oder LD ID
In einer Grazeway Selektionsbox mit IR und LD ID sind drei Fotozellen vorgesehen:

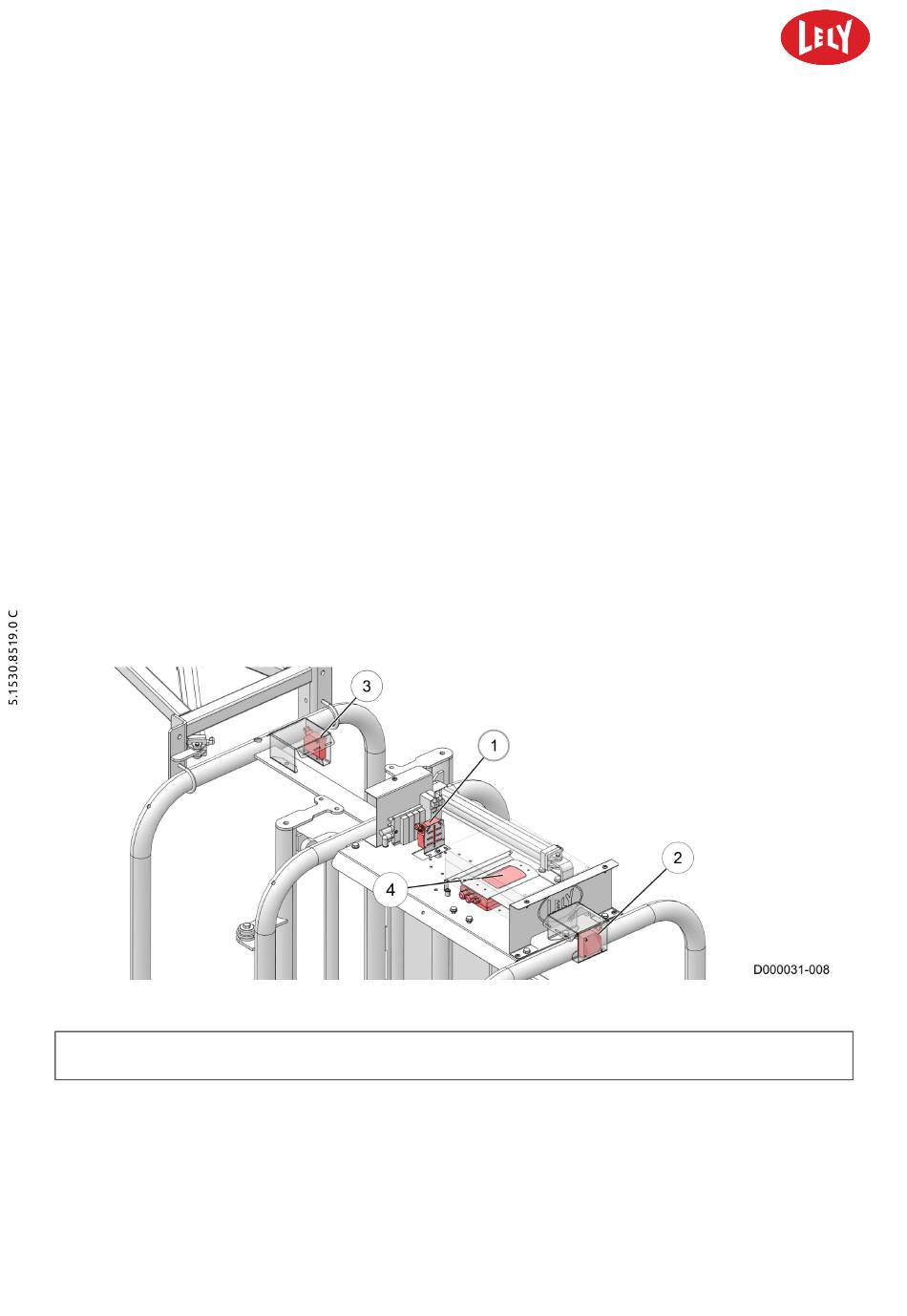

Abbildung 6. Standort-Fotozellen Grazeway IR- und LD-Lesegerät
LEGENDE: 1. Fotozelle 1 - 2. Fotozelle 2 schaltet das IR- oder LD-Lesegerät ein - 3. Fotozelle 3 erfasst, dass die Kuh die Grazeway
Selektionsbox verlassen hat - 4. Qwes IR- oder LD-Lesegerät
Wenn Fotozelle 2 (2) eine Kuh in der Grazeway Selektionsbox erfasst, wird das Qwes IR- oder LD-
•
Lesegerät aktiviert. Das Qwes IR- oder LD-Lesegerät liest die Erkennungsmarke ab und sendet die Kuh-
ID an die Platine. Anschließend wird das Qwes IR- oder LD-Lesegerät deaktiviert.
Wenn auf die erste Kuh eine zweite Kuh folgt, fährt Fotozelle 2 mit der Kuherkennung fort. Nur wenn
•
Fotozelle 3 (3) erfasst, dass die erste Kuh die Grazeway Selektionsbox verlassen hat, wird das
Lesegerät aktiviert, wenn Fotozelle 2 eine (zweite) Kuh erfasst.
Beschreibung
in n o vato rs in ag ric u ltu re
4-3
