Steuereinheit.

•
Lesegerät für die Kuherkennung.
•
Zusätzliches Trenngitter (optional).
•
Software.
•
4.2

Portalrahmen, Rahmen und Gitter

Der Portalrahmen (9) (siehe Abbildung 4 auf Seite 4-1) der Grazeway Selektionsbox besteht aus mehreren
Rahmen und Platten und zwei Pendelgittern (5). Der obere Rahmen (2) ist am Portalrahmen und einem
drehbaren Pfosten (4) installiert. Das Trenngitter (3) ist am drehbaren Pfosten installiert. Alle Rahmen
und Gitter sind feuerverzinkt.
Die Gitter werden über pneumatische Zylinder (1) betrieben. Jedes Gitter ist mit einem Dämpfer
ausgestattet.
4.3 Steuereinheit
Die Steuereinheit (10) (siehe Abbildung 4 auf Seite 4-1) ist oben am Portalrahmen installiert. An der
Bodenplatte sind mehrere Komponenten (siehe Abbildung 5 auf Seite 4-2) installiert.

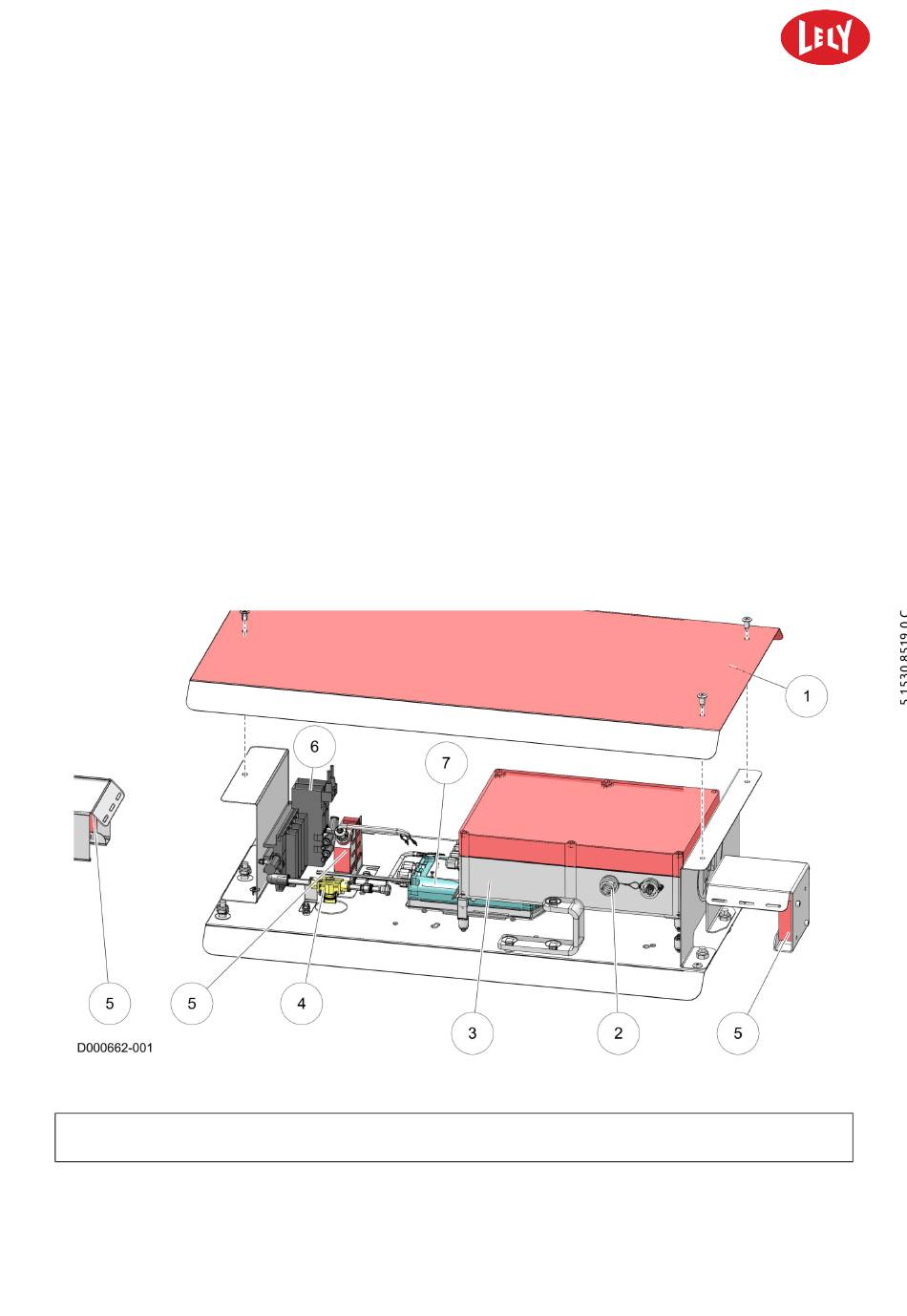

Abbildung 5. Steuereinheit
LEGENDE: 1. Abdeckung - 2. E-Link Stecker - 3. Schaltkasten - 4. Hauptluftversorgungsventil - 5. Fotozelle - 6.
Pneumatikventilblock - 7. Qwes IR- oder LD-Lesegerät (kein ISO-Lesegerät)
4-2
in n o vato rs in ag ric u ltu re
Beschreibung
