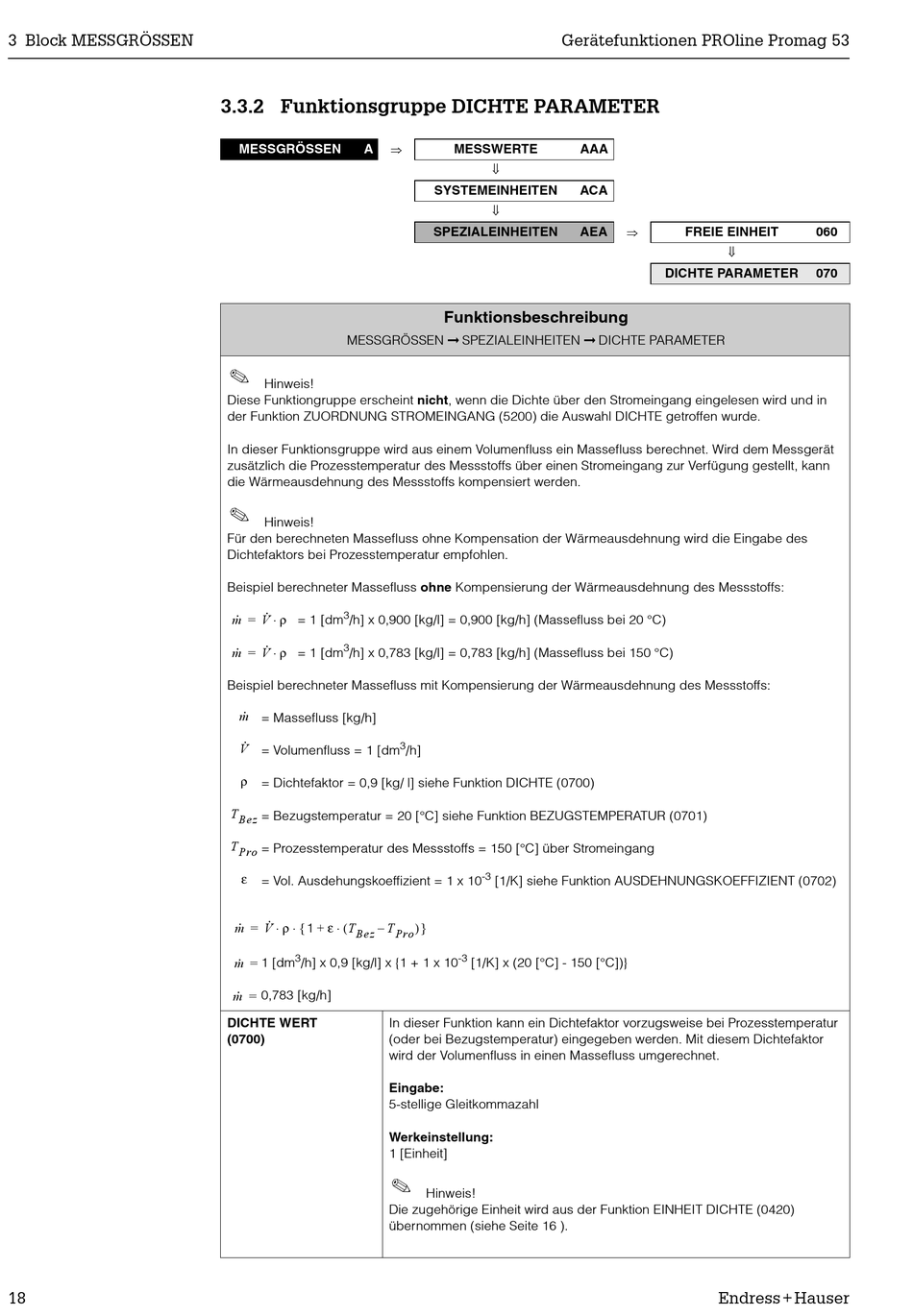

3.3.2 Funktionsgruppe DICHTE PARAMETER

Þ
MESSGRÖSSEN A
MESSGRÖSSEN
H
Hinweis!
Diese Funktiongruppe erscheint nicht, wenn die Dichte über den Stromeingang eingelesen wird und in
der Funktion ZUORDNUNG STROMEINGANG (5200) die Auswahl DICHTE getroffen wurde.
In dieser Funktionsgruppe wird aus einem Volumenfluss ein Massefluss berechnet. Wird dem Messgerät
zusätzlich die Prozesstemperatur des Messstoffs über einen Stromeingang zur Verfügung gestellt, kann
die Wärmeausdehnung des Messstoffs kompensiert werden.
H
Hinweis!
Für den berechneten Massefluss ohne Kompensation der Wärmeausdehnung wird die Eingabe des
Dichtefaktors bei Prozesstemperatur empfohlen.
Beispiel berechneter Massefluss ohne Kompensierung der Wärmeausdehnung des Messstoffs:
V · ρ ⋅
m ·
3
=
= 1 [dm /h] x 0,900 [kg/l] = 0,900 [kg/h] (Massefluss bei 20 °C)
V · ρ ⋅
m ·
3
=
= 1 [dm /h] x 0,783 [kg/l] = 0,783 [kg/h] (Massefluss bei 150 °C)
Beispiel berechneter Massefluss mit Kompensierung der Wärmeausdehnung des Messstoffs:
m ·
= Massefluss [kg/h]
V ·
= Volumenfluss = 1 [dm
ρ
= Dichtefaktor = 0,9 [kg/ l] siehe Funktion DICHTE (0700)
T
= Bezugstemperatur = 20 [°C] siehe Funktion BEZUGSTEMPERATUR (0701)
Bez
T
= Prozesstemperatur des Messstoffs = 150 [°C] über Stromeingang
Pro
ε
= Vol. Ausdehungskoeffizient = 1 x 10
V · ρ
m ·
⋅ ⋅ { ε ⋅ (
= + T – T
1
Bez
m · =
3
1 [dm /h] x 0,9 [kg/l] x {1 + 1 x 10
m · =
0,783 [kg/h]
DICHTE WERT In dieser Funktion kann ein Dichtefaktor vorzugsweise bei Prozesstemperatur
(0700) (oder bei Bezugstemperatur) eingegeben werden. Mit diesem Dichtefaktor
wird der Volumenfluss in einen Massefluss umgerechnet.
Eingabe:
5-stellige Gleitkommazahl
Werkeinstellung:
1 [Einheit]
H
Die zugehörige Einheit wird aus der Funktion EINHEIT DICHTE (0420)
übernommen (siehe Seite 16 ).
