3. Montagemöglichkeiten

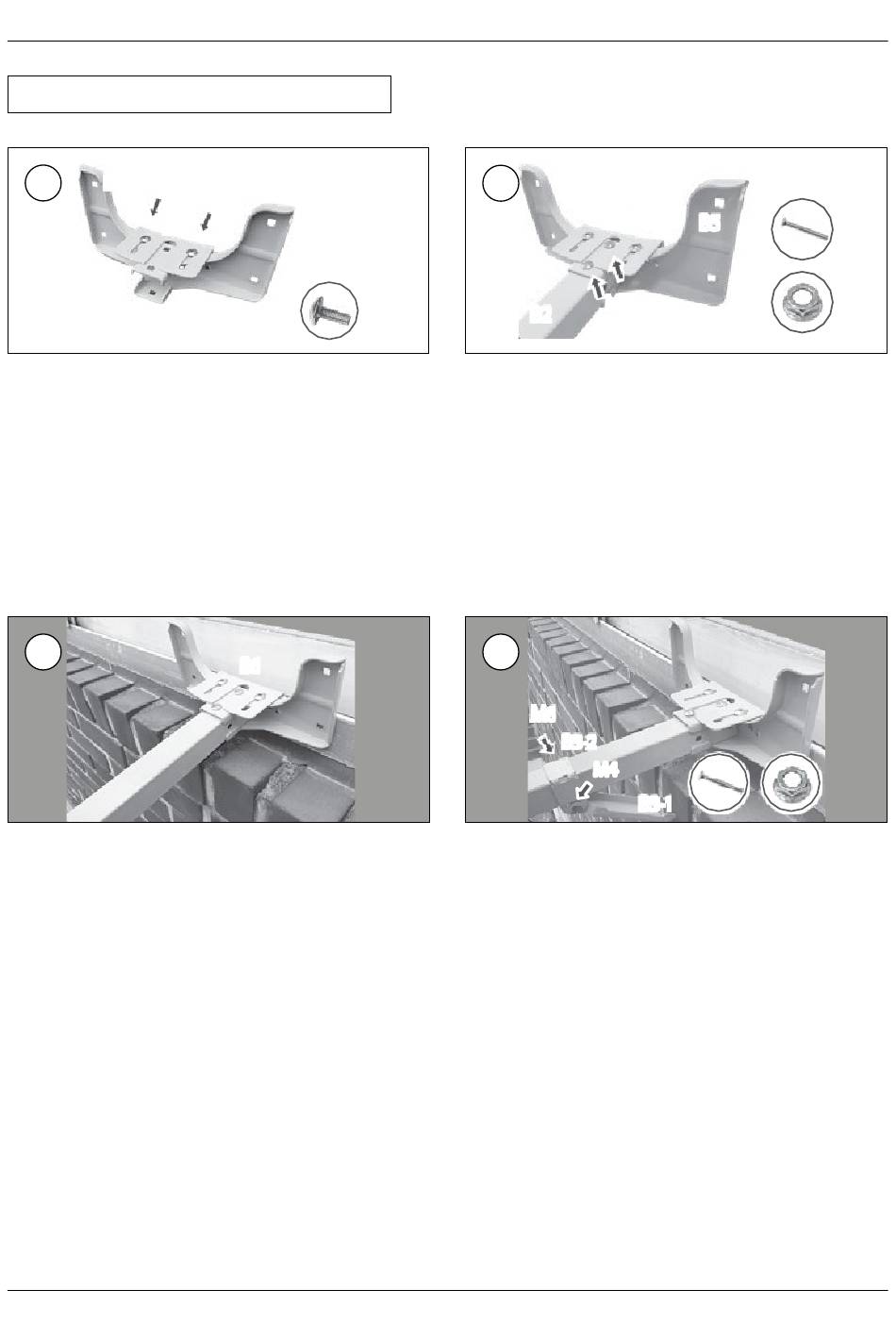

3.4 Montage an einem Fenster

M
1
1
B5
1
B6
Montieren die die Halterung (B6) mit
der Halterung (B5). Nutzen Sie hierzu
zwei M5 x 12 Befestigungsschrauben
(M1). Überdrehen Sie diese nicht beim
zusammenschrauben!
3
Die Halterung (B6) kann in der Tiefe
zum Fenster angepasst werden. Hän-
gen Sie die komplette Halterung in den
Fensterrahmen und passen Sie die Hal-
terung (B6) entsprechend der Tiefe des
Rahmens an. Ziehen Sie nun die Befesti-
gungsschrauben (M1) fest an.
12
M
1
1
B6
2
B6
M4
B2
M6
Setzen Sie die vormontierte Antenne-
neinheit in die Halterung. Befestigen
Sie diese mit zwei M6 x 45 Befesti-
gungsschrauben (M4) und den dazuge-
hörigen Schraubenmuttern (M6). Nut-
zen Sie hierzu den Schraubenschlüssel
(B7).
4
M
5
6
B3-2
M4
M
4
Montieren Sie die Montagehalterung
(B3-2) an den Befestigungsarm (B2).
Bringen Sie nun die Stütze (B3-1) an.
Befestigen Sie diese mit der M6 x 45
Befestigungsschraube (M4) und einer
Schraubenmuttern (M6).
B5
B3-1
