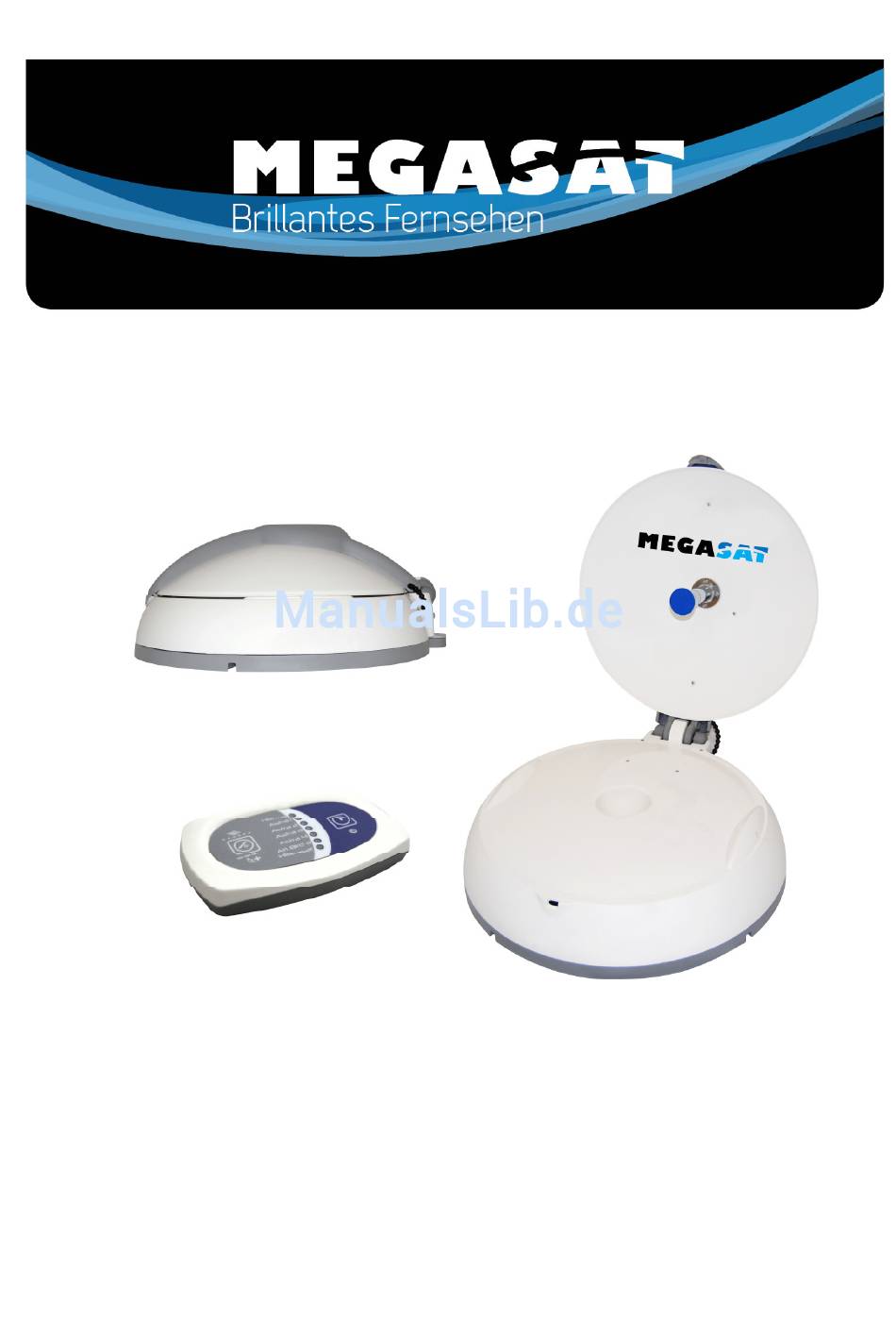

- Seite 1 Megasat Anleitung und Montage Bedienungs- und Montageanleitung Vollautomatische Satellitenantenne Caravanman 40 Classic Stand: Dezember 2011 V1.0 Seite 1 von 19...
-
Seite 2: Inhaltsverzeichnis
Regulierung des Skew-Winkels oder der Cross-Polarisation ............9 7.5. Handverschiebung........................10 7.6. Abschalten............................ 10 7.7. Fehler und Störungen........................11 7.7.1. Allgemeine Fehler........................ 11 7.7.2. Fehleranzeige ........................11 Klebeanleitung…………………………………………………………………………………... 12 MEGASAT b2c-electronic GmbH, Industriestraße 4a, 97618 Niederlauer Web: www.megasat.tv ,Mail: info@megasat.tv Seite 2 von 19... -
Seite 3: Montageanleitung
Megasat Anleitung und Montage 1. Montageanleitung Vor der Gerätemontage lesen Sie bitte diese Anleitung durch. ACHTUNG Die Anlage darf ausschließlich durch Fachpersonal montiert werden. Damit während der Montagevorgänge, des Betriebs und des Straßentransports Gefahren vermieden werden, sind alle in dieser Anleitung enthaltenen Informationen und Anweisungen unbedingt zu beachten. -
Seite 4: Sicherheit Während Der Montage
Megasat Anleitung und Montage 2.2. Sicherheit während der Montage Bei Montagearbeiten an Stellen mit dem Risiko des Herunterfallens müssen geeignete Sicherheitsmassnahmen, wie zum Beispiel ein Gerüst, angewandt werden. Vergewissern Sie sich, dass das Fahrzeugdach genügendes Belastungsvermögen aufweist, um darauf Montagearbeiten ausführen zu können, und dass es ausreichend robust ist, damit im Beschädigungs- oder Bruchfall Gefahren vermieden werden... -
Seite 5: Zertifikate
Megasat Anleitung und Montage 3. Zertifikate Die Caravan Antenne verfügt über folgende Zertifikate: Elektromagnetische Kompatibilität: EN55022, EN55024 EN12100-1, EN12100-2, EN294, EN349 Maschinensicherheit: EN60529 IP-Grad: 95/56/CEE Vibrationen: 4. Verpackungsinhalt In der Verpackung sind folgende Teile enthalten: Außeneinheit mit Antenne Fernsteuerung Befestigungsplatte Speisekabel Kabel (4 m) für den Anschluss an die Außeneinheit... -
Seite 6: Platzbedarf Für Die Außeneinheit
Megasat Anleitung und Montage 6.1.2. Platzbedarf für die Außeneinheit Es sollte geprüft werden, ob für die Außeneinheit genügend Platz für den Maximalwinkel vorhanden ist. Dabei muss auch die vollständige Drehung der Antenne berücksichtigt werden. Für den korrekten Betrieb der Außeneinheit sind folgende Platzabmessungen erforderlich: Es muss genügend Platz für den gesamten Einsatzradius der Antenne vorgesehen werden;... -
Seite 7: Durchführung Der Verkabelung Durch Das Dach
Megasat Anleitung und Montage Die Trägerplatte wird mit dem Klebeset oder einem geeigneten Silikonkleber auf dem Dach befestigt. Für die Reinigung der Platte und des Fahrzeugdachs ist ein vom Hersteller des Silikonklebers empfohlenes Reinigungsmittel zu verwenden (z.B. SikaFlex 252, Teroson 1K_Pur). -
Seite 8: Schutzschaltung
Megasat Anleitung und Montage In der unteren Abbildung ist die Verkabelung der auszuführenden Anschlüsse dargestellt: 6.1.7. Schutzschaltung WICHTIG Damit es vermieden wird, dass das Fahrzeug versehentlich mit hochgestellter Antenne in Gang gesetzt wird, muss das gelbe Kabel an (+15) den Zündungsstromkreis oder an D+, das vom eingeschalteten Motor stammt, angeschlossen werden. -
Seite 9: Montage In Mobiler Position
Megasat Anleitung und Montage 6.2. Montage in mobiler Position Um die Antenne in mobiler Position zu montieren, muss man folgendermaßen verfahren: Die Antenne und ihre Trägerplatte auf einer flachen Oberfläche, die frei von Hindernissen ist, auflegen, damit sie ein Satellitensignal empfängt. Bei einer Outdoor-Benutzung kann man als Zubehör ein spezielles Stativ erhalten. -
Seite 10: Handverschiebung
Megasat Anleitung und Montage aber in einigen Fällen muss eine Einstellung der Position des LNB (Empfangsteil der Antenne) von Hand stattfinden; in diesem Fall muss er um einige Grad von Hand gedreht werden. In der Tabelle unten wird die notwendige Korrektur des Skew-Winkels in einigen Gebieten Europas geschildert (annähernde Werte). -
Seite 11: Fehler Und Störungen
Megasat Anleitung und Montage 7.7. Fehler und Störungen 7.7.1. Allgemeine Fehler In der unteren Tabelle werden die Fehlerursachen, die am weitesten verbreitet sind, sowie ihre Ursachen und eventuelle Lösungen dargestellt. Störung Mögliche Lösung Das System schaltet Schmelzsicherung in der Speiseleitung des Systems kontrollieren. -
Seite 12: Verlassen Des Alarmzustandes
Megasat Anleitung und Montage 7.7.3. Verlassen des Alarmzustandes Um den aktiven Alarmzustand zu verlassen, die Taste ON/OFF länger als 3 Sekunden und weniger als 6 Sekunden gedrückt halten. ACHTUNG Wenn die Taste ON/OFF länger als 6 Sekunden lang gedrückt wird, wird das Reset des Systems aktiviert. - Seite 13 Megasat Anleitung und Montage Seite 13 von 19...
- Seite 14 Megasat Anleitung und Montage Seite 14 von 19...
- Seite 15 Megasat Anleitung und Montage Seite 15 von 19...
- Seite 16 Megasat Anleitung und Montage Seite 16 von 19...
- Seite 17 Megasat Anleitung und Montage Seite 17 von 19...
- Seite 18 Megasat Anleitung und Montage Seite 18 von 19...
- Seite 19 Megasat Anleitung und Montage Seite 19 von 19...
