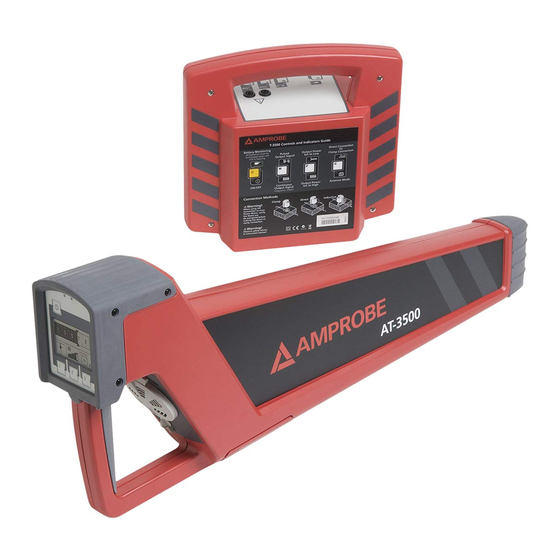

Amprobe AT-3500 Bedienungshandbuch
Leitungssucher zum auffinden von leitungen und rohren im erdreich
Vorschau ausblenden
Andere Handbücher für AT-3500:
- Bedienungshandbuch (88 Seiten) ,
- Bedienungshandbuch (88 Seiten)
Verwandte Anleitungen für Amprobe AT-3500
Inhaltszusammenfassung für Amprobe AT-3500
- Seite 1 AT-3500 Underground Cable/Pipe Locator System Autorisierter Distributor Users Manual • Mode d’emploi • Bedienungshandbuch • Manuale d’Uso • Manual de uso • Användarhandbok...
-
Seite 3: Unterflur-Kabel-/ Leitungssuchsystem
AT-3500 Unterflur-Kabel-/ Leitungssuchsystem Bedienungshandbuch AT3500_Rev001 © 2009 Amprobe Test Tools. Alle Rechte vorbehalten. -
Seite 4: Beschränkte Gewährleistung Und Haftungsbeschränkung
Haftungsbeschränkung Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. - Seite 5 ➊ Bedienfeld mit Anzeige ➋ Lautsprecher mit Lautstärkeregelung Leiser Lauter ➌ Kopfhörerbuchse (3,5 mm, Kopfhörer nicht enthalten) ➍ Batteriefach ➎ Bodenkappe (entfernbar) R-3500 Empfänger ➊ Lichtsensor: Reguliert automatisch die Helligkeit der Anzeige ➋ Ein/Aus-Schalter (ON/OFF) ➌ Anzeige: Bietet optische Anzeige der Signalstärke, Tiefenmessung und Betriebsmodus, Batteriezustand und Menüelemente ➍...
-
Seite 6: Inhaltsverzeichnis
AT-3500 Unterflur-kabel-/Leitungssuchsystem INHALT Auspacken und Überprüfen ..................................5 Einleitung ........................................5 Bedienung ........................................5 Anwendungen und Prinzipien direkter Kopplung ..........................6 Direkte Kopplung ....................................7 Direkte Kopplung unter Verwendung der SC-3500 Klemme ......................7 Induktive Kopplung ....................................7 Auffinden passiver Leitungen (Funk- und Strommodi) ........................7 Auffinden unbekannter Kabel ................................ -
Seite 7: Auspacken Und Überprüfen
IEC R20/D Monozelle Nylon-Tragetasche EINLEITUNg Das AT-3500 Unterflur-Kabel-/Leitungssuchsystem ist für unkompliziertes, benutzerfreundliches Bestimmen der Lage, Ausrichtung und Tiefe von metallischen Leitungen (Kabel- und Rohrleitungen) ausgelegt. Das System kann verwendet werden, um Bereiche auf unbekannte Leitungen zu sondieren oder bestimmte Leitungen aufzufinden. -
Seite 8: Anwendungen Und Prinzipien Direkter Kopplung
9. „Control 1“ drücken, um normale Tiefenmessung oder Tiefenmessung mit der Maus auszuwählen. 10. Die Schaltfläche drücken, um die Einstellung zu speichern. • Ein akustisches Signal wird ausgegeben. • Die Anzeige zeigt das Hauptmenü an: 11. „Control 3“ drücken, um den Betriebsmodus auszuwählen. •... -
Seite 9: Direkte Kopplung
6. Paare von Drähten (mit oder ohne Schirm) mit Kurzschluss an Ende des Kabels Für paarverdrillte Kabel (mit einem Verdrillungsschritt gleich oder größer der Verlegungstiefe) kann die Ausrichtung des Kabels einfach bestimmt werden. Benachbarte Leitungen, die horizontal zueinander liegen Minimales Empfangssignal Leitungen, die vertikal übereinander liegen ... -
Seite 10: Fehlermeldungen Während Einer Tiefenmessung
Eine Verschiebung in die entgegengesetzte Richtung vornehmen, das folgende Symbol erscheint: TECHNISCHE SPEzIFIkATIoNEN R-3500 Die folgenden Parameter sind für den R-3500 Empfänger spezifiziert: Frequenzbereiche • Bereich 1: Funk 15 kHz bis 23 kHz • Bereich 2: Stromnetz 50 Hz / 60 Hz, optional 100 Hz (kann durch Amprobe Servicepersonal angepasst werden) • Bereich 3: Sender 32,768 kHz Empfindlichkeit bei einer Tiefe von 1 m • Bereich 1: Funk > 20 µA • Bereich 2: Stromnetz > 7 mA • Bereich 3: Sender > 5 µA... -
Seite 11: Wartung
Tiefenbestimmung • Tiefenbereich 0,1 m … 5 m • Auflösung 0,1 m • Genauigkeit - Bereich 1: Funk ± 20 % - Bereich 2: Stromnetz ± 20 % - Bereich 3: Sender ± 5 % (> 5 m), ± 20 % (< 5 m) Stromversorgung 10 x IEC R6 / AA Mignonzelle Betriebszeit 40 Stunden (für Betrieb mit Unterbrechungen mit Alkalibatterien, 20 °C) Temperaturbereich in Übereinstimmung mit DIN EN 60068-1 • Betrieb -20 °C bis +55 °C... -
Seite 12: Ersetzen Der Batterien Im T-3500 Sender
Um die zehn 1,5 V Mignonbatterien (AA) zu ersetzen, muss das Batteriegehäuse gemäß den folgenden Veranschaulichungen entfernt werden: Ersetzen der batterien im T-3500 Sender Die Batterien im Sender müssen ersetzt werden, sobald die rote LED-Batterieanzeige zu blinken beginnt. Sollte dieser Fall eintreten, während der Benutzer eine Leitung mit dem Empfänger sondiert, wird der Benutzer über ein Empfangssignal über die schwache Batterie informiert: Signalart Normales Signal... -
Seite 13: Ersetzen Der Bodenkappe Am R-3500 Empfänger
Ersetzen der bodenkappe am R-3500 Empfänger Die Kunststoff-Bodenkappe, die verhindert, dass die Spitze des Empfängers beschädigt wird, kann mit einen zugespitzten Objekt (z. B. einem Schraubendreher) mühelos ersetzt werden. Ersatz-Bodenkappen können über das SEBA KMT Verkaufsteam bestellt werden. - Seite 14 Abb. 1 Abb. 2 Abb. 3...
- Seite 15 Abb. 4 Abb. 5 Abb. 6...
- Seite 16 Abb. 7...
- Seite 17 Visit www.Amprobe.com for • Catalog • Application notes • Product specifications • User manuals Visit www.Beha-Amprobe.com for • Catalog • Application notes • Product specifications • User manuals Amprobe Europe ® Beha-Amprobe In den Engematten 14 Please Recycle 79286 Glottertal, Germany Autorisierter Distributor Tel.: +49 (0) 7684 8009 - 0...
