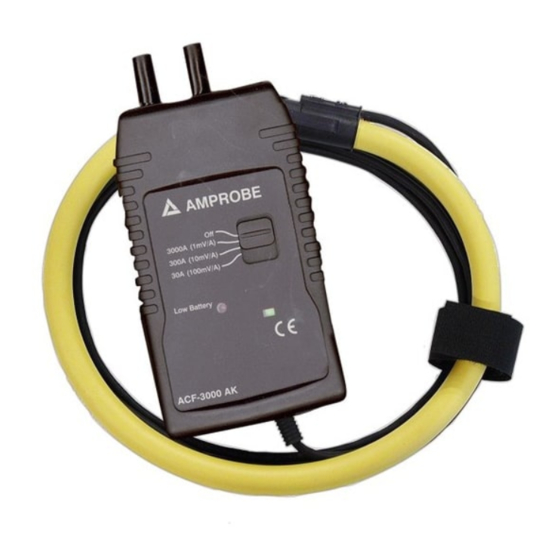

Amprobe ACF3000 AK Bedienungshandbuch
Ac current probe
Verwandte Anleitungen für Amprobe ACF3000 AK
Inhaltszusammenfassung für Amprobe ACF3000 AK
- Seite 1 Amprobe ACF3000 AK AC Current Probe Operating Instructions Mode d’emploi Bedienungshandbuch Manuale Operativo Manual de uso AMPROBE...
- Seite 27 Inhaltsverz eichnis B atterien inbegriffen. Vielen D ank für den K auf dieses Produkts. Aus Sicherheitsgründen und um einen sachgem ä ß en Einsatz dieses G er ä ts sicherzustellen bitten wir Sie vor G ebrauch das B edienungshandbuch sorgf ä ltig zu lesen. Inhaltsver z eichnis 1 SICHERHEITSHINWEISE ..........1 EINLEITUNG ..............2...
-
Seite 29: Sicherheitshinweise
Sicherheit SICHERHEITSHINWEISE F olgende Symbole sind an unseren Produkten angebracht: Achtung! B edienungsanleitung lesen! Doppelte/V erst ä rkte Isolierung Lesen Gebrauch dieses Produkts z ugehörige Bedienungshandbuch. Z ur V ermeidung eines elektrischen Schlags: • Vorsicht bei Montage und G ebrauch dieses G er äts; auch w ä hrend des Prüfvorgangs können Spannungen und Ströme innerhalb des zu prüfenden Stromkreises auftreten. -
Seite 30: Einleitung
Einleitung EINLEITUNG D er Amprobe A C F 3000 A K ist ein W echselstromfühler nach dem Rogowski-Prinzip. D er Amprobe A C F 3000 A K kann zur Messung von Strömen bis zu 3000 A eingesetzt werden, wenn er mit einem Multimeter, O szilloskop oder anderen Aufz eichnungsger ä... - Seite 31 T echnische D aten Abb. 1 1. flexibler Messkopf 2. Messkopfverschluss 3. Ausgangskabel (Messkopf) 4. G eh ä use 5. Einschaltknopf / Messbereichsschalter 6. Anzeige für niedrige B atteriespannung 7. B etriebsanzeige 8. 4-mm-Sicherheitsstecker (0 V-B e zug) 9. 4-mm-Sicherheitsstecker (Spannungsausgang)
-
Seite 32: Technische Daten
T echnische D aten TECHNISCHE DATEN Messbereiche 30A / 300A / 3000A W echselstrom, umschaltbar Ausgangsempfindl. 100mV / 10mV / 1mV pro A G enauigkeit (25 º C) ± 1% des Messbereichs (45-65 H z) Frequenzbereich 10H z bis 20 kH z (-1dB) Phasenfehler <... - Seite 33 T echnische D aten Ausgangsanschluss 4-mm-Sicherheitsstecker G ewicht 0,19 kg (0,4 lb) Sicherheit B S E N 61010-1: 1993, 600V C A T III Pol. D eg 2 Prüfspannung (eff.) 5550 V A C / 50-60 H z / 1 Minute, Doppelisolierung E MV E N 61326 : 1998 Abmessungen...
-
Seite 34: Bedienung
Betreiben Sie niemals das Ger ä t bei geöffnetem Batteriefach ! D er Amprobe A C F 3000 A K 20 benötigt für den B etrieb zwei A A MN1500 LR6 Alkalibatterien. D as B atteriefach l ä sst sich auf der Rückseite der Elektronikbox öffnen. - Seite 35 B edienung Der flexible Wechselstromfühler ist nicht für den Gebrauch an Leitern für Spannungen von mehr als 600 V geeignet. Legen Sie den flexiblen Messkopf um den zu prüfenden Leiter und schlie ß en Sie den V erschluss. S etz en Sie den zu prüfenden Stromkreis unter Spannung.
-
Seite 36: Inbetriebnahme
B esch ä digung. Z ur V ermeidung eines elektrischen Schlags muss der Amprobe A C F 3000 A K stets frei von ä u ß eren V erunreinigungen sein. V erwenden Sie Isopropylalkohol zur R einigung der Elektronikbox und des Messkopfs. - Seite 37 G arantie & W eitere Produkte...
- Seite 51 Inhaltsverz eichnis B ater í as inclu í das. Muchas gracias por la compra de este producto. Por motivos de seguridad y para garantiz ar un uso conveniente de este aparato, le pedimos le a con detenimiento el manual de uso antes de utiliz arlo. Í...
