- Seite 1 AMB-45 Digital Megohmmeter Insulation Resistance Tester Users Manual • Mode d’emploi • Bedienungshandbuch • Manual d’Uso • Manual de uso • Användarhandbok...
- Seite 3 AMB-45 Digital Megohmmeter Insulation Resistance Tester...
- Seite 23 AMB-45 Digitales Megaohmmeter Isolationswiderstandstester...
- Seite 24 Beschränkte Garantie und Haftungsbeschränkung Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Garantie erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Verunreinigung oder abnormale Betriebsbedingungen bzw.

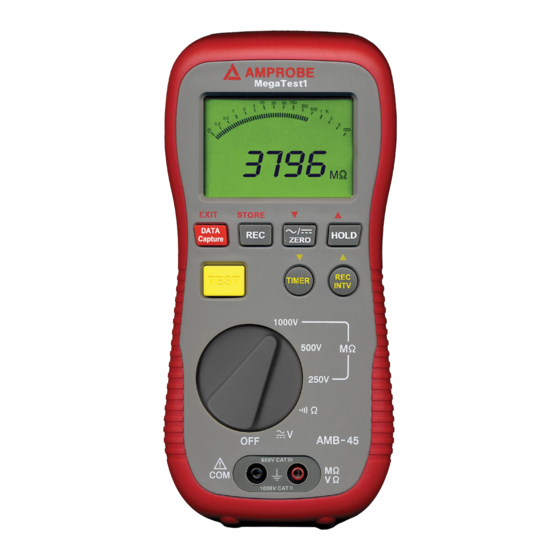

- Seite 25 EXIT STORE HOLD ZERO INTV 1000V 500V 250V 600V CAT 1000V CAT RS232-Stecker Aufnahmeintervall-Einstelltaste RS232 connector REC interval setup button Insulation timer button LCD-Display LCD Display Isolationstimertaste Function selection dial REC button Aufnahmetaste Funktionswahlscheibe Black terminal Data capture Button Schwarzer Anschluss Datenerfassungstaste AC/DC button Red terminal...
- Seite 26 Symbole und Tasten Niedriger Batteriestand Speicher voll Analoge Balkenanzeige Analoge Balkenskala Daten im Erfassungsspeicher Daten werden aufgezeichnet Hochspannungswarnung Aufzeichnungsintervall-Symbol Data-Hold Isolationstesttimer-Symbol Datenerfassungsmodusanzeige Durchgangssummerfunktion Zweite Zahlenanzeige Messeinheit Niederohm-Nullabgleich Haupt-Zahlenanzeige Aufzeichnung läuft...
-
Seite 27: Sicherheitssymbole
AMB-45 Digitaler Megaohmmesser - Isolationswiderstandstester INHALT SICHERHEITSHINWEISE ....................... 2 Umgebungsbedingungen ....................2 Wartung & Reinigung ......................2 Sicherheitssymbole ......................3 ALLGEMEINE SPEZIFIKATIONEN ....................3 ELEKTRISCHE SPEZIFIKATIONEN ....................4 SYMBOLE & TASTEN ........................5 MESSFUNKTION ........................... 7 Wechselspannungsfunktion ....................7 Gleichspannungsfunktion ....................7 Niederohmfunktion und Durchgangsfunktion .............. -
Seite 28: Sicherheitshinweise
SICHERHEITSHINWEISE • Lesen Sie die folgenden Sicherheitshinweise sorgfältig durch, bevor Sie das Messgerät in Betrieb nehmen oder warten. • Die zu testende Schaltung muss von der Stromversorgung getrennt und isoliert werden, bevor Sie mit dem Testgerät verbunden wird. Dies gilt jedoch nicht für die Spannungsmessung. •... -
Seite 29: Elektrische Spezifikationen
ELEKTRISCHE SPEZIFIKATIONEN: Wechselspannung Bereich Auflösung Genauigkeit 600 V 0,1 V 1,5 % vom Messwert + 5 Stellen Gleichspannung Bereich Auflösung Genauigkeit 600 V 0,1 V 1 % vom Messwert + 3 Stellen Ω Widerstand (automatische Bereichswahl) Bereich Auflösung Genauigkeit 400 Ω 0,1 Ω... -
Seite 30: Messfunktion
MESSFUNKTIONEN WECHSELSPANNUNGSFUNKTION: Drehen Sie die Funktionswahlscheibe zu dem Spannungsbereich. Verbinden Sie das schwarze Testkabel mit dem schwarzen Anschluss und das rote Testkabel mit dem roten Anschluss. Verbinden Sie die Testkabel parallel mit der zu testenden Schaltung. Sie können den Messwert halten, indem Sie die -Taste drücken. - Seite 31 • Manueller Modus: Wenn das Timer-Symbol und die Einstellung nicht in der Mitte des LCD-Displays angezeigt werden, befindet sich das Testgerät im manuellen Modus. Drücken Sie die Testtaste, um die Testspannungsquelle zu aktivieren. Die Messung stoppt, sobald das erste stabile Messergebnis erhalten wird oder wenn Sie erneut drücken, bevor ein stabiles Messergebnis erhalten wurde.
