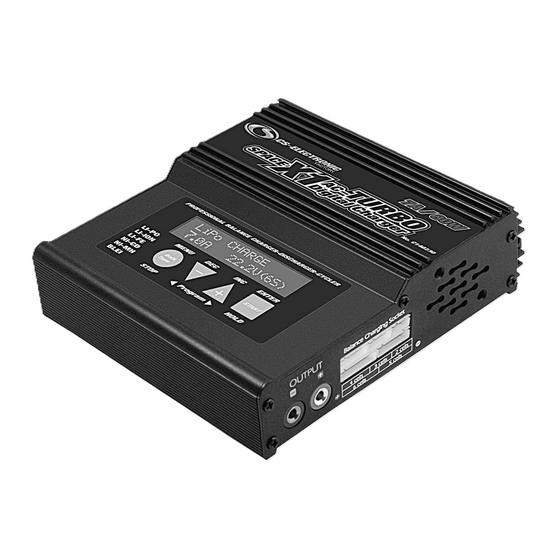

CS-Electronic Space X1 Turbo Digital Charger Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. CS-Electronic Anleitungen
  4. Ladegeräte
  5. Space X1 Turbo Digital Charger
  6. Bedienungsanleitung

CS-Electronic Space X1 Turbo Digital Charger Bedienungsanleitung

Lipo-, life-, lilon-, nimh-, nicd- und pb-akku-ladegerät
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
All manuals and user guides at all-guides.com

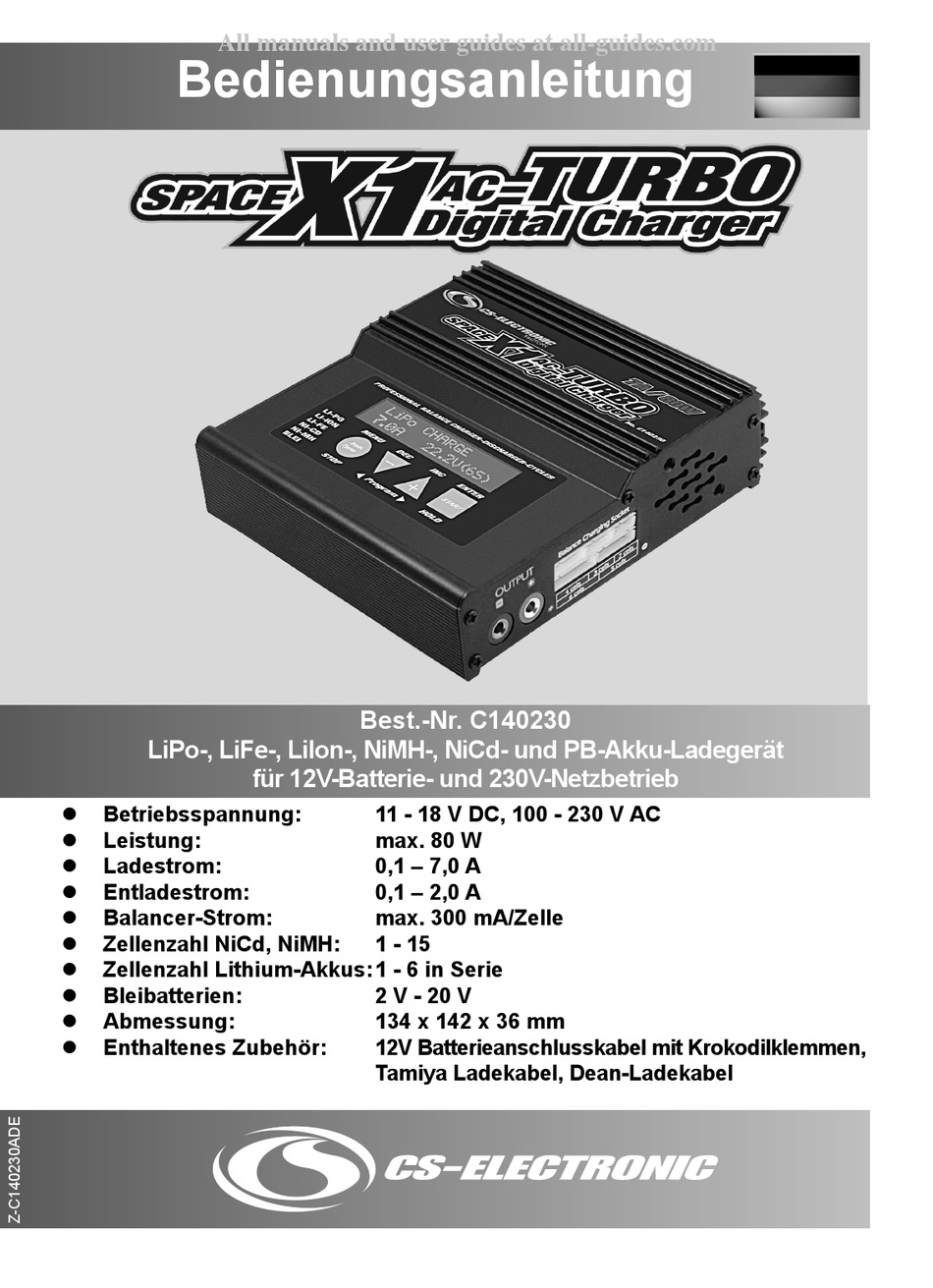

Bedienungsanleitung
LiPo-, LiFe-, LiIon-, NiMH-, NiCd- und PB-Akku-Ladegerät
Betriebsspannung:
l
Leistung:
l
Ladestrom:
l
Entladestrom:
l
Balancer-Strom:
l
Zellenzahl NiCd, NiMH:
l
Zellenzahl Lithium-Akkus: 1 - 6 in Serie
l
Bleibatterien:
l
Abmessung:
l
Enthaltenes Zubehör:
l
Best.-Nr. C140230
für 12V-Batterie- und 230V-Netzbetrieb
11 - 18 V DC, 100 - 230 V AC
max. 80 W
0,1 – 7,0 A
0,1 – 2,0 A
max. 300 mA/Zelle
1 - 15
2 V - 20 V
134 x 142 x 36 mm
12V Batterieanschlusskabel mit Krokodilklemmen,
Tamiya Ladekabel, Dean-Ladekabel
