Power Specs:
32 A / 40 A Peak
8 Power Programme
7 Programm-Features
4,8 - 12.0 V
2 - 3 Lipo
Vorwärts / Bremse
Vorwärts / Bremse / Reverse
Bedienungsanleitung
Optimiert für:
1:18 Onroad
1:18 Offroad
NiCd, NiMH
Lipo Batteries
und vieles mehr

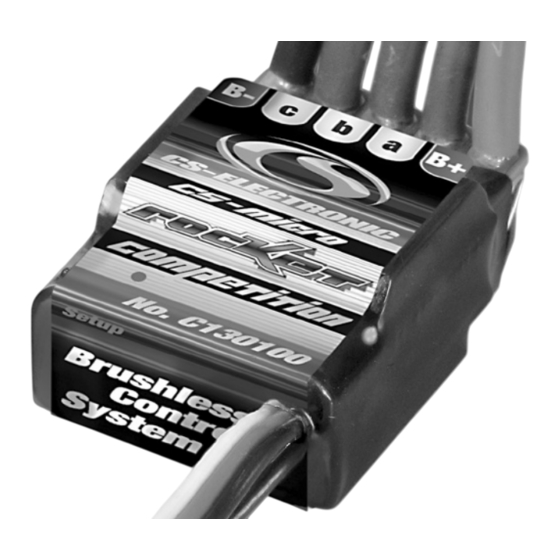

Best.-Nr. C130100
Motor Specs:
über 10 Turns, max 10500 kv
4,8 - 12,0 V
Sensorlose Motoren
180er - 380er Motorgröße
Werbung
Verwandte Anleitungen für CS-Electronic CS-micro rocket competition
Inhaltszusammenfassung für CS-Electronic CS-micro rocket competition

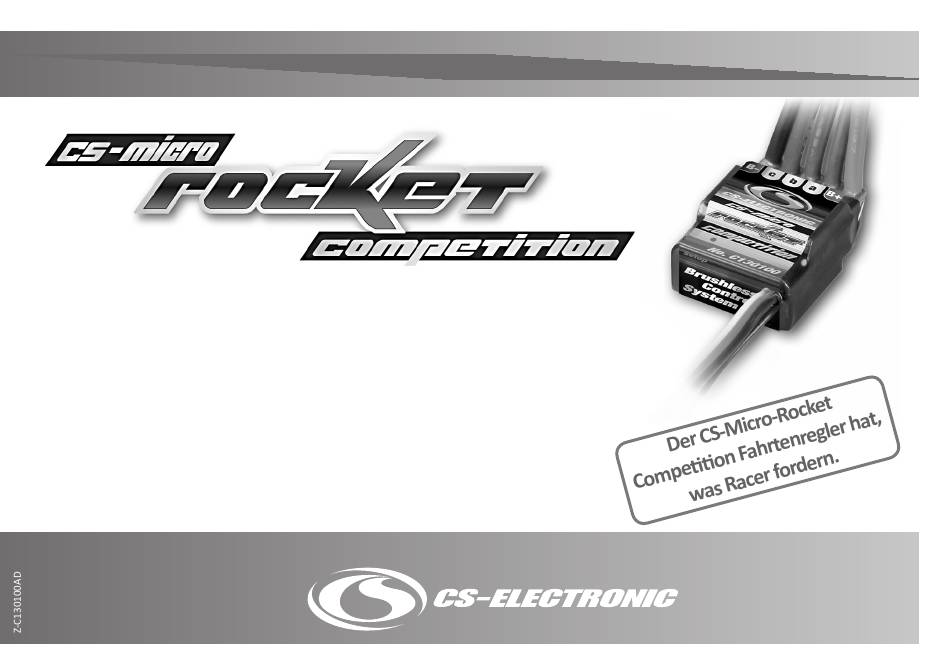

- Seite 1 Bedienungsanleitung Power Specs: Optimiert für: Motor Specs: 32 A / 40 A Peak 1:18 Onroad über 10 Turns, max 10500 kv 8 Power Programme 1:18 Offroad 4,8 - 12,0 V 7 Programm-Features NiCd, NiMH Sensorlose Motoren 4,8 - 12.0 V Lipo Batteries 180er - 380er Motorgröße 2 - 3 Lipo...
- Seite 2 Inhaltsverzeichnis 3. Features 8 Power Programme = abgestufte Fahrprofile für unterschiedliche Mo- Sehr geehrter Kunde, ............2 delle und Strecken Einsatzbereich ..............2 5 wählbare Fahrprofile = Vorwärts / Bremse/ Rückwärts/ Sicherheits- Features ................2 bremse/ verzögerte Rückwärtsfahrt Einbautipps ................. 2 Einfacher Wechsel der Power-Programme = mit dem Speed Commander Anschluss der Komponenten ..........
- Seite 3 5. Anschluss der Komponenten Der CS-Micro-Rocket Competition ist werkseitig mit 1,5-mm²-Powerkabeln für den Anschluss an den Akku ausgerüstet. Verwenden Sie nur geeignete Hochstromverbinder (z.B. C180710 und C180711) und beachten Sie unbedingt die Polung „+“ und „-“, da ein Kurzschluss zur sofortigen Zerstörung des Reglers führt. Für den Anschluss des Motors werden hochflexible 1,5-mm²-Powerkabel verwendet, die mit „A“, „B“...
- Seite 4 6. Grundeinstellung Regler-/Sender-Set Up Der Regler mit Setup-LED Voraussetzung für die Grundeinstellungen sind folgende Bedingungen: Setup-LED a) Die Regler-Powerkabel „A“, „B“ und „C“ sind mit dem Motor verbun- den! b) Das Regler-BEC-Kabel ist mit dem Empfänger in Buchse 2 verbunden! c) Nun wird der Sender eingeschaltet und mit der Grundeinstellung des Senders begonnen! d) Die Servo-Drehrichtung (Servo-Reverse) für die Gasfunktion am Sender...
- Seite 5 Anschluss des Speed-Commander: Beispiel: "Break Power" auf "medium" einstellen: Zuerst 1, danach 4 drücken. Der Regler bestätigt die Einstellung mit Signaltönen 1x lang und 4x kurz d) Für die Programmierungen weiterer Einstellungen Punkt c) wiederho- len. Es können beliebig viele weitere Einstellungen verändert werden. e) Zum Abschluß...
- Seite 6 Select very Break race linear quick medium smooth soft aggressiv smooth Power Automatic Brake Power smooth medium linear quick aggressiv Program Launch smooth soft medium fast max. Control Reverse 100% Power Forward Forward Forward Forward Drive Forward Break/ S-Break/ S-Break/ Break/ Break Mode...
- Seite 7 Break Regler-Funktionen: 4. Launch Control Power Launch Control = einstellbare Startautomatik für maximale Beschleunigung. Automatic 1. Brake Power Brake Wählbar in 5 Abstufungen zwischen „smooth“ und „max.“. Die Launch Bremse MAX. = Einstellbare maximale Bremskraft bei Vollbremse am Hebel Control Funktion greift nur wenn der Motor nach absolutem Stillstand Power- der Fernsteuerung.
- Seite 8 Power Program Drive Launch 6. Drive Mode 8. Battery Cut off Mode Control Fahrmodus = einstellbarer Modus zur Verwendung der Rückwärtsfahr Unterspannungsabschaltung = Der Regler schaltet zum Schutz der verwen- Reverse Motor Power Timing Funktion. Wählbar sind 5 verschiedene Möglichkeiten. deten Akkus ab um eine Beschädigung der Akkus zu vermeiden.
- Seite 9 8. Fehlersuche Fehlersuche Funktioniert Ihr CS-Rocket Competition Regler nicht einwandfrei, kann Anzeige/Fehler Ursache Fehlerbehebung dies verschiedene Ursachen haben. Prüfen Sie zuerst alle mit dem Regler Modell fährt nur Motorkabel vertauscht Motorkabel richtig verbundenen Komponenten, um eine Fehlerquelle rund um den Regler rückwärts anschließen auszuschließen.
- Seite 10 äußerste Vorsicht zu wahren regler einstecken, dass Ihr Sender als einziger auf der Frequenz Ihres - Verwenden Sie nur Motoren von CS-ELECTRONIC, die für den verwende- Empfängers sendet, Ihr Sender eingeschaltet ist und der Gashebel auf der ten Spannungsbereich vorgesehen sind! Position Neutral steht.
- Seite 11 10. Technische Daten 12. 24 Monate Garantie Betriebsspannung: 4,8-12 V CS-ELECTRONIC GmbH, Johann-Karg-Str. 30, D-85540 Haar b. München, Zellenzahl Ni-MH, Ni-Cd: Deutschland gewährt ab dem Kaufdatum auf dieses Produkt eine Garan- Zellenzahl LiPo: tie von 24 Monaten. Die Garantie gilt nur für die bereits beim Kauf des...
- Seite 12 Elektro-Schrott entsorgt werden. Bitte erkundigen Sie sich bei der Gemeindeverwaltung nach der zuständigen Entsorgungsstelle. Norbert Forster 85540 Haar, den 30.03.2009 CS-ELECTRONIC GmbH, Johann-Karg-Str.30, D-85540 Haar bei München Telefon: 089-43630299-0 , Fax: 089-43630299-9 Email: service@cs-electronic.com, www.cs-electronic.com, www.cs-shop.de Amtsgericht: München HRB 170180, USt-IdNr. DE252920550, Geschäftsführer: Norbert Forster...
