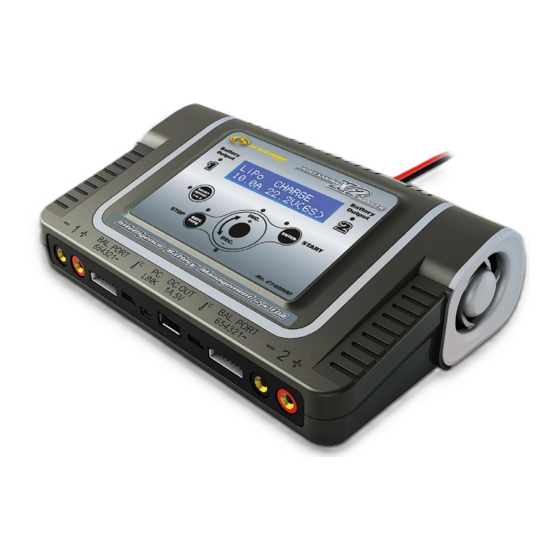

CS-Electronic X2 charger Bedienungsanleitung

Professional
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
NiCd-, NiMH- und Li-Akku-Ladegerät für 12-V-Batteriebetrieb
Technische Daten:
Betriebsspannung:
l
Leistung:
l
Ladestrom:
l
Entladestrom:
l
Balancer-Strom:
l
Zellenzahl NiCd, NiMH:
l
Zellenzahl Lithium-Akkus:
l
Bleibatterien:
l
Abmessung:
l
Enthaltenes Zubehör:
l
Best.-Nr. C140500
11 - 18 V
max 400 W (2 x 200 W)
0,1 – 10 A (200 W)
0,1 – 5 A (25 W)
200 mA/Zelle
1 - 18
1 - 6 in Serie
2 V - 24 V
200 x 135 x 57 mm
12V Batterieanschlusskabel mit Krokodilklemmen,
Temperatur-Sensor, USB-Kabel mit Software
diverse Ladekabel, XH/TP/FP-Balancer-Adapter

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für CS-Electronic X2 charger

Inhaltszusammenfassung für CS-Electronic X2 charger

  • Seite 1 Bedienungsanleitung Best.-Nr. C140500 NiCd-, NiMH- und Li-Akku-Ladegerät für 12-V-Batteriebetrieb Technische Daten: Betriebsspannung: 11 - 18 V Leistung: max 400 W (2 x 200 W) Ladestrom: 0,1 – 10 A (200 W) Entladestrom: 0,1 – 5 A (25 W) Balancer-Strom: 200 mA/Zelle Zellenzahl NiCd, NiMH: 1 - 18 Zellenzahl Lithium-Akkus:...

  • Seite 2: Inhaltsverzeichnis

    1. Sehr geehrter Kunde Wir beglückwünschen Sie zum Kauf Ihres neuen digitalen Profi-Schnellladegeräts aus dem Hause CS-ELECTRONIC. Sie können sicher sein, ein Produkt erworben zu haben, das auf der Grundlage der neuesten technischen Erkenntnisse entwickelt und für den Einsatz in RC-Cars konzipiert und optimiert wurde.

  • Seite 3: Besondere Leistungsmerkmale Des

    Ladevorgang zu unterbrechen. Interner unabhängiger Lithium-Akku-Balancer 2S – 6S Der CS-Professional X2 Charger enthält einen Balancer für die Zellspannung jeder Zelle von 2S bis 6S. Es ist nicht notwendig, einen externen Balancer zum Laden der Akkus zu verwenden.

  • Seite 4: Anschluss / Bedienelemente

    Optionales Zubehör (weiteres Zubehör siehe Seite 18) No. C140201 EHR-Adapter für Akkus mit EHR-Balancer Stecker 4. Anschluss / Bedienelemente DC-Eingang LCD-Display Ausgang 2 LED (11 bis 18 Volt) Ausgang 1 LED Temperaturgesteuerter Lüfter Berührungs- Tastenfeld Select-Taste Ausgang 1/2 Start-Taste (START/ENTER) Starten von Programmen Type-Taste Speichern von Einstellung...

  • Seite 5: Grundeinstellung Des Laders Vor Inbetriebnahme

    Kurzschluss auslösen können. 5. Grundeinstellung des Laders vor Inbetriebnahme! Bevor Sie mit dem CS-Professional X2 Charger alle Akkutypen richtig behandeln können, prüfen Sie bitte die Grundeinstellung und verändern diese nach Ihren Bedürfnissen. Beginnen Sie wie folgt: LiPo V.Type 3.7V Lithium-Akkutypen auswählen:...
  • Seite 6 LiPo/LiIo/LiFe , CHK Time 10min Die CHK Time ist die Zeit in der der CS-Professional X2 Charger Ihre Anga- be der Anzahl der Zellen bei Lithium-Akkus automatisch bei einem Lade- oder Entladevorgang zur Sicherheit überprüft. Wenn ein mehrzelliger Akku tiefentladen ist, kann man die Anzahl der Zellen oft nicht feststellen.
  • Seite 7 Waste Time CHG/DCHG 1min: Dies ist die Einstellung der Ruhepause zwischen den Zyklen beim Formatierungsladen von NiCd und NiMH Akkus. Da der Akku dabei sehr warm wird, fügt das Ladegerät deshalb zwischen den Lade-/und Entladevorgängen eine Pause ein, damit sich der Akku abkühlen kann. Hierfür kann eine Zeit zwischen 1 und 60 Minuten eingestellt werden.
  • Seite 8 Capacity Cut-Off ON 5000mAH Das Programm besitzt auch eine Sicherheitsfunktion für die maximal eingeladene Kapazität. Der Ladevorgang wird beendet, wenn der hier eingestellte Wert der maximal einzuladenden Kapazität erreicht wird. Um sicherzustellen, dass ein Akku auch wirklich vollgeladen wird, sollten Sie diesen Wert auf mindestens 1,3 x Nennkapazität des Akkus einstellen.

  • Seite 9: Programm Struktur

    6. Programm Struktur Einstellung ist auf Seite 5 beschrieben Einstellung ist auf Seite 11 beschrieben Einstellung ist auf Seite 10 beschrieben...

  • Seite 10: Lader-Vorbereitung

    7. Lader-Vorbereitung Verbinden Sie den CS-Professional X2 Charger mit einem Netzteil mit mindestens 11 - 15 V DC oder einer 12-V-Autobatterie. Mit der Taste Batt.-Type wählen sie den gewünschten Akkutyp oder stoppen eine Funktion. Mit der Start-Taste Starten sie Vorgänge oder speichern Sie Werte ab.

  • Seite 11: Nimh Akkuzellen

    9. NiMH Akkuzellen Laden / Entladen / Formatierungsladen Wählen Sie mit der Batt. Type Taste „ PROGRAM SELECT NiMH Batt” aus und bestätigen dies mit der Start-Taste. Wählen Sie nun mit den -DEC/+INC-Tasten das gewünschte Pro- gramm. Laden (NiMH CHARGE) Entladen (NiMH DISCHARGE), Entladeschlussspannung 0,9V / Zelle beachten! Formatierungsladen (NiMH CYCLE), für das Laden und Entladen werden die bei den ersten beiden Programmen eingestellten Werte...

  • Seite 12: Li-Ion Akkuzellen - Laden / Balance-Laden

    Schnell-Laden / Lager-Automatic / Entladung Um die erforderlichen Grund-Parameter von Lithium-Ionen Akkus zu beachten, muss zuerst der CS-Professional X2 Charger unter USER SET Programm umgestellt werden. Wählen Sie mit der Batt. Type Taste „ USER SET PROGRAM ” aus und bestätigen dies mit der Start-Taste.
  • Seite 13 START/ENTER drücken. Wählen Sie mit der Batt. Type Taste „ PROGRAM SELECT LiIo Batt” aus und bestätigen dies mit der Start-Taste. Wählen Sie nun mit den -DEC/+INC-Tasten das gewünschte Programm. Laden (LiIo CHARGE), nur wenn Sie kein Balancer kabel zur Verfügung haben Balance-Laden (LiIo BALANCE), wird empfohlen! Schnell-Laden (LiIo FAST CHG), nur wenn’s wirklich schnell gehen soll...

  • Seite 14: Life Akkuzellen - Laden / Balance-Laden / Schnell

    Laden / Lager-Automatic / Entladung Um die erforderlichen Grund-Parameter von Lithium-Ferrit Akkus zu beachten, muss zuerst der CS-Professional X2 Charger unter USER SET Programm umgestellt werden. Wählen Sie mit der Batt. Type Taste „ USER SET PROGRAM ” aus und bestätigen dies mit der Start-Taste. Än- der Sie die angezeigte Einstellung LiPo V.Type 3.7V durch Drücken der...

  • Seite 15: Pb- (Blei) Akkus - Laden / Entladen

    die Grund-Einstellungen und Zusatzinformationen des Ladegeräts Akkutyp Ladestrom Spannung angezeigt. Wenn Sie die +INC/-Taste drücken, können Sie sich Informationen zu dem angehängten Akku anzeigen lassen wie z. B. im Balancer- Laden die Spannung der einzelnen Zellen. Achtung: Prüfen Sie bitte, ob die Grundeinstellungen des Laders Ausgewähltes Eingeladene vorgenommen wurden und dass der Akkutyp dem gewähltem...

  • Seite 16: Anzeigen Von Informationen Während Eines Programmlaufes

    14. Anzeigen von Informationen während eines Programmlaufes Sie können während eines Lade- und Entladevorganges einige Informationen auf dem LCD- Display anzeigen lassen. Drücken Sie die -DEC-Taste und das Ladegerät zeigt die Einstellungen. Wenn Sie die +INC-Taste drücken, zeigt das Display - solange der Akku mit dem Lader verbunden ist - die Spannungen der einzelnen Zellen.

  • Seite 17: Akku-Benutzerprofil Anlegen

    15. Akku-Benutzerprofil anlegen Um die Handhabung oft verwendeter Akkus zu vereinfachen, können die Parameter des Akkus als Benutzerprofil abgespeichert werden. Dafür stehen 5 Speicherplätze zur Verfügung. Wählen Sie mit der Batt. Type Taste „ PROGRAM SELECT SAVE DATA” aus und bestätigen dies mit der Start-Taste. Der blinkende Wert (1) gibt den Speicherplatz 1 vor.

  • Seite 18: Temperatur Sensor Anschließen / Laden

    17. Temperatur Sensor anschließen / Laden Zur Ladung von NiCd- und NiMh-Akkuzellen kann ein Tempe- ratursensor zur Temperaturüberwachung verwendet werden. Schließen Sie den original CS-Sensor auf der linken Gehäuse- seite an und positionieren das Sensor-Gehäuse auf eine der zu ladenden Akkuzellen. Beachten Sie, dass zuerst die Abschalt-Temperatur eingestellt werden muss: Zur Einstellung drücken Sie dazu die Type Taste so oft, bis die...
  • Seite 19 Im nächsten Fenster können Sie durch Anklicken von Install die Installation beginnen. Das Pro- gramm wird im Folder „Documents and Settings\All Users\Documents\ChargeMonitor instal- liert. Das Ende der Installation wird Ihnen in einem weiteren Fenster angezeigt und Sie können direkt das Programm starten, wenn Sie die Option „Launch Charge Monitor“ aktivieren. Klicken Sie auf Finish , um die Installation zu beenden.
  • Seite 20 Nun können Sie das USB-Verbindungskabel in den PC einstecken. Windows wird jetzt automa- tisch den Treiber dafür installieren. Sie müssen nun noch feststellen, auf welcher COM-Schnittstelle die USB Verbindung von Win- dows installiert wurde. Diese finden Sie im Gerätemanager von Windows. Öffnen Sie dazu aus dem Windows-Startmenü...

  • Seite 21: Registrierung

    Hier erweitern Sie den Abschnitt „Anschlüsse“ mittels Klicken auf das Pluszeichen. Hier finden Sie die Zeile „Silicon Labs CP210x USB to UART Bridge“ und dahinter in Klammern die Angabe „COM“ mit einer Nummer (z. B. COM4). Diese COM-Nummer muss dann in der Interface-Soft- ware eingestellt werden.
  • Seite 22 Anschluss des Space-Chargers Zuerst müssen Sie im Space Charger 2.0 die eingebaute Schnittstelle vom Temperatur-Sensor auf den USB Port umschalten. Dies ist in der Anleitung zum Space Charger 2.0 unter den „Grundein- stellungen vor Inbetriebnahme“ im Punkt „USB/TEMP/SELECT“ beschrieben. Stellen Sie hier den Anschluss mit den Pfeiltasten auf USB um und bestätige Sie dies mit der Enter-Taste.
  • Seite 23 Klicken Sie auf den Button „Save“ und Sie können ähnlich dem Windows Explorer den Ordner bestimmen, in dem Sie die Messwerte speichern wollen. Genen Sie dann in dem Fenster „Spei- chern unter“ einen Dateinamen ein. Dieser Name sollte zweckmäßigerweise Angaben über den Akku und das Datum enthalten, also z.

  • Seite 24: Detailansicht

    beginnen, erscheinen auch Werte auf dem Bildschirm. Die Zeitachse wird dabei automatisch angepasst. Rechts im Übersichtsfenster wird der Akkutyp und die Funktion angezeigt. Bitte beachten Sie: Wenn Sie auf den Button „Exit“ im Startbildschirm, Übersichtsfenster oder in der Detailansicht klicken, wird das Programm beendet und die bis dahin gemessenen Werte gespeichert.
  • Seite 25 Wenn Sie im Detailfenster mit der Maus einen Punkt anklicken, wird Ihnen ein Fadenkreuz und der dazugehörige Wert angezeigt. Zum Übersichtsfenster kehren Sie zurück, indem Sie oben im Menü auf „Overview“ klicken. Einlesen von gemessenen Werten Um sich eine frühere Messung ansehen zu können, können Sie die gespeicherten Werte einle- sen.

  • Seite 26: Optionales Zubehör

    Sonstige Hinweise Die Interface-Software ist ausschließlich für den Betrieb mit dem Space Charger 2.0 von CS-Elec- tronic geeignet. Zusätzlich zu dieser Anleitung gilt die Bedienungsanleitung des Space Charger 2.0. Bitte beachten Sie insbesondere die dort beschriebenen Sicherheitshinweise, die Hinweise zur Benutzung und Verwendung des Ladegerätes und die Garantiehinweise. 19.
  • Seite 27 C140205 Lipo-Ladekabel mit EH Balancer- Anschluss C140209 Ladekabel für Glühkerzenstecker C140206 Lipo-Ladekabel mit XH Balancer- Anschluss C140210 Ladekabel mit Dean (T-Stecker) Anschluss C140207 Lipo-Ladekabel, 40cm mit EH Balancer-Anschluss C140211 Ladekabel mit Traxxas Stecker C140208 Traxxas Lipo-Ladekabel mit Dean-Adapter...

  • Seite 28: Sicherheitshinweise

    20. Sicherheitshinweise Die folgenden Warnungen und Sicherheitshinweise sind besonders wichtig. Bitte folgen Sie den Anweisungen, um maximale Sicherheit zu gewährleisten. Sonst kann das Ladegerät oder der Akku beschädigt werden und im schlimmsten Fall ein Feuer entstehen. Niemals das Ladegerät unbeaufsichtigt stehen lassen, wenn es mit einer Stromquelle verbunden ist.
  • Seite 29 Bevor Sie einen Akku laden, denken Sie bitte immer an die folgenden Punkte: Haben Sie das richtige Programm für den Typ von Akku gewählt, welchen Sie laden wollen. Haben Sie den richtigen Strom für das Laden oder Entladen eingestellt. Haben Sie die Akkuspannung überprüft? Lithium-Akkus können in Serie oder parallel geschaltet sein.

  • Seite 30: Fehler Und Warnmeldungen

    Die volle Kapazität kann meist erst nach ca. 10 Ladezyklen entnommen wer- den. Zyklisches Laden/Entladen optimiert die Kapazität des Akkus. 21. Fehler und Warnmeldungen Der CS-Professional X2 Charger besitzt diverse Überwachungsfunktionen. Im Falle von Fehlern wird eine entsprechende Meldung auf dem Display angezeigt. Polarität des Akkus ist falsch angeschlossen.

  • Seite 31: Service

    Gerät reparieren. 22. Service Sollten trotz sachgerechter Handhabung und ausreichender Pflege Probleme auftreten, senden Sie den CS-Professional X2 Charger mit kurzer und präziser Beschreibung des Problems, Man- gels oder der Beschädigung an CS-ELECTRONIC GmbH, Johann-Karg-Str. 30, D-85540 Haar bei München.

  • Seite 32: Hinweise Zum Umweltschutz

    Die von CS-ELECTRONIC angegebenen Werte über Gewicht, Größe oder Sonstiges sind als Richtwert zu verstehen. CS-ELECTRONIC übernimmt keine formelle Verpflichtung für derartige spezifische Angaben, da sich durch technische Veränderungen, die im Interesse des Produktes vorgenommen werden, andere Werte ergeben können.
