Schmierung
11.2.1
Version: 1.0
Um die Leistungswerte des Elektrozylinders im Betrieb beizubehal-
ten, muss der Spindeltrieb in den vorgeschriebenen Intervallen ge-
schmiert werden.

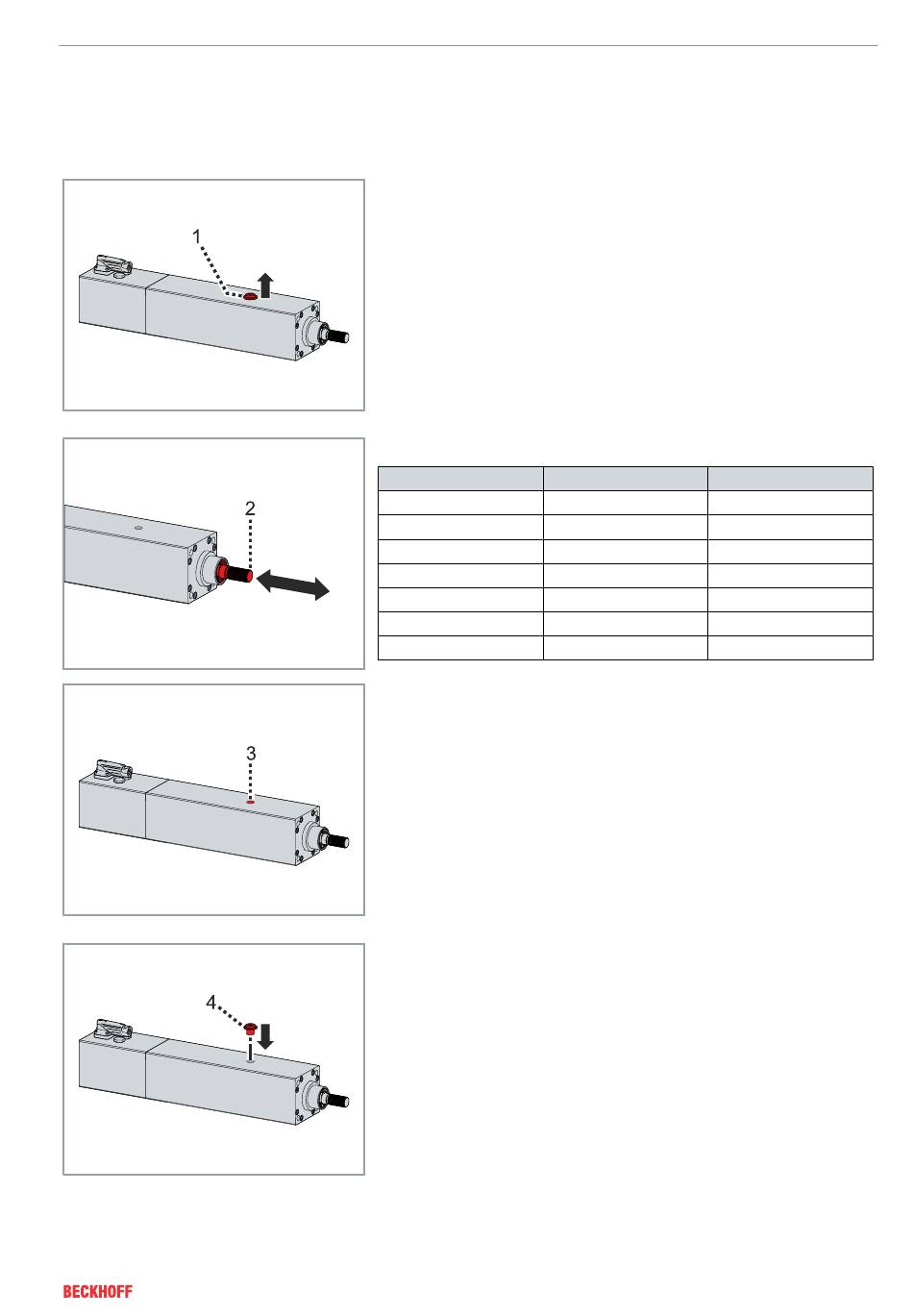

► Schraube mit Unterlegscheibe [1] lösen und herausnehmen
► Spindel [2] auf nächstmögliche Schmierposition fahren
Elektrozylinder
Motordrehwinkel
AA3023-22
360°
AA3023-42
180°
AA3033-23
120°
AA3033-43
120°
AA3053-24
360°
AA3053-44
180°
AA3053-64
180°
► Schmierpunkt [3] mithilfe einer Fettpresse schmieren
► Gehäuse trockenwischen und überschüssiges Fett entfernen
► Schraube mit Unterlegscheibe [4] wieder einsetzen und festdre-
hen. Anzugsdrehmoment 5 Nm
AA3000
Wartung und Reinigung
Hubposition bei
5 mm
5 mm
1,6 mm
3,2 mm
5 mm
5 mm
10 mm
───
53
