2 Sluit de videoaansluitingen aan.

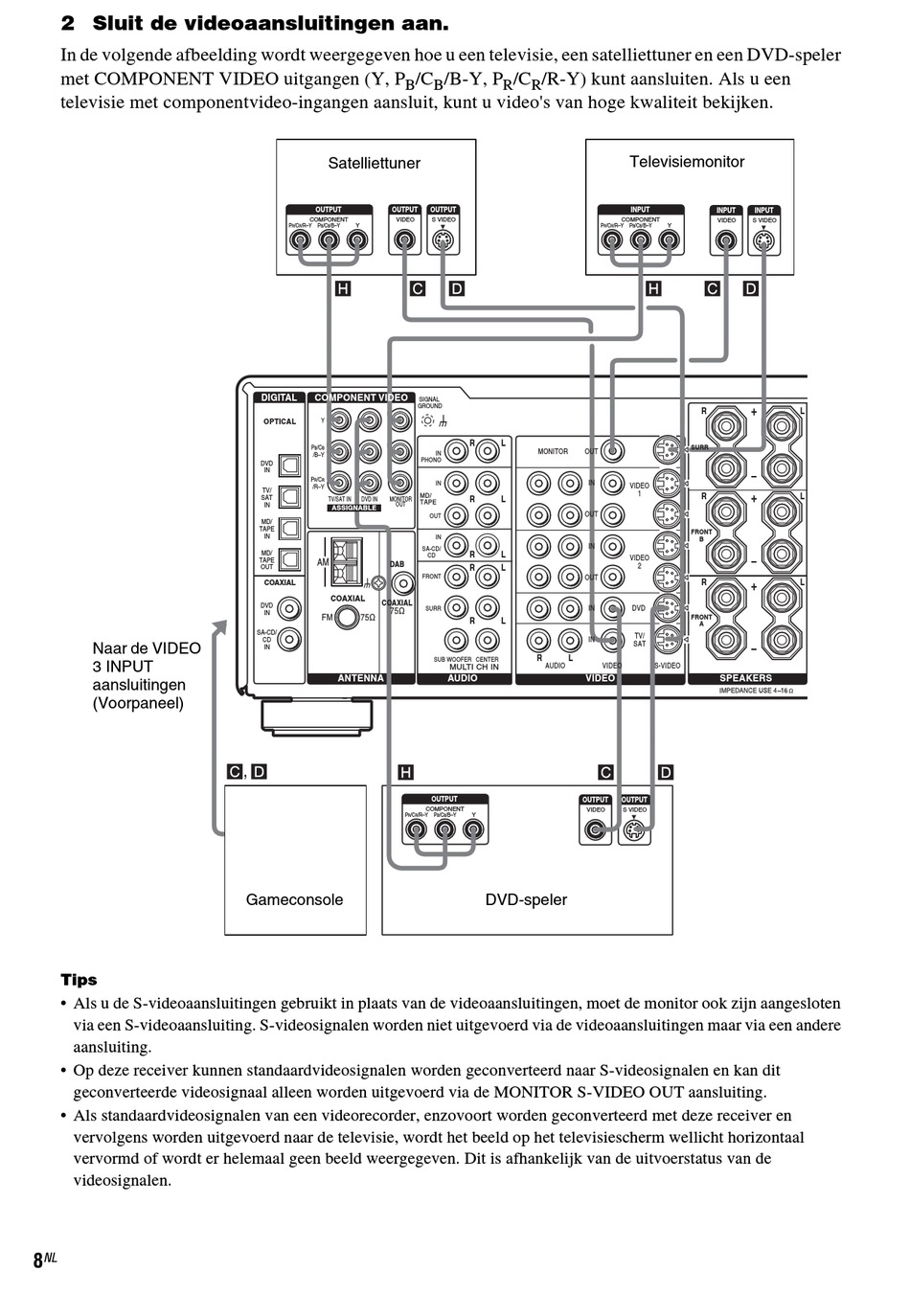

In de volgende afbeelding wordt weergegeven hoe u een televisie, een satelliettuner en een DVD-speler
met COMPONENT VIDEO uitgangen (Y, P
televisie met componentvideo-ingangen aansluit, kunt u video's van hoge kwaliteit bekijken.
Naar de VIDEO
3 INPUT
aansluitingen
(Voorpaneel)
Tips
• Als u de S-videoaansluitingen gebruikt in plaats van de videoaansluitingen, moet de monitor ook zijn aangesloten
via een S-videoaansluiting. S-videosignalen worden niet uitgevoerd via de videoaansluitingen maar via een andere
aansluiting.
• Op deze receiver kunnen standaardvideosignalen worden geconverteerd naar S-videosignalen en kan dit
geconverteerde videosignaal alleen worden uitgevoerd via de MONITOR S-VIDEO OUT aansluiting.
• Als standaardvideosignalen van een videorecorder, enzovoort worden geconverteerd met deze receiver en
vervolgens worden uitgevoerd naar de televisie, wordt het beeld op het televisiescherm wellicht horizontaal
vervormd of wordt er helemaal geen beeld weergegeven. Dit is afhankelijk van de uitvoerstatus van de
videosignalen.
