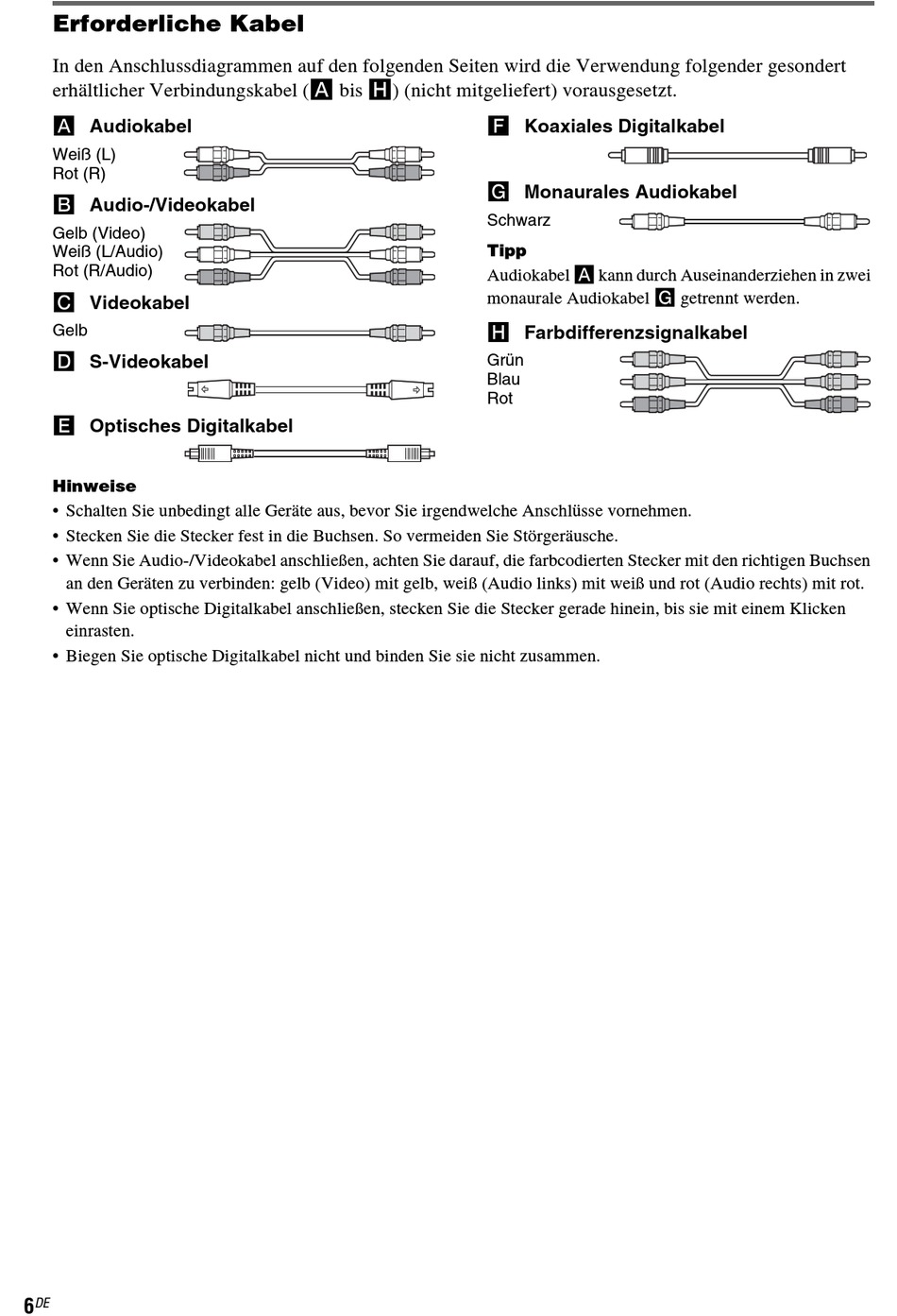

Erforderliche Kabel
In den Anschlussdiagrammen auf den folgenden Seiten wird die Verwendung folgender gesondert
erhältlicher Verbindungskabel (A bis H) (nicht mitgeliefert) vorausgesetzt.
A Audiokabel
Weiß (L)
Rot (R)
B Audio-/Videokabel
Gelb (Video)
Weiß (L/Audio)
Rot (R/Audio)
C Videokabel
Gelb
D S-Videokabel
E Optisches Digitalkabel
Hinweise
• Schalten Sie unbedingt alle Geräte aus, bevor Sie irgendwelche Anschlüsse vornehmen.
• Stecken Sie die Stecker fest in die Buchsen. So vermeiden Sie Störgeräusche.
• Wenn Sie Audio-/Videokabel anschließen, achten Sie darauf, die farbcodierten Stecker mit den richtigen Buchsen
an den Geräten zu verbinden: gelb (Video) mit gelb, weiß (Audio links) mit weiß und rot (Audio rechts) mit rot.
• Wenn Sie optische Digitalkabel anschließen, stecken Sie die Stecker gerade hinein, bis sie mit einem Klicken
einrasten.
• Biegen Sie optische Digitalkabel nicht und binden Sie sie nicht zusammen.
DE
6
F Koaxiales Digitalkabel
G Monaurales Audiokabel
Schwarz
Tipp
Audiokabel A kann durch Auseinanderziehen in zwei
monaurale Audiokabel G getrennt werden.
H Farbdifferenzsignalkabel
Grün
Blau
Rot
