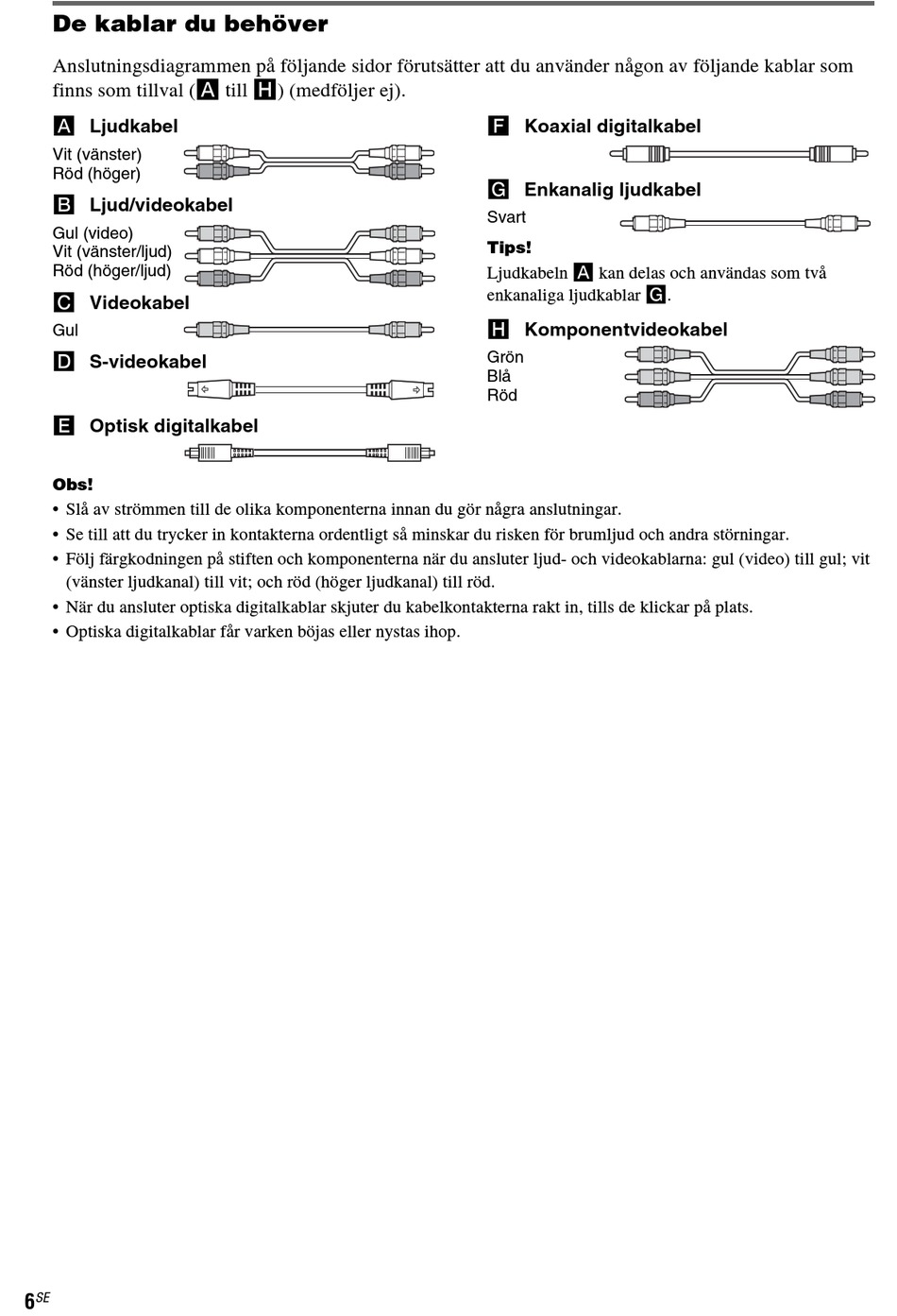

De kablar du behöver
Anslutningsdiagrammen på följande sidor förutsätter att du använder någon av följande kablar som
finns som tillval (A till H) (medföljer ej).
A Ljudkabel
Vit (vänster)
Röd (höger)
B Ljud/videokabel
Gul (video)
Vit (vänster/ljud)
Röd (höger/ljud)
C Videokabel
Gul
D S-videokabel
E Optisk digitalkabel
Obs!
• Slå av strömmen till de olika komponenterna innan du gör några anslutningar.
• Se till att du trycker in kontakterna ordentligt så minskar du risken för brumljud och andra störningar.
• Följ färgkodningen på stiften och komponenterna när du ansluter ljud- och videokablarna: gul (video) till gul; vit
(vänster ljudkanal) till vit; och röd (höger ljudkanal) till röd.
• När du ansluter optiska digitalkablar skjuter du kabelkontakterna rakt in, tills de klickar på plats.
• Optiska digitalkablar får varken böjas eller nystas ihop.
6 SE
F Koaxial digitalkabel
G Enkanalig ljudkabel
Svart
Tips!
Ljudkabeln A kan delas och användas som två
enkanaliga ljudkablar G.
H Komponentvideokabel
Grön
Blå
Röd
