2 Verbinden Sie die Videobuchsen.

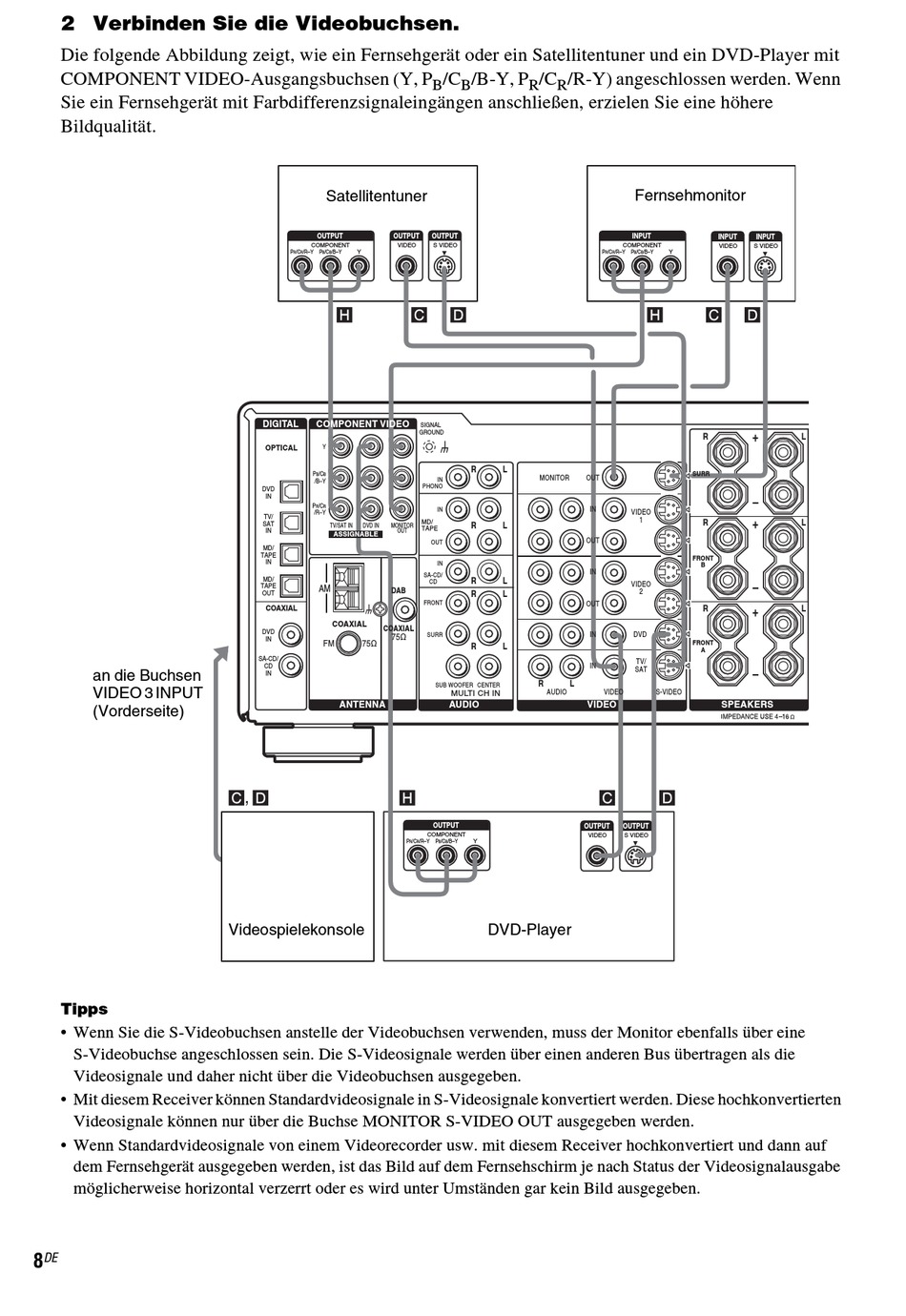

Die folgende Abbildung zeigt, wie ein Fernsehgerät oder ein Satellitentuner und ein DVD-Player mit
COMPONENT VIDEO-Ausgangsbuchsen (Y, P
Sie ein Fernsehgerät mit Farbdifferenzsignaleingängen anschließen, erzielen Sie eine höhere
Bildqualität.
an die Buchsen
VIDEO 3 INPUT
(Vorderseite)
Tipps
• Wenn Sie die S-Videobuchsen anstelle der Videobuchsen verwenden, muss der Monitor ebenfalls über eine
S-Videobuchse angeschlossen sein. Die S-Videosignale werden über einen anderen Bus übertragen als die
Videosignale und daher nicht über die Videobuchsen ausgegeben.
• Mit diesem Receiver können Standardvideosignale in S-Videosignale konvertiert werden. Diese hochkonvertierten
Videosignale können nur über die Buchse MONITOR S-VIDEO OUT ausgegeben werden.
• Wenn Standardvideosignale von einem Videorecorder usw. mit diesem Receiver hochkonvertiert und dann auf
dem Fernsehgerät ausgegeben werden, ist das Bild auf dem Fernsehschirm je nach Status der Videosignalausgabe
möglicherweise horizontal verzerrt oder es wird unter Umständen gar kein Bild ausgegeben.
