HERZLICHEN GLÜCKWUNSCH !
Sie haben gerade das letzte und anspruchsvollste
Modell der automatischen Schwimmbad-Reiniger
erworben.
Der Reiniger Navigator wird vom Filtersystem Ihres
Schwimmbads betrieben und wurde entwickelt,
um mit den meisten der bestehenden Systeme zu
funktionieren. Die Leistung Ihres Navigator ist dem-
nach von der Leistung Ihrer Pumpe abhängig.

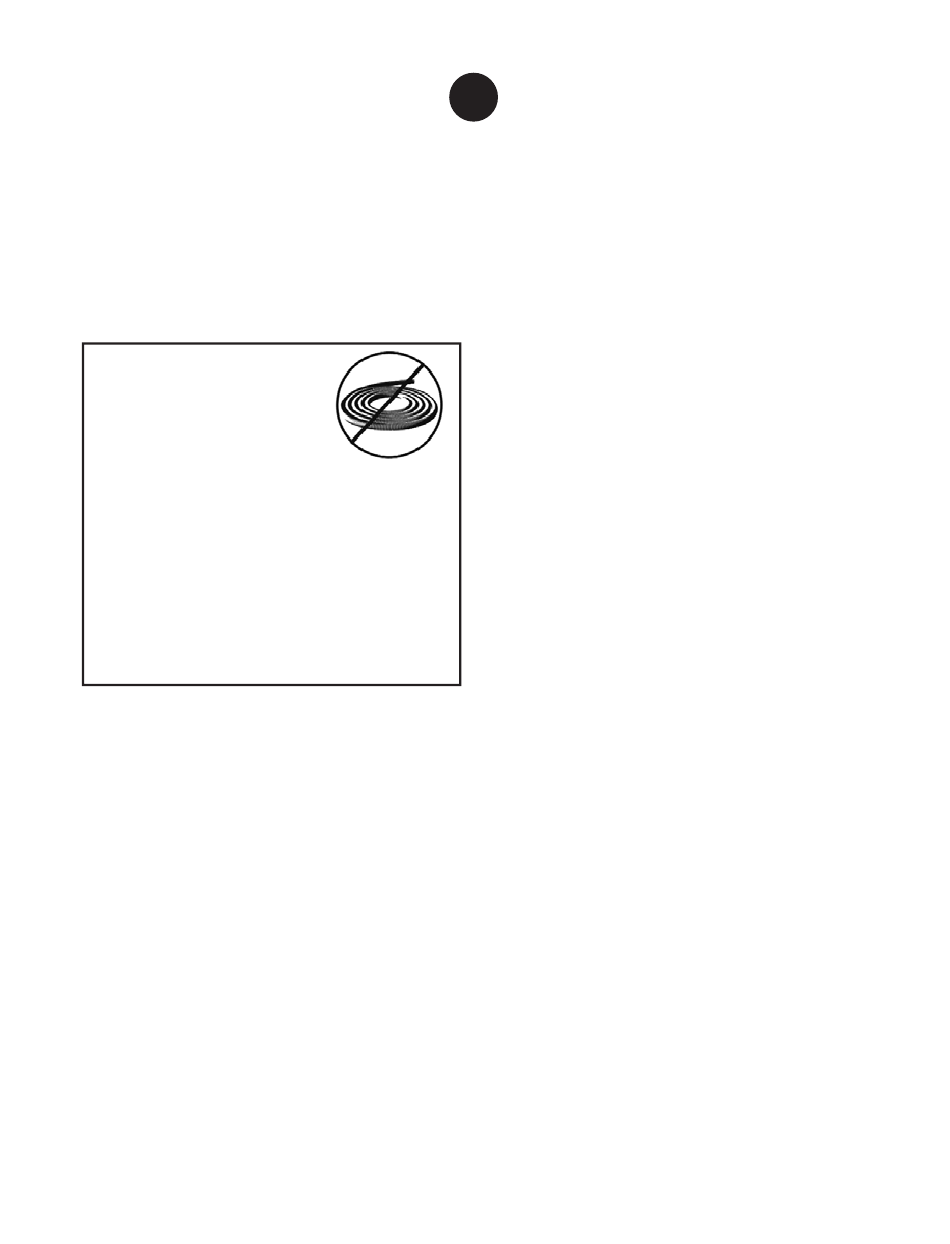

Das Aufwickeln
Schlauchs behindert den
einwandfreien Betrieb des
Reinigers Navigator.
Probleme in Zusammenhang
mit aufgewickelten
Schläuchen sind nicht von
der Garantie gedeckt. Die
Abschnitte immer gerade lagern.
Anmerkung: Der Navigator darf nicht bei der
Reinigung beim erneuten Inbetriebsetzen des
Schwimmbads im Frühjahr verwendet werden,
außer wenn die unter Etappen 1 und 2 beschrie-
benen Voraussetzungen erfüllt sind. Jedes Mal,
wenn Ihr Schwimmbad eine anormal große
Menge von Abfallen enthält, müssen die
Etappen durchlaufen werden, die U. die
Wiederherstellung seines
Aspekts erforderlich sind.
Den Navigator immer an seinem Griff und nicht
am Schlauch tragen.
INSTALLATION DES REINIGERS NAVIGATOR
Etappe 1. Ihr Filter reinigen oder gegenspulen,
Ihren Vorfilterkorb reinigen, bevor Sie den
Navigator installieren. Ihr System regelmäßig
entsprechend den Merkmalen Ihrer Anlage reini-
gen.
Etappe 2. Die chemischen Merkmale Ihres
Wassers prüfen. Sich vergewissern, dass das
chemische Gleichgewicht eingehalten wird und
dass sich keine Algen im Schwimmbad befinden.
Das Schwimmbad prüfen und alle Gegenstande
entfernen, die die Ansaugung Ihres Reinigers
Navigator verstopfen konnten, insbesondere
große Blätteranhäufungen.
Etappe 3. Es gibt elf (11) 0,81 m lange Anschluss
schlauche und einen
Hauptschlauch mit
Schlauchabschnitte des Navigator miteinander
verbinden. Dazu muss man das Ende mit
Aussengewinde eines jeden Schlauchs in des
Ende mit Innengewinde
Schlauchs stecken und festdrehen (siehe Abb.
1). Je nach Größe und Form Ihres Schwimmbads
brauchen nicht immer alle Schläuche verwendet
zu werden. Der Hauptschlauch muss jedoch
immer angeschlossen
Navigator sonst nicht einwandfrei funktionieren
wurde. Die Schläuche brauchen nicht bis zum
Anschlag festgedreht zu werden, müssen jedoch
All manuals and user guides at all-guides.com
des
"ursprünglichen"
0,81 m langen
grauem Stutzen. Die
eines anderen
werden, weil der
13
D
fest genug sein, um Luftentweichungen zu ver-
meiden. Durch Befeuchten der Schlauchenden
können sie leichter angeschlossen werden.
Etappe 4. Ab dem Skimmer muss der Schlauch den
entferntesten Punkt des Schwimmbads erreichen,
wobei ihm dann 3 zusätzliche Abschnitte für die
Tiefe hinzugefügt werden müssen. Diese zusätz-
liche Länge ist für den einwandfreien Betrieb des
Navigator unerlässlich. Wenn die Gesamtlänge
Ihres Schlauchs nicht ausreichend ist, müssen Sie
bei Ihrem üblichen Händler zusätzliche Abschnitte
kaufen. Nach Anschluss
Schlauchlänge, den Unterdruckprüfer AEV096 zwi-
schen dem am Skimmer angeschlossenen
Schlauchabschnitt
Schlauchabschnitt einsetzen. Der Unterdruckprüfer
dient zur Messung des Wasserdurchflusses beim
Anlauf des Navigator (siehe Abb. 2).
Etappe 5. Sich
Einstellknopf der hinteren Klappe auf Position II,
d.h. der Zwischeneinstellung, steht (siehe Abb.
3). Den Navigator in das Wasser tauchen, um die
in ihm enthaltene Luft entweichen zu lassen.
Wenn die ganze Luft entwichen ist, kann der
Hauptschlauch angeschlossen werden. Der
Hauptschlauch weist einen grauen Stutzen auf,
sowie einen roten Aufkleber, der entfernt werden
muss. Den grauen Stutzen an den Reiniger
Navigator anschließen (wie auf Abb. 4 ersichtli-
ch), und den Schlauch zum Entweichenlassen
der Luft eintauchen, in gleicher Weise wie bei
einer manuellen Reinigung.
Schließen Sie den Navigator auf keinen Fall am
Wassereinlauf an. Dies könnte Luft in den
Reiniger bringen und seine Funktion nachhaltig
beeinträchtigen.
Etappe 6. Den Schlauch bei abgeschaltetem
Filtersystem am Skimmer anschließen, wie auf
Abb. 5, 6 und 7 ersichtlich. Die Abb. 5 zeigt das
Anschlussystem des Schlauchs am mit einer
unteren Ansaugung ausgerüsteten Skimmer
anhand des Adapterkegels AEXV093BP. Die
Abb. 6 zeigt die Anschlussweise im Fall einer
seitlichen oder hinteren Ansaugung: bei dieser
Konfiguration ist der rechtwinklige Adapterkegel
AEXV151 zu verwenden, der bei Ihrem üblichen
Händler erhältlich ist. Der Schlauch kann entwe-
der durch die Scharte oder den Deckel des
Skimmers angeschlossen werden. Die Abb. 7
zeigt die Anschlussweise des Schlauchs für den
Fall, dass der Skimmer eine direkte Ansaugung
im Schwimmbad besitzt. Der Adapterkegel
AEXV093BP wird am mit Ihrem Skimmer für die
Verwendung eines manuellen Reinigers mitgelie-
ferten Verbinder angeschlossen. Für einen ein-
wandfreien Betrieb des Navigator ist es ebenfalls
erforderlich, den mit dem Skimmer mitgelieferten
Deckel des Vorfilters zu verwenden. Wenn sich
der Deckel nicht hermetisch schließt, rufen Sie
bitte Ihren Händler an, um zu prüfen, ob ein wei-
teres Zubehörteil erforderlich ist.
Etappe 7 Das Filtersystem einschalten. Das
der korrekten
und dem folgenden
vergewissern, dass der
