6.2 Installation Hot-Plug-f ¨ a higer IMS Module
Wird das System mit einer Antenne und Antennenkabel ausgeliefert, ist es ratsam, zuerst die Antenne an eine
geeignete Stelle zu montieren (siehe Kapitel „Antennenmontage" im Handbuch Ihres IMS-Systems) und das
Antennenkabel zu verlegen.
Sie benötigen zum Aus- und Einbau des Moduls einen Torx-Schraubendreher (T 8 x 60).
1.
Beachten Sie die Sicherheitshinweise
zu Beginn dieses Handbuchs!
2.

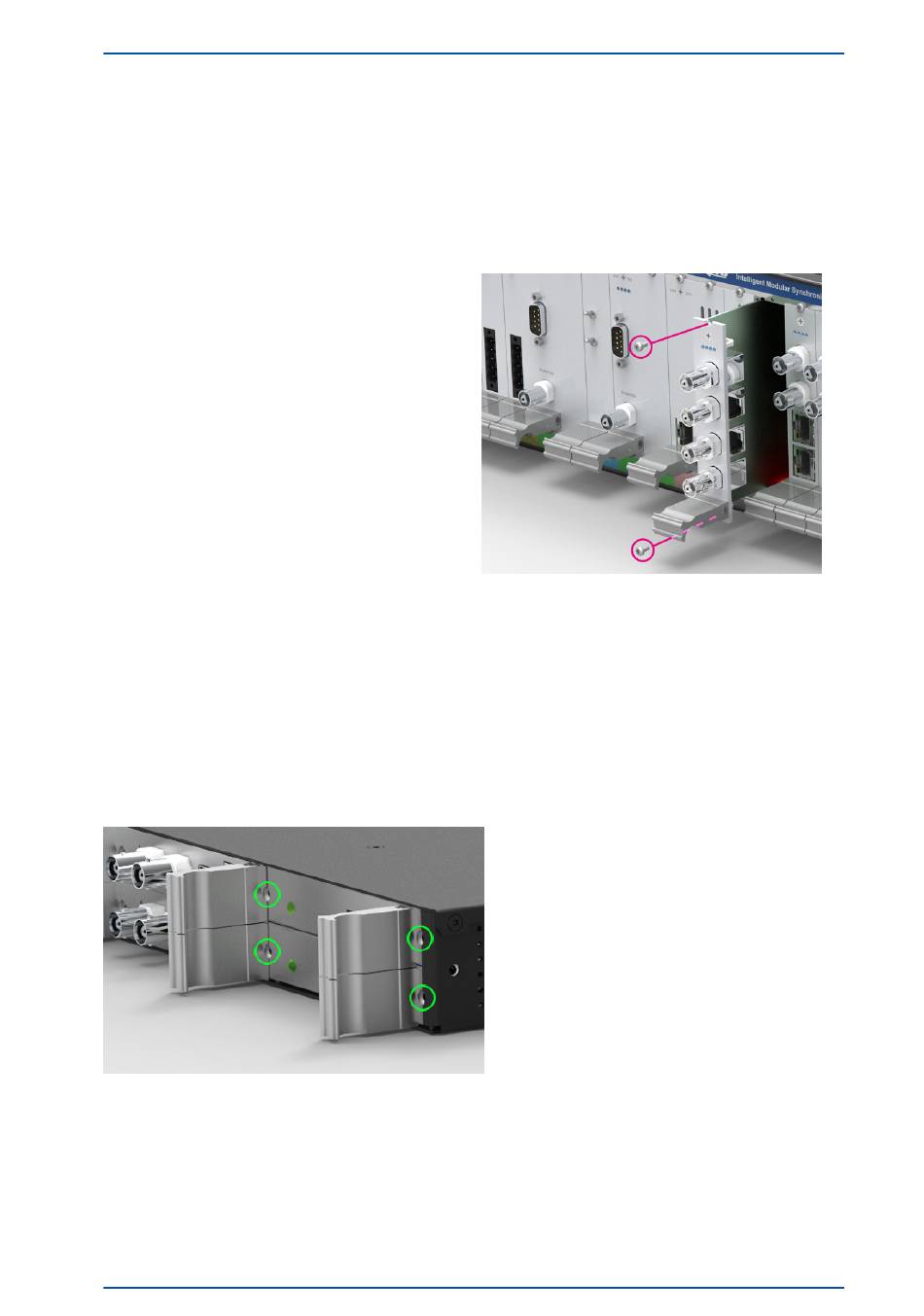

Entfernen Sie die beiden gekennzeichneten
Torx-Schrauben aus der Modulhalteplatte
oder aus dem Abdeckblech des freien
Steckplatzes.
3.
Beim Ausbau beachten:
Ziehen Sie das Modul vorsichtig aus der
Führungsschiene. Beachten Sie, dass das
Modul fest in der Anschlussleiste des Gehäuse
verankert ist. Sie benötigen einen gewissen
Kraftaufwand, um das Modul von dieser
Verbindung zu lösen. Ist die Verbindung zur
Anschlussleiste der System-Backplane gelöst,
lässt sich das Modul leicht herausziehen.
4.
Beim Einbau beachten:
Das Modul muss korrekt in die beiden Führungsschienen des Systemgehäuses eingesetzt werden.
Nichtbeachtung kann Schäden an dem Modul und am Gehäuse verursachen. Stellen Sie sicher, dass
das Modul fest in der Anschlussleiste im Gehäuse eingerastet ist, bevor Sie die beiden Schrauben
wieder befestigen.
5.
Sie können das eingesetzte Modul jetzt in Betrieb nehmen.
Befestigungspunkte bei einem 1HE IMS System
IMS-RSC180
Datum: 17. Dezember 2021
6 Systeminstallation
13
