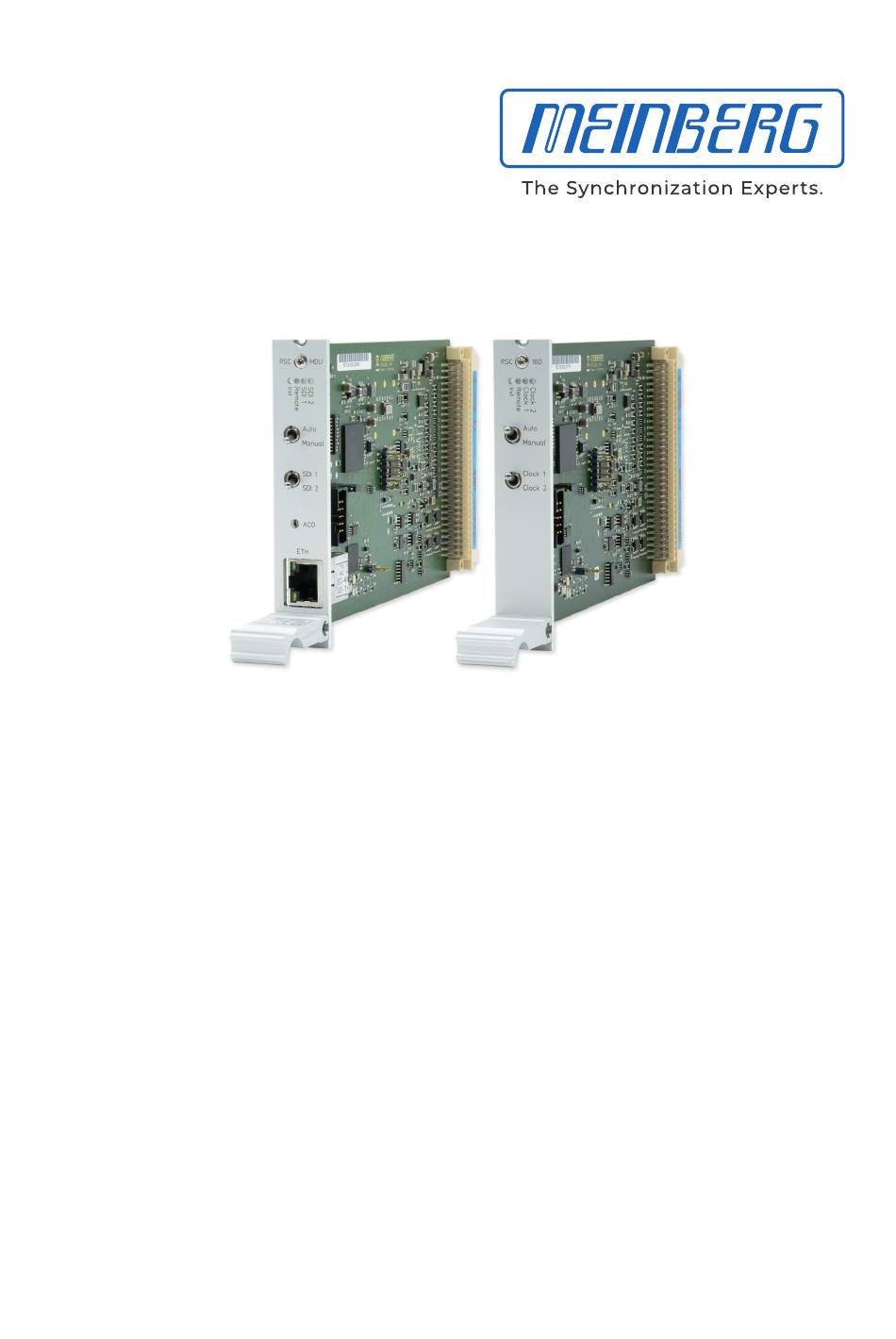

- Seite 1 SETUP GUIDE IMS-RSC180 Hot-Plug Modul 17. Dezember 2021 Meinberg Funkuhren GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
RSC Umschaltkarte - Überwachung und Mangement ......6.3.1 Konfiguration mit IMS-RSC180 und Webinterface ..... . . 6.3.2 Konfiguration mit RSC/MDU und Meinberg Device Manager . -
Seite 4: Impressum
1 Impressum 1 Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9, 31812 Bad Pyrmont Telefon: 0 52 81 / 93 09 - 0 Telefax: 0 52 81 / 93 09 - 230 Internet: https://www.meinberg.de Email: info@meinberg.de Datum: 17.12.2021... -
Seite 5: Einleitung
Modi in der die RSC arbeiten kann. Die Status-LEDs zeigen an, welche der beiden Uhren als Master aus- gewählt ist und in welchem Betriebszustand sich die Umschalteinheit befindet. Eine ausführliche Beschreibung aller Konfigurationen und Möglichkeiten des Statusmonitorings Ihres Meinberg- Produktes stellt das LANTIME-Firmware-Handbuch bereit. -
Seite 6: Wichtige Sicherheitshinweise
Bitte bewahren Sie dieses Handbuch sorgfältig auf. Zielgruppe Dieses Handbuch richtet sich ausschließlich an Elektrofachkräfte oder von einer Elektrofachkraft unterwiesene Personen, welche mit den jeweils gültigen nationalen Normen und Sicherheitsregeln, insbesondere für die Errichtung von Starkstromanlagen, vertraut sind. IMS-RSC180 Datum: 17. Dezember 2021... -
Seite 7: Vorbeugung Von Esd-Schäden
Bewahren Sie Baugruppen stets in EGB-Schutzhüllen auf. Diese EGB-Schutzhüllen müssen unbeschädigt sein. EGB-Schutzhüllen, die extrem faltig sind oder sogar Löcher aufweisen, schützen nicht mehr vor elektrostatischer Entladung. EGB-Schutzhüllen dürfen nicht niederohmig und metallisch leitend sein, wenn auf der Baugruppe eine Lithium-Batterie verbaut ist. Datum: 17. Dezember 2021 IMS-RSC180... -
Seite 8: Versorgungsspannung
Öffnen Sie nie ein Netzteil, da auch nach Trennung von der Spannungsversorgung gefährliche Spannungen im Netzteil auftreten können. Ist ein Netzteil z.B. durch einen Defekt nicht mehr funktionsfähig, so schicken Sie es für etwaige Reparaturen an Meinberg zurück. Nichtbeachtung dieser Sicherheitshinweise kann zu ernsthaften Personen- und Sachschäden führen. Einbau, Inbetriebnahme und Bedienung des IMS-Systems dürfen nur von qualifziertem Fachpersonal durchgeführt wer-... -
Seite 9: Leds, Schalter Und Schnittstellen An Der Ims-Rsc180

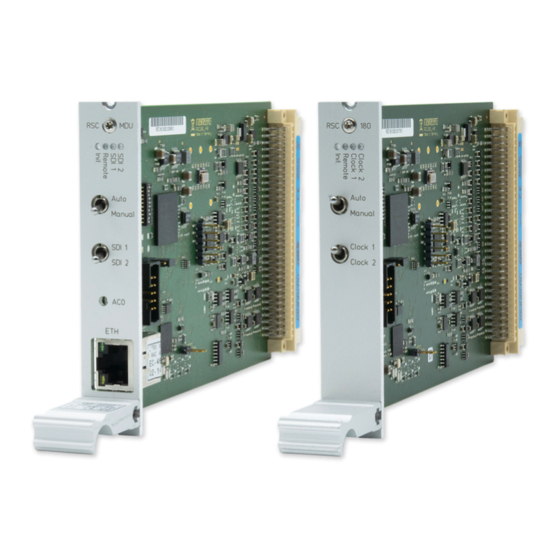

4 LEDs, Schalter und Schnittstellen an der IMS-RSC180 RSC180/MDU RSC180 1. LED-Anzeige Clock 1 / Clock 2 (SDI 1 / SDI 2) Diese LEDs zeigen an, welche der beiden Eingangsreferenzen „Master“ ist. Remote Signalisiert den ferngesteuerten Betrieb über eine Ethernet-Verbindung. Im Remote-Betrieb kann das aktive System über ein SNMP-Kommando ausgewählt werden. - Seite 10 4 LEDs, Schalter und Schnittstellen an der IMS-RSC180 2. Schalter Auto/Manual Mit diesem Schalter kann zwischen Automatikbetrieb und manueller Auswahl umgeschaltet werden. Auf der Schalterposition „Auto“ ist der Automatik-Betrieb eingeschaltet. Mit der Schalterposition „Manual“ kann die Uhr jetzt manuell ausgewählt werden (Schalter Clock1 / Clock 2). Bei Ausfall bzw. Störung der manuell eingestellten Uhr wird nicht auf die zweite Uhr umgeschaltet.
- Seite 11 Der mit „ACO“ bezeichnete Tastschalter kann benutzt werden, falls das eingestellte Passwort vergessen wurde. Er funktioniert allerdings nur, wenn nicht gerade eine Verbindung über die „Meinberg Device Manager“ Soft- ware besteht. Wird er betätigt (bitte drücken und ca. 4 Sekunden lang halten), wird das eingestellte Passwort für 30 Sekunden zurückgesetzt (auf „nichts“, d.h.
-
Seite 12: Rsc180 - Dip Schalterstellungen
4 LEDs, Schalter und Schnittstellen an der IMS-RSC180 4.1 RSC180 - DIP Schalterstellungen Die verschiedenen Modi der Karte können zusätzlich durch einen On-Board-DIP-Schalter konfiguriert werden. Konfiguration mittels DIP-Schalter NAME Beschreibung ———————————————————————————————————————— DIS_ENA einschalten / ausschalten der Signale wenn beide Uhren asynchron sind... - Seite 13 Der priorisierte Master ist Clock 2. WENN Schalterposition Nr. 1 gleich ON: Schalterstellungen Nr. 10: OFF: Auch wenn asynchron ist immer eine Uhr eingeschaltet. Eine Uhr ist erst aktiv nach dem ersten Sync-Ereignis nach einem Reset. Datum: 17. Dezember 2021 IMS-RSC180...
-
Seite 14: Vor Der Inbetriebnahme
5 Vor der Inbetriebnahme 5.1 Lieferumfang Packen Sie die IMS-RSC180 aus und gleichen Sie den Lieferumfang mit der beiliegenden Packliste ab, um sicherzustellen, dass alle Komponenten vorhanden sind. Sollte etwas vom aufgeführten Inhalt fehlen, dann wen- den Sie sich bitte an unseren Vertrieb: sales@meinberg.de Überprüfen Sie das System auf Versandschäden. -
Seite 15: Systeminstallation
Hochfahren des LANTIME-Betriebssystems die Konfigu- ration einiger IMS-Module auf Werkseinstellung zurückgesetzt sein könnten! Der NTP-Dienst sowie der Zugriff auf das Web-Interface werden bei gezogener CPU unterbrochen. Ebenso sind die Management- und Monitoring-Funktionen nicht mehr verfügbar. Datum: 17. Dezember 2021 IMS-RSC180... -
Seite 16: Installation Hot-Plug-Fähiger Ims Module
Nichtbeachtung kann Schäden an dem Modul und am Gehäuse verursachen. Stellen Sie sicher, dass das Modul fest in der Anschlussleiste im Gehäuse eingerastet ist, bevor Sie die beiden Schrauben wieder befestigen. Sie können das eingesetzte Modul jetzt in Betrieb nehmen. Befestigungspunkte bei einem 1HE IMS System IMS-RSC180 Datum: 17. Dezember 2021... -
Seite 17: Rsc Umschaltkarte - Überwachung Und Mangement
6.3 RSC Umschaltkarte - ¨ Uberwachung und Mangement 6.3.1 Konfiguration mit IMS-RSC180 und Webinterface Die Konfiguration der folgenden Parameter wird beim Einsatz von zwei Empfängermodulen (redundanter Modus) über die Umschalteinheit vorgenommen: IRIG-Einstellungen: Auswahl des gewünschten Zeitcodes (Ausgang). Programmierbare Impulse: Konfiguration der Programmierbaren Impulsausgänge (PPO_1 - PPO_4). -
Seite 18: Konfiguration Mit Rsc/Mdu Und Meinberg Device Manager
Meinberg Device Manager Software vorgenommen werden. Eine genaue Übersicht und Beschreibung aller Konfigurations- und Überwachungseinstellungen finden Sie in dem Meinberg Device Manager Handbuch: https://www.meinberg.de/download/docs/manuals/german/meinberg-device-manager.pdf Die frei verfügbare Meinberg Device Manager Software kann hier heruntergeladen werden: https://www.meinberg.de/german/sw/mbg-devman.htm IMS-RSC180 Datum: 17. Dezember 2021... -
Seite 19: Ihre Meinung Ist Uns Wichtig
7 Ihre Meinung ist uns wichtig Dieses Benutzerhandbuch soll Sie bei der Handhabung Ihres Meinberg Produktes unterstützen und stellt Ihnen u.a. wichtige Informationen für die Konfiguration und das Statusmonitoring bereit. Haben Sie Teil an der kontinuierlichen Verbesserung der bereitgestellten Informationen dieses Benutzerhand- buchs. -
Seite 20: Rohs Und Weee
WEEE-Status des Produkts Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung muss es an den Hersteller übergeben wer- den. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. IMS-RSC180 Datum: 17. Dezember 2021...
