- Seite 1 HANDBUCH IMS-GNM181 Setup Guide Hot-Plug Modul 31. Januar 2020 Meinberg Funkuhren GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
Einbau und Erdung ......... 9 RoHS und WEEE Datum: 31. Januar 2020 IMS-GNM181 Setup Guide... -
Seite 4: Impressum
1 Impressum 1 Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9, 31812 Bad Pyrmont Telefon: 0 52 81 / 93 09 - 0 Telefax: 0 52 81 / 93 09 - 230 Internet: https://www.meinberg.de Email: info@meinberg.de Datum: 31.01.2020 IMS-GNM181 Setup Guide Datum: 31. -
Seite 5: Einleitung
Dieser Setup Guide ist ein systematisch aufgebauter Leitfaden, welcher Sie bei der initialen Inbetriebnahme Ihres Meinberg Produktes unterstützt. Die einzelnen Kapitel befassen sich mit der korrekten Ausrichtung und Montage der Antenne sowie der Verlegung des Koaxialkabels. Des Weiteren beschreibt der Setup Guide, welche Parameter im Webinterface, für eine schnelle Inbetriebnahme Ihres Produktes konfiguriert werden müssen. -
Seite 6: Sicherheitshinweise F¨ U R Hot-Plug-F¨ A Hige Module
Bauelementeseite nach oben auf eine geerdete und statisch entladene Unterlage. • Wenn ein Modul vor der Installation gelagert wird, muss dies an einem trockenen Ort erfolgen. • Der Ein- und Ausbau der Module darf nur von autorisiertem Fachpersonal durchgeführt werden. IMS-GNM181 Setup Guide Datum: 31. Januar 2020... -
Seite 7: Weitere Sicherheitshinweise
Entladen Sie sich (z.B. durch Berühren eines geerdeten Gegenstandes), bevor Sie Baugruppen anfassen. Für sicheren Schutz sorgen Sie, wenn Sie bei der Arbeit mit solchen Baugruppen ein Erdungsband am Handgelenk tragen, das Sie an einem unlackierten, nicht stromführenden Metallteil des Systems befestigen. Datum: 31. Januar 2020 IMS-GNM181 Setup Guide... - Seite 8 EGB-Schutzhüllen, die extrem faltig sind oder sogar Löcher aufweisen, schützen nicht mehr vor elektrostatischer Entladung. EGB-Schutzhüllen dürfen nicht niederohmig und metallisch leitend sein, wenn auf der Baugruppe eine Lithium-Batterie verbaut ist. IMS-GNM181 Setup Guide Datum: 31. Januar 2020...
-
Seite 9: Frontanschl¨ U Sse Gnm181 Gnss Multi Band Empf¨ A Nger

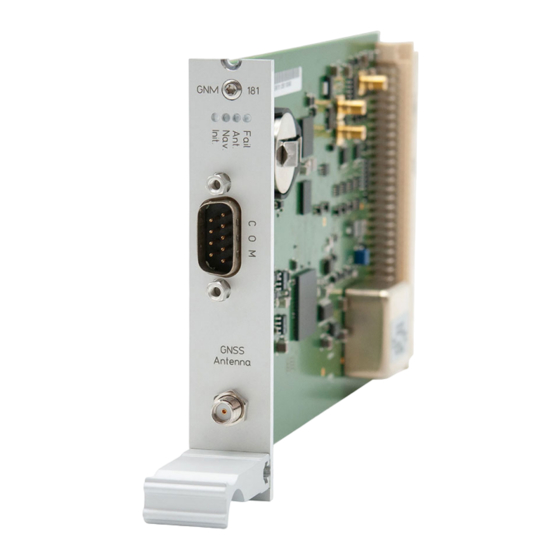

4 Frontanschl ¨ u sse GNM181 GNSS Multi Band Empf ¨ a nger GNM 181 / 8TE GNM 181 / 4TE Antenna Antenna GNSS GNSS L1 + L2 | 5 V L1 + L2 | 5 V Datum: 31. Januar 2020 IMS-GNM181 Setup Guide... -
Seite 10: Status Leds Gnm 181
Option „multiref“ Referenzsignal über 9-pol. DSUB Stecker (PPS + String Modus) Pin 1: PPS Pin 2: String * * Folgende Timestrings (Zeittelegramme) können verwendet werden: NMEA RMC NMEA ZDA Meinberg Standard Uni Erlangen IMS-GNM181 Setup Guide Datum: 31. Januar 2020... -
Seite 11: Gnm181 Multi Band Empfänger
- Führen Sie keine Arbeiten an der Antennenanlage oder der Antennenleitung durch, wenn die Gefahr eines Blitzeinschlages besteht. - Führen Sie keine Arbeiten an der Antennenanlage durch, wenn der Sicherheitsabstand zu Freileitungen und Schaltwerken unterschritten wird. Datum: 31. Januar 2020 IMS-GNM181 Setup Guide... -
Seite 12: Xhe-Spi
Pin 2: CS (Chip Select) Pin 3: MOSI (Master Out, Slave In) Pin 4: MISO (Master In, Slave Out) Pin 5: GND Achtung: Diesen Stecker nur zum Anschluss eines Meinberg IMS-XHE Rubidium Erweiterungsgehäus- es verwenden. IMS-GNM181 Setup Guide Datum: 31. Januar 2020... -
Seite 13: Vor Der Inbetriebnahme
Überprüfen Sie das System auf Versandschäden. Sollte das System beschädigt oder nicht in Betrieb zu nehmen sein, kontaktieren Sie Meinberg Funkuhren unverzüglich. Nur der Empfänger (die Person oder das Unternehmen, die das System erhält) kann einen Anspruch gegen den Spediteur wegen Versandschäden geltend machen. -
Seite 14: Entsorgung Des Verpackungsmaterials
5.2 Entsorgung des Verpackungsmaterials Die von uns verwendeten Verpackungsmaterialien sind vollständig recyclefähig: Material Verwendung Entsorgung (DE) —————————————————————————————————————————- Pappe und Kartonagen Versandverpackung, Zubehör Altpapier Folie Versandverpackung, Zubehör Gelber Sack, die Gelbe Tonne oder Wertstoffhof —————————————————————————————————————————- IMS-GNM181 Setup Guide Datum: 31. Januar 2020... -
Seite 15: Systeminstallation
„hot swappable“ Die zentrale Managementeinheit muss vor dem Austausch vom Stromnetz getrennt werden. RSC/SPT: nicht „hot swappable“ Die Umschaltkarte ist , d.h. das System muss vor dem Austausch vom Stromnetz getrennt werden. Datum: 31. Januar 2020 IMS-GNM181 Setup Guide... -
Seite 16: Austausch Oder Einbau Eines Hotplug-Fähigen Ims Moduls
Gehäuse verursachen. Stellen Sie sicher, dass das Modul fest in der Anschlussleiste eingerastet ist, bevor Sie die beiden Schrauben wieder befestigen. Sie können das eingesetzte Modul jetzt in Betrieb nehmen. Befestigungspunkte bei einem 1HE IMS System IMS-GNM181 Setup Guide Datum: 31. Januar 2020... -
Seite 17: Installation Gnss Multiband Antenne
• Freie Sicht zwischen dem 55. südlichen und 55. nördlichen Breitenkreis (Satellitenlaufbahnen) Ist auch diese Sicht eingeschränkt kann es, im Fall das vier Satelliten für eine neue Positionsberechnung gefunden werden müssen, zu Komplikationen kommen. Datum: 31. Januar 2020 IMS-GNM181 Setup Guide... -
Seite 18: Montage Der Antenne
S-PRO kann nun montiert werden. Dieser ist auch Gehäuses. Antennenkabels!!! für die Außenmontage geeignet (Schutzklasse: IP55). Meinberg empfiehlt jedoch eine Installation in geschlossenen Räumen, möglichst kurz nach Wan- N-Norm (Stecker) deintritt des Antennenkabels, um das Risiko von Überspannungsschäden, z.B. durch Blitzeinschlag, zu N-Norm (Buchse) minimieren. -
Seite 19: Empfänger
Überspannungsschutz und Empfänger installiert werden. Antenne Empfänger Antennenverteiler GNSS GNSS Out 4 Out 3 Out 2 Out 1 Strecke AB = 65 m (H155) - Gesamtlänge „OK“ Strecke AC = 110 m (H155) - max. Gesamtlänge überschritten Datum: 31. Januar 2020 IMS-GNM181 Setup Guide... -
Seite 20: Kompensation Der Signallaufzeit Des Antennenkabels
Bei Auslieferung ist der Standardwert von 20 m vorkonfiguriert. Für andere Koaxialkabel Typen nutzen Sie bitte die Option „Nach Laufzeit“. Hierbei muss die Verzögerung durch die Angaben in dem Datenblatt des jeweiligen Koaxialkabels selbst ermittelt werden. IMS-GNM181 Setup Guide Datum: 31. Januar 2020... -
Seite 21: Systemanschluss
Antenna signal SMA (male) SMA (female) BNC (male) BNC (female) N-Norm (female) Abbildung: Anschluss-Schema des Moduls Im Folgenden wird beschrieben, wie Sie ein Uhrenmodul mit Hilfe des Web Interface initial in Betrieb nehmen können. Datum: 31. Januar 2020 IMS-GNM181 Setup Guide... -
Seite 22: Konfiguration Von Gnss-Empf¨ A Ngern
Menü „Umschaltkarte“ die üblichen Einstellungen für „IRIG Timecode Ausgang“, „Zeitzone“, „Freigabe der Ausgänge“, „Programmierbare Impulse“ und „Synthesizer“. Einstellungen für „MRS (Prioritäten, Offset)“, „IRIG“, „Serielle Schnittstellen“, „Satellitennavigationsmodus“, „Antennenkabellänge“, „GNSS Simulationsmodus“ und „Empfänger-Initialisierung“ werden direkt über den aus- gewählten Empfänger vorgenommen. IMS-GNM181 Setup Guide Datum: 31. Januar 2020... -
Seite 23: Serielle Schnittstellen
7E1, 7E2, 7N2, 7O1, 7O2, 8E1, 8E2, 8N1, 8N2, 8O1 Telegrammtyp: Meinberg Standard, SAT, NMEA RMC, Uni Erlangen, Computime, Sysplex 1, Meinberg Capture, SPA, RACAL, Meinberg GPS, NMEA GGA, NMEA RMC GGA, NMEA ZDA, ION, 6021, IRIG-J Betriebsart: Sie können Für die ausgehende Zeitzeichenfolge einen Intervall einstellen (per second, per minute, on request „?“... -
Seite 24: Zeitzone
7.1.3 Freigabe der Ausg ¨ a nge Optional können die Ausgänge der Referenzuhr so eingestellt werden, dass sie immer ein Signal liefern, wenn das Gerät eingeschaltet ist oder nur wenn die interne Uhr synchron läuft. IMS-GNM181 Setup Guide Datum: 31. Januar 2020... -
Seite 25: Verschiedenes
Der Standardwert liegt bei 20m und der maximale Eingabewert bei 500, welcher nicht überschritten werden darf. Für andere Koaxialkabel Typen nutzen Sie bitte die Option „Nach Laufzeit“. Hierbei muss die Verzögerung durch die Angaben in dem Datenblatt des jeweiligen Koaxialkabels selbst ermittelt werden. Datum: 31. Januar 2020 IMS-GNM181 Setup Guide... - Seite 26 GNM Empfänger ————————————————————————————————————————- GPS only GPS only GLONASS only Galileo only GLONASS Galileo only GPS/Galileo Galileo BeiDou only BeiDou GPS/GLONASS (Alle verfügbaren Satellitensysteme GPS/Galileo können gleichzeitig empfangen GPS/BeiDou werden) Galileo/GLONASS Galileo/BeiDou GLONASS/BeiDou GPS/Galileo/GLONASS GPS/Galileo/BeiDou IMS-GNM181 Setup Guide Datum: 31. Januar 2020...
-
Seite 27: Empfänger Initalisieren
GPS-Referenzuhr gesendet werden. Diese Option ist sinnvoll, wenn das System an einem anderen Ort be- trieben wird und wenn es mit den zuvor batteriegepufferten Satellitendaten gestartet wird. Uhrzeit/Datum: Mit dieser Funktion kann die Referenzuhr manuell auf ein bestimmtes Datum und Uhrzeit eingestellt werden. Datum: 31. Januar 2020 IMS-GNM181 Setup Guide... -
Seite 28: Empfänger-Informationen
Sichtbarkeit des Himmels installiert ist und viele Satelliten abgeschirmt werden. Im schlimmsten Fall kann dadurch sogar die erreichbare Zeitgenauigkeit leiden, oder eine Synchronisation ist nur zeitweise möglich, wenn vorübergehend genügend Satelliten empfangen werden können. IMS-GNM181 Setup Guide Datum: 31. Januar 2020... -
Seite 29: Umschaltkarte
7.1.7 Umschaltkarte Die RSC (SCU) Switch-Karte ist ein automatischer Multiplexer für redundante Systeme mit zwei Meinberg Funkuhren. Die Karte dient zur automatischen Umschaltung der Puls- und Frequenzausgänge sowie der se- riellen Schnittstellen der angeschlossenen Uhren. Die Auswahl des jeweils aktiven Systems erfolgt auf der Grundlage des Zustands der TIME_SYNC-Signale der Uhr, die den synchronen Zustand der Uhren anzeigen. -
Seite 30: Technische Spezifikationen Gnss Multiband Antenne
8 Technische Spezifikationen GNSS Multiband Antenne 8 Technische Spezifikationen GNSS Multiband Antenne Abmessungen: IMS-GNM181 Setup Guide Datum: 31. Januar 2020... -
Seite 31: Spezifikationen
< 1730 MHz > 40 dB Anschluss: N-Norm Buchse Formfaktor: ABS Plastik Gehäuse für Außeninstallation Schutzart: IP66 Luftfeuchtigkeit: Temperaturbereich: -40 C bis +85 C (-40 bis 185 F) Gewicht: 1,6 kg (3,53 lbs) mit Montagekit Datum: 31. Januar 2020 IMS-GNM181 Setup Guide... -
Seite 32: Mbg S-Pro Überspannungsschutz - Technische Daten
Line-Shield/Earth Ground Höchste Dauerspannung UC (Ader-Erde) 280 V DC 195 V AC Nennstrom 5 A (25 C) Betriebswirkstrom IC bei UC Nennableitstoßstrom In (8/20) s (Ader-Erde) 20 kA In (8/20) s (Ader-Schirm) 20 kA IMS-GNM181 Setup Guide Datum: 31. Januar 2020... - Seite 33 Messing vernickelt Farbe nickel Maße Höhe 25 mm, Breite 25 mm, Tiefe 67 mm Anschlussart N-Connector 50 Ohm N-Connector Buchse N-Connector Buchse Normen für Luft- und Kriechstrecken IEC 60664-1 Quelle: PHOENIXCONTACT.COM Überspannungsschutzgerät - CN-UB-280DC-BB Datum: 31. Januar 2020 IMS-GNM181 Setup Guide...
-
Seite 34: Mbg S-Pro Abmessungen
8 Technische Spezifikationen GNSS Multiband Antenne 8.1.1 MBG S-PRO Abmessungen 15,8 8.1.2 Einbau und Erdung IMS-GNM181 Setup Guide Datum: 31. Januar 2020... -
Seite 35: Rohs Und Weee
Dieses Produkt fällt unter die B2B Kategorie. Zur Entsorgung muss es an den Hersteller übergeben wer- den. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. Datum: 31. Januar 2020 IMS-GNM181 Setup Guide...
