4.1 RSC180 - DIP Schalterstellungen
Die verschiedenen Modi der Karte können zusätzlich durch einen On-Board-DIP-Schalter konfiguriert werden.
Konfiguration mittels DIP-Schalter
SW
NAME
Beschreibung
————————————————————————————————————————
1
DIS_ENA
einschalten / ausschalten der Signale wenn beide Uhren asynchron sind
2
DIS_MAN
einschalten / ausschalten der manuellen Steuerung durch Front Panel Schalter
3
DIS_REM
einschalten / ausschalten der Fernsteuerung
4
FUNCTION
RSC Board-Funktionalität: die RSC arbeitet entweder in einem IMS-System
oder als LAN-Schnittstelle
5
Reserve
6
Reserve
7
Reserve
8
DIS_MST
einschalten / ausschalten der priorisierten Master Clock Auswahl
9
Clk1_Clk2
wählt basierend der Priorität Master Clock 1 oder Clock 2
10
EN_CLK
aktiviert die Uhr mit einem Sync-Ereignis nach Reset (nur wenn DIP 1 auf ON steht)

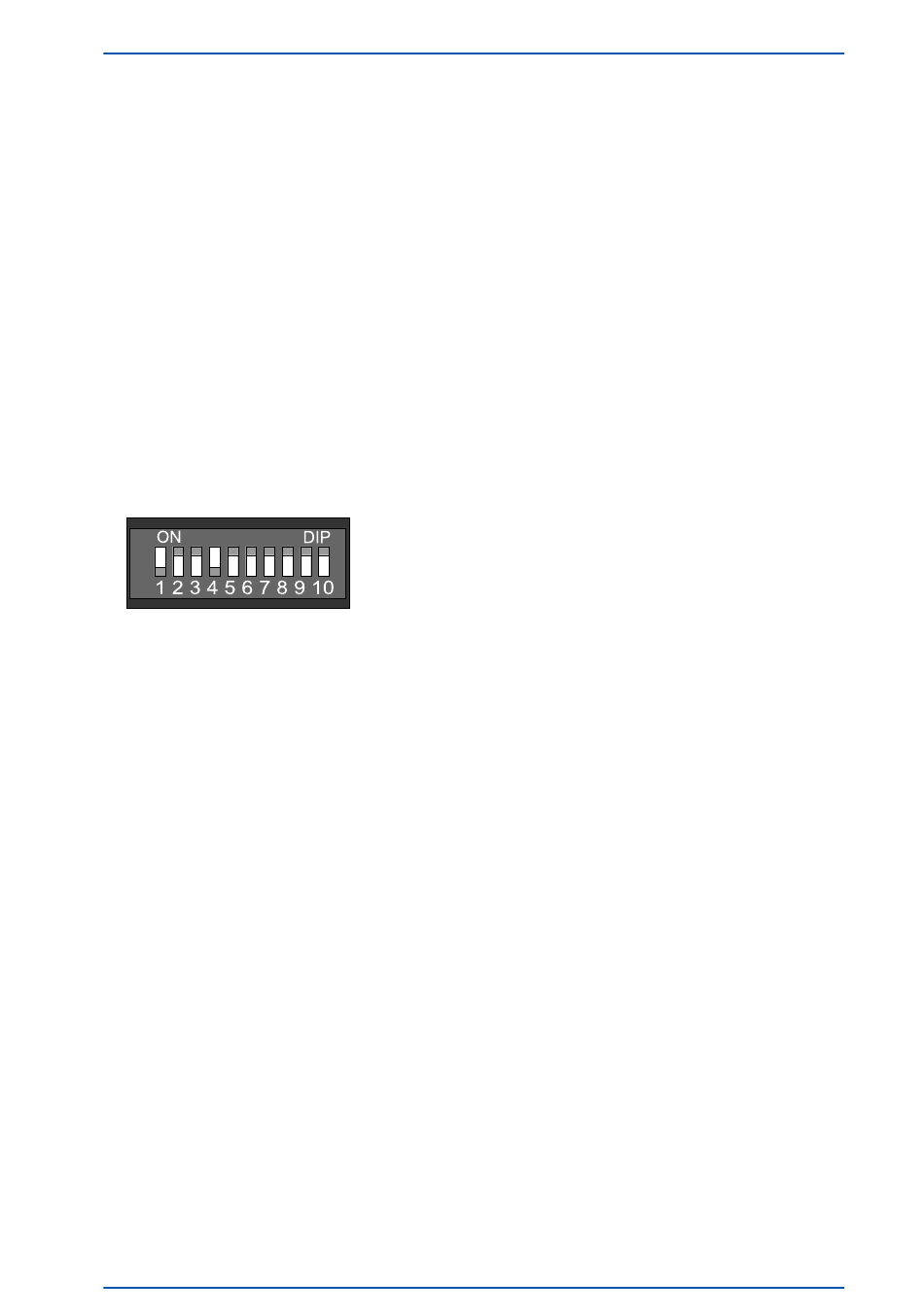

Abbildung: DIP-Schalter auf der RSC180
Beschreibung DIP_SW Schalterstellungen:
Schalterstellungen Nr. 1:
(0)
OFF:
Falls beide Uhren asynchron sind, werden alle Ausgangssignale deaktiviert.
(1)
ON:
Auch wenn beide Uhren asynchron sind, sind die Ausgänge von einer der Uhren aktiv.
Schalterstellungen Nr. 2:
(0)
OFF:
Front-Panel Schalterfunktion aktiv.
(1)
ON:
Front-Panel Schalterfunktion ausgeschaltet.
Schalterstellungen Nr. 3:
(0)
OFF:
Fernsteuerung ist aktiv.
(1)
ON:
Fernsteuerung ist ausgeschaltet.
Schalterstellungen Nr. 4:
(0)
OFF:
Die RSC Karte arbeitet in einem IMS System.
(1)
ON:
Eine LAN Schnittstelle zum Konfigurieren und Überwachen ist aktiv.
Schalterstellungen Nr. 5-7: Reserviert
Schalterstellungen Nr. 8:
(0)
OFF:
Der „Priority Master Modus" ist ausgeschaltet.
(1)
ON:
Der „Priority Master Modus" ist eingeschaltet.
IMS-RSC180
4 LEDs, Schalter und Schnittstellen an der IMS-RSC180
