Modulo elettrico
Il modulo elettrico viene utilizzato per il funzionamento della carrozzina elettrica.
È alimentato dalla batteria, che eroga potenza al sistema in modo appropriato. Il
modulo elettrico consente di spostare la carrozzina elettrica, nonché di monitorare
lo stato della batteria, le funzioni del modulo elettrico e le condizioni dell'impianto
elettrico. Il modulo elettrico è integrale. Ogni componente elettronico necessario
ad azionare la carrozzina elettrica è contenuto in un unico modulo.

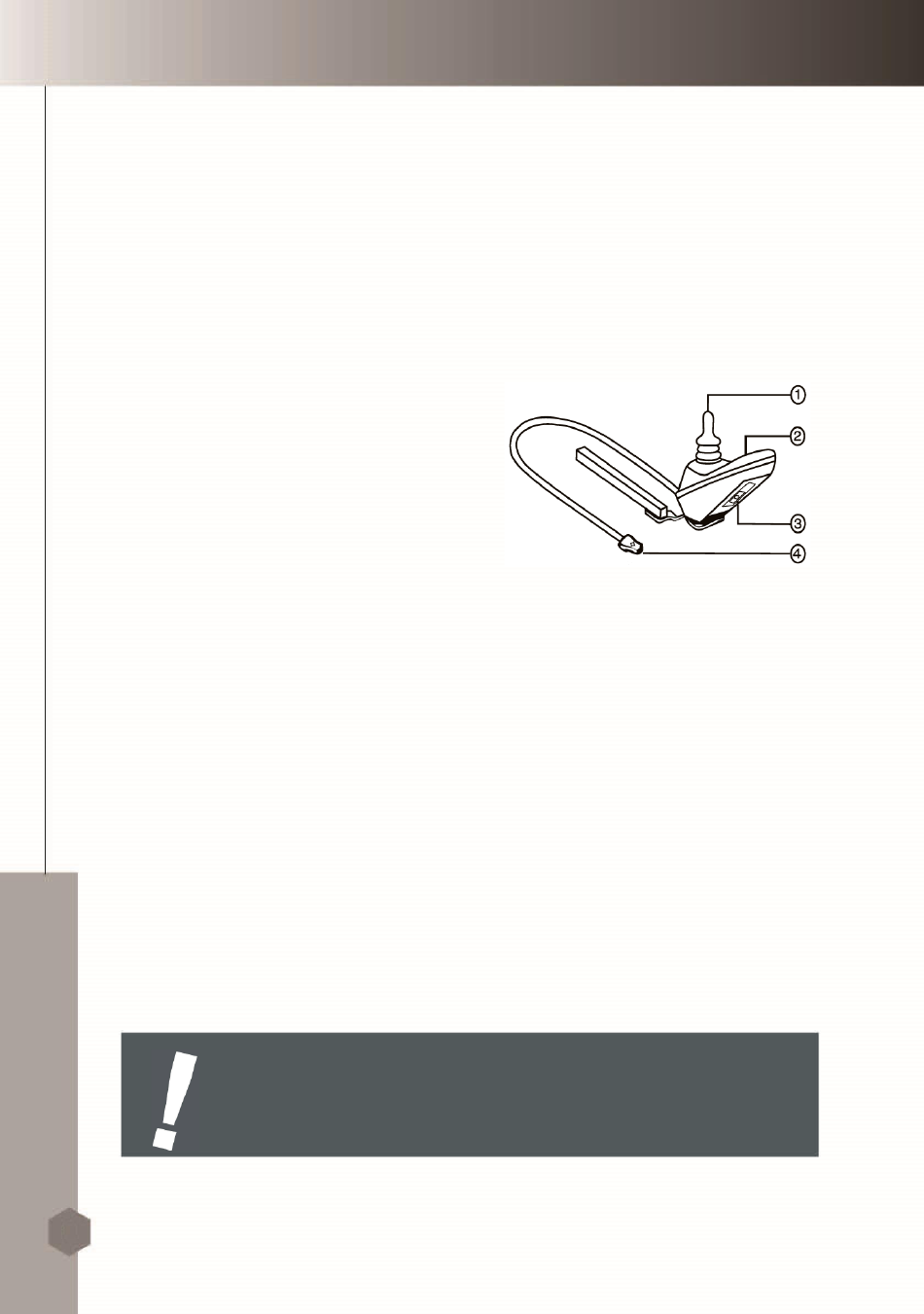

Il modulo elettrico è costituito da:
1. Joystick
2. Tastierino
3. Caricabatterie esterno I Presa di programmazione
4. Connettore
In genere, il modulo elettrico è montato su uno dei braccioli ed è collegato ai motori
e alle batterie.
Joystick
Il joystick controlla la direzione e la velocità della carrozzina elettrica. Quando si
sposta il joystick dalla posizione neutra (al centro), i freni elettromagnetici vengono
rilasciati e consentono alla carrozzina elettrica di muoversi. Più si spinge il joystick
lontano dalla posizione neutra, più velocemente si muoverà la carrozzina elettrica.
Quando si rilascia il joystick e lo si fa tornare in posizione neutra, si inseriscono i
freni elettromagnetici. Ciò fa sì che la carrozzina elettrica deceleri e si fermi
completamente.
Se la carrozzina elettrica inizia a muoversi in modo
inatteso, rilasciare immediatamente il joystick. A meno
che il joystick non sia danneggiato, questa azione
dovrebbe arrestare la carrozzina elettrica.
27
del motore
Figura 12
