Prozesstemperaturbereich
Prozessdruckgrenze
36

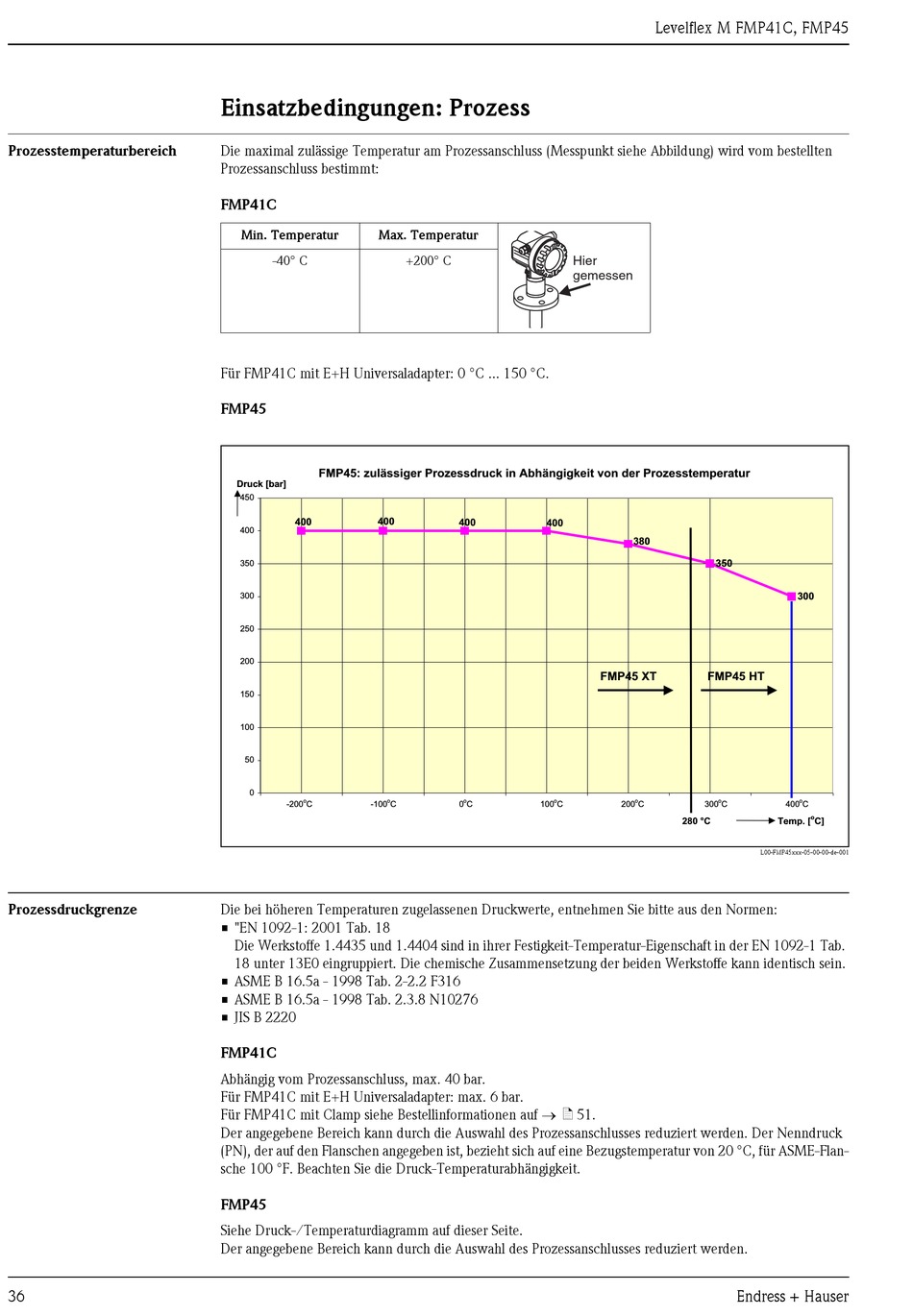

Einsatzbedingungen: Prozess
Die maximal zulässige Temperatur am Prozessanschluss (Messpunkt siehe Abbildung) wird vom bestellten
Prozessanschluss bestimmt:
FMP41C
Min. Temperatur Max. Temperatur
-40° C
Für FMP41C mit E+H Universaladapter: 0 °C ... 150 °C.
FMP45
FMP45: zulässiger Prozessdruck in Abhängigkeit von der Prozesstemperatur
Druck [bar]
450
400
400
400
350
300
250
200
150
100
50
0
o o
-200 C -100 C
1 2
-60oC
Die bei höheren Temperaturen zugelassenen Druckwerte, entnehmen Sie bitte aus den Normen:
• "EN 1092-1: 2001 Tab. 18
Die Werkstoffe 1.4435 und 1.4404 sind in ihrer Festigkeit-Temperatur-Eigenschaft in der EN 1092-1 Tab.
18 unter 13E0 eingruppiert. Die chemische Zusammensetzung der beiden Werkstoffe kann identisch sein.
• ASME B 16.5a - 1998 Tab. 2-2.2 F316
• ASME B 16.5a - 1998 Tab. 2.3.8 N10276
• JIS B 2220
FMP41C
Abhängig vom Prozessanschluss, max. 40 bar.
Für FMP41C mit E+H Universaladapter: max. 6 bar.
Für FMP41C mit Clamp siehe Bestellinformationen auf → ä 51.
Der angegebene Bereich kann durch die Auswahl des Prozessanschlusses reduziert werden. Der Nenndruck
(PN), der auf den Flanschen angegeben ist, bezieht sich auf eine Bezugstemperatur von 20 °C, für ASME-Flan-
sche 100 °F. Beachten Sie die Druck-Temperaturabhängigkeit.
FMP45
Siehe Druck-/Temperaturdiagramm auf dieser Seite.
Der angegebene Bereich kann durch die Auswahl des Prozessanschlusses reduziert werden.
+200° C
400 400
o o
0 C 100 C
3 4
0oC 100oC
Levelflex M FMP41C, FMP45
Hier
gemessen
380
350
FMP45 XT FMP45 HT
o o
200 C 300 C
5 6
200oC 300oC
280 °C
Endress + Hauser
300
o
400 C
7
400oC
o
Temp. [ C]
L00-FMP45xxx-05-00-00-de-001
