ISEmax CAM/CAS40
12 (0.47)
107 (4.21)

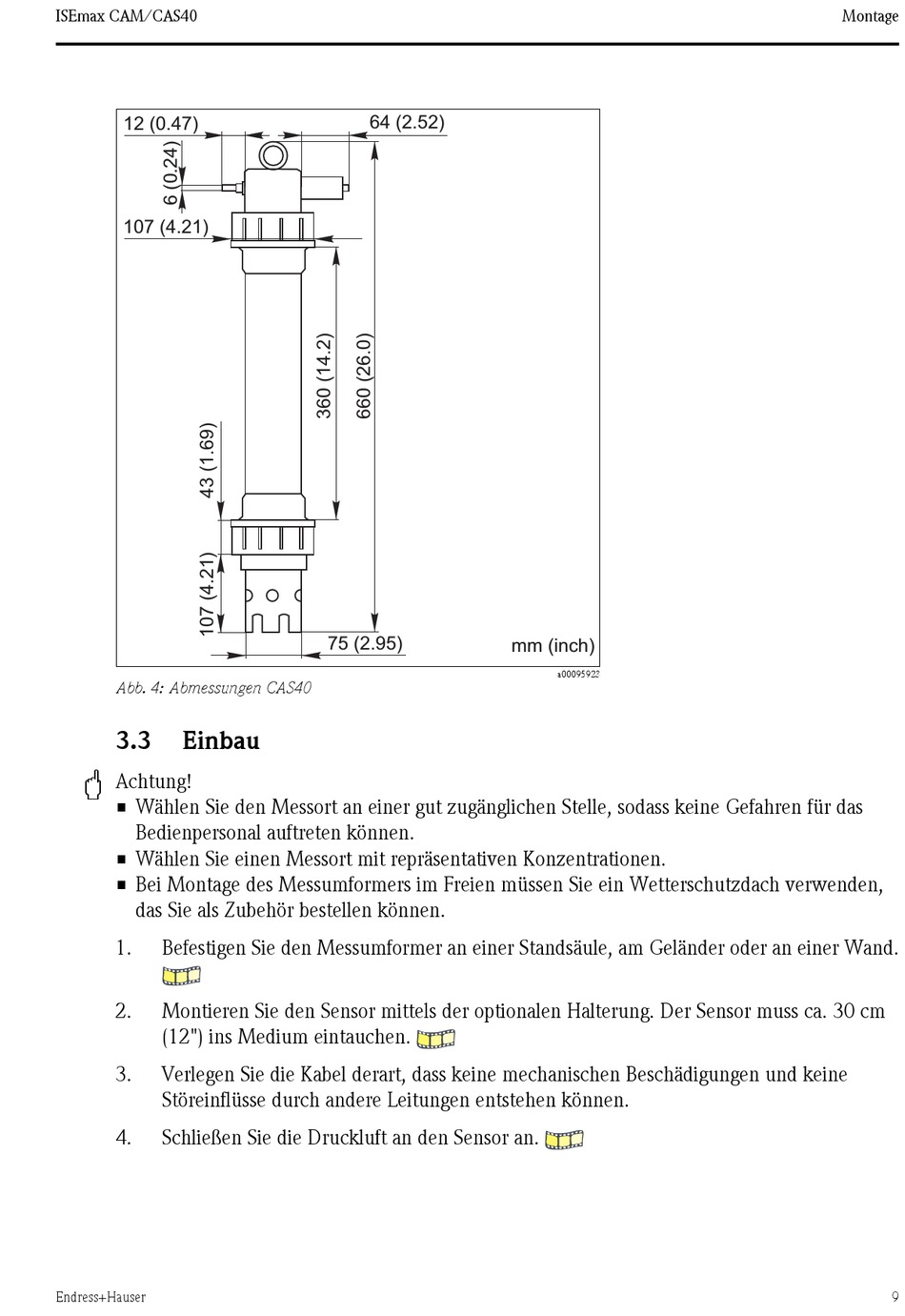

Abb. 4: Abmessungen CAS40
3.3

Einbau

"
Achtung!
• Wählen Sie den Messort an einer gut zugänglichen Stelle, sodass keine Gefahren für das
Bedienpersonal auftreten können.
• Wählen Sie einen Messort mit repräsentativen Konzentrationen.
• Bei Montage des Messumformers im Freien müssen Sie ein Wetterschutzdach verwenden,
das Sie als Zubehör bestellen können.
1. Befestigen Sie den Messumformer an einer Standsäule, am Geländer oder an einer Wand.
2. Montieren Sie den Sensor mittels der optionalen Halterung. Der Sensor muss ca. 30 cm
(12") ins Medium eintauchen.
3. Verlegen Sie die Kabel derart, dass keine mechanischen Beschädigungen und keine
Störeinflüsse durch andere Leitungen entstehen können.
4. Schließen Sie die Druckluft an den Sensor an.
Endress+Hauser
64 (2.52)
75 (2.95)
mm (inch)
a00095923
Montage
9
