Einbaubeispiel - Endress+Hauser ISEmax CAM40 Betriebsanleitung

Montage
3.4

Einbaubeispiel

Eine vollständige Messeinrichtung umfasst:
• Messumformer CAM40
• Sensor CAS40
– ionenselektive Elektrode(n) für Ammonium und/oder Nitrat
– Referenzelektrode
– ionenselektive Elektrode für die Kompensation von Querempfindlichkeiten
– pH-Glaselektrode
Optional
• Standsäule mit Ausleger
• Wandhalterung
• Wetterschutzdach - Zur Montage des Messumformers im Freien unbedingt erforderlich!
• Drucklufterzeuger (wenn vor Ort keine Druckluft verfügbar ist)
1
4

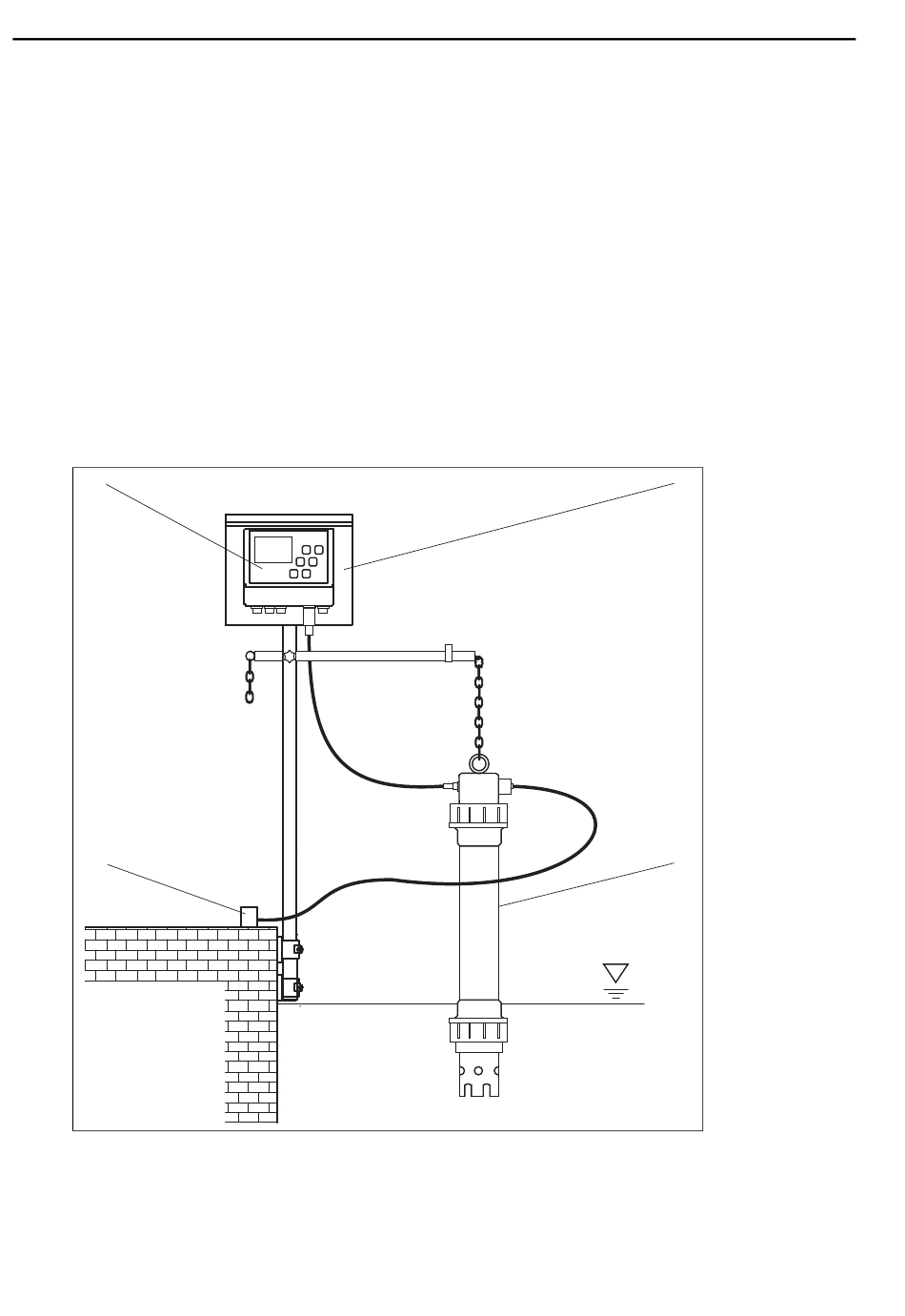

Abb. 5: Beispiel: Messeinrichtung am Beckenrand
1 Messumformer CAM40
2 Standsäule mit Wetterschutzdach
3 Sensor CAS40
10
4 Druckluftversorgung (Reinigung)
ISEmax CAM/CAS40
2
3
a0009239
