Invacare® Action® 5/MyOn HC

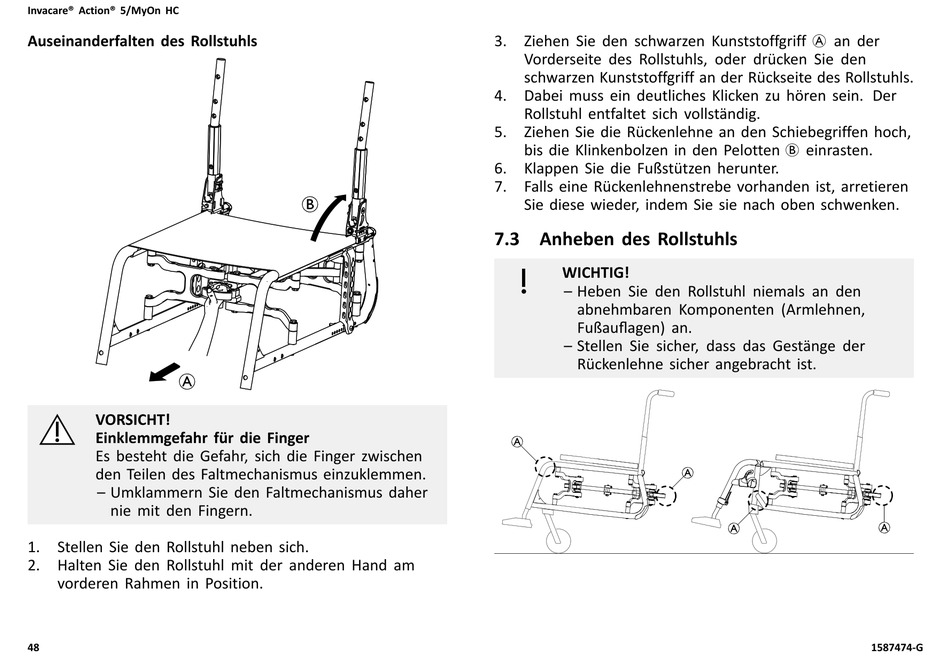

Auseinanderfalten des Rollstuhls
A
VORSICHT!
Einklemmgefahr für die Finger
Es besteht die Gefahr, sich die Finger zwischen
den Teilen des Faltmechanismus einzuklemmen.
– Umklammern Sie den Faltmechanismus daher
nie mit den Fingern.
1. Stellen Sie den Rollstuhl neben sich.
2. Halten Sie den Rollstuhl mit der anderen Hand am
vorderen Rahmen in Position.
48
B
3. Ziehen Sie den schwarzen Kunststoffgriff A an der
Vorderseite des Rollstuhls, oder drücken Sie den
schwarzen Kunststoffgriff an der Rückseite des Rollstuhls.
4. Dabei muss ein deutliches Klicken zu hören sein. Der
Rollstuhl entfaltet sich vollständig.
5. Ziehen Sie die Rückenlehne an den Schiebegriffen hoch,
bis die Klinkenbolzen in den Pelotten B einrasten.
6. Klappen Sie die Fußstützen herunter.
7. Falls eine Rückenlehnenstrebe vorhanden ist, arretieren
Sie diese wieder, indem Sie sie nach oben schwenken.
7.3 Anheben des Rollstuhls
WICHTIG!
– Heben Sie den Rollstuhl niemals an den
abnehmbaren Komponenten (Armlehnen,
Fußauflagen) an.
– Stellen Sie sicher, dass das Gestänge der
Rückenlehne sicher angebracht ist.
A
A
A
A
1587474-G
