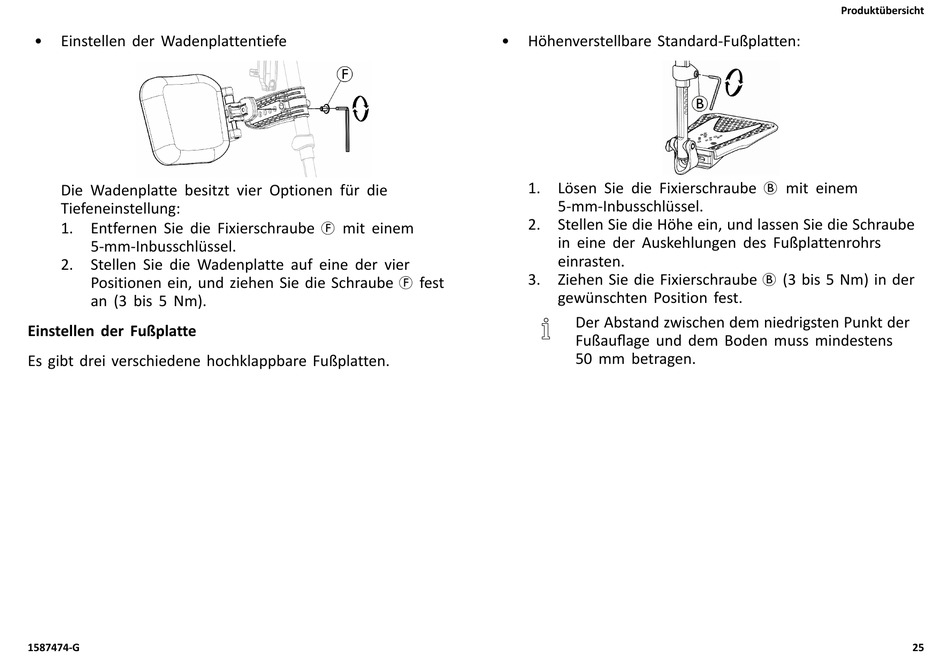

• Einstellen der Wadenplattentiefe
Die Wadenplatte besitzt vier Optionen für die
Tiefeneinstellung:
1. Entfernen Sie die Fixierschraube F mit einem
5-mm-Inbusschlüssel.
2. Stellen Sie die Wadenplatte auf eine der vier
Positionen ein, und ziehen Sie die Schraube F fest
an (3 bis 5 Nm).
Einstellen der Fußplatte
Es gibt drei verschiedene hochklappbare Fußplatten.
1587474-G
• Höhenverstellbare Standard-Fußplatten:
1. Lösen Sie die Fixierschraube B mit einem
5-mm-Inbusschlüssel.
2. Stellen Sie die Höhe ein, und lassen Sie die Schraube
in eine der Auskehlungen des Fußplattenrohrs
einrasten.
3. Ziehen Sie die Fixierschraube B (3 bis 5 Nm) in der
gewünschten Position fest.
Der Abstand zwischen dem niedrigsten Punkt der
Fußauflage und dem Boden muss mindestens
50 mm betragen.
