Verdrahtung
4.2

Anschlussplan

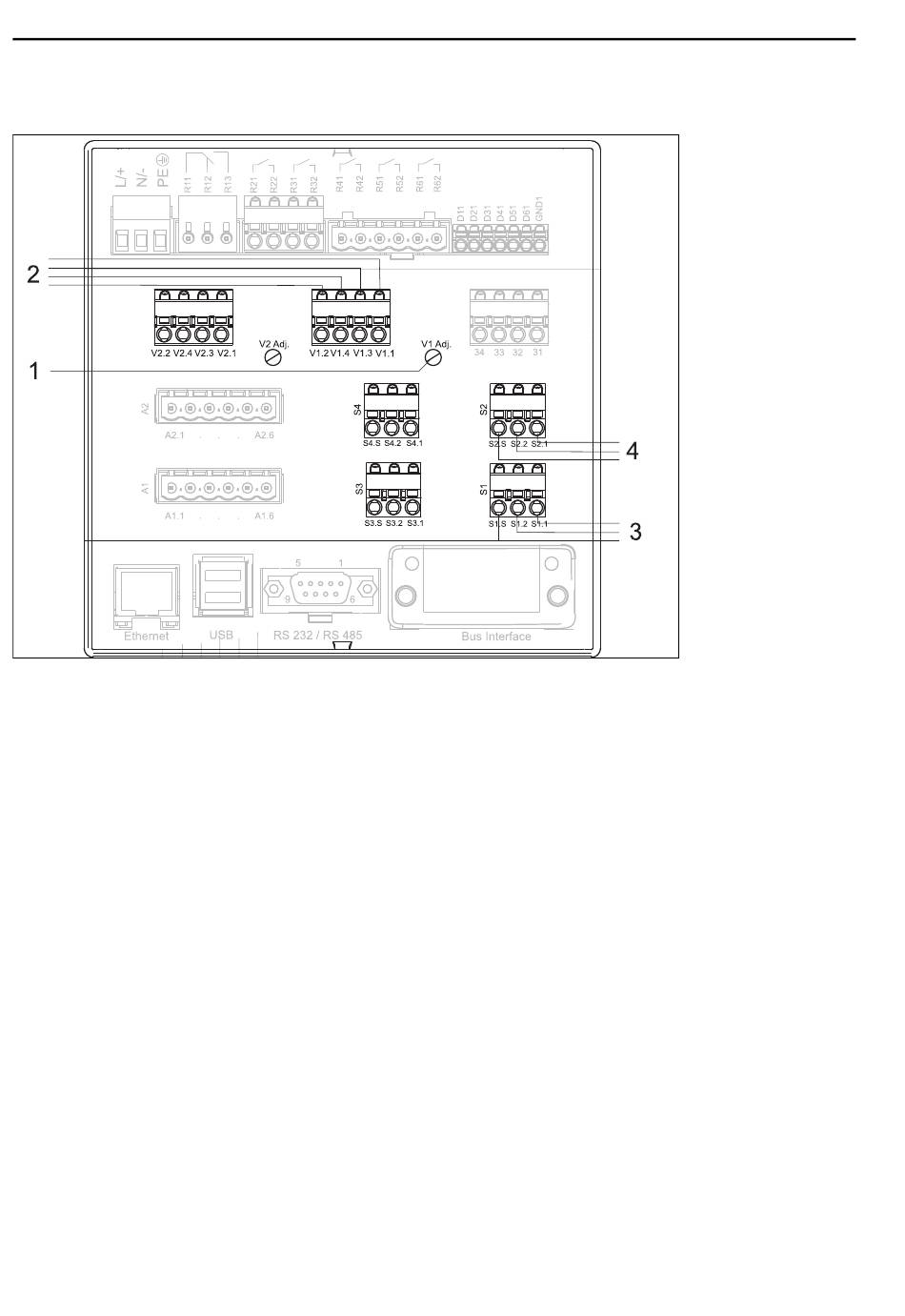

Abb. 3: Anschlussplan mit Klemmen für Lampen und Sensoren
1
Einstellung der Lampenspannung
Rechtsdrehung: Spannungsabnahme
Linksdrehung: Spannungsanstieg
2
V1.1: Lampenspannung +
V1.3: Erfassung der Lampenspannung +
V1.4: Erfassung der Lampenspannung -
V1.2: Lampenspannung -
3
S1.1: Photodiode Anode (für Messdetektor)
S1.2: Photodiode Kathode (für Messdetektor)
S1.S: Abschirmung
4
S2.1: Photodiode Anode (für Referenzdetektor oder zweiten Sensor)
S2.2: Photodiode Kathode (für Referenzdetektor oder zweiten Sensor)
S2.S: Abschirmung
12
Memograph CVM40
a0012921
Endress+Hauser
