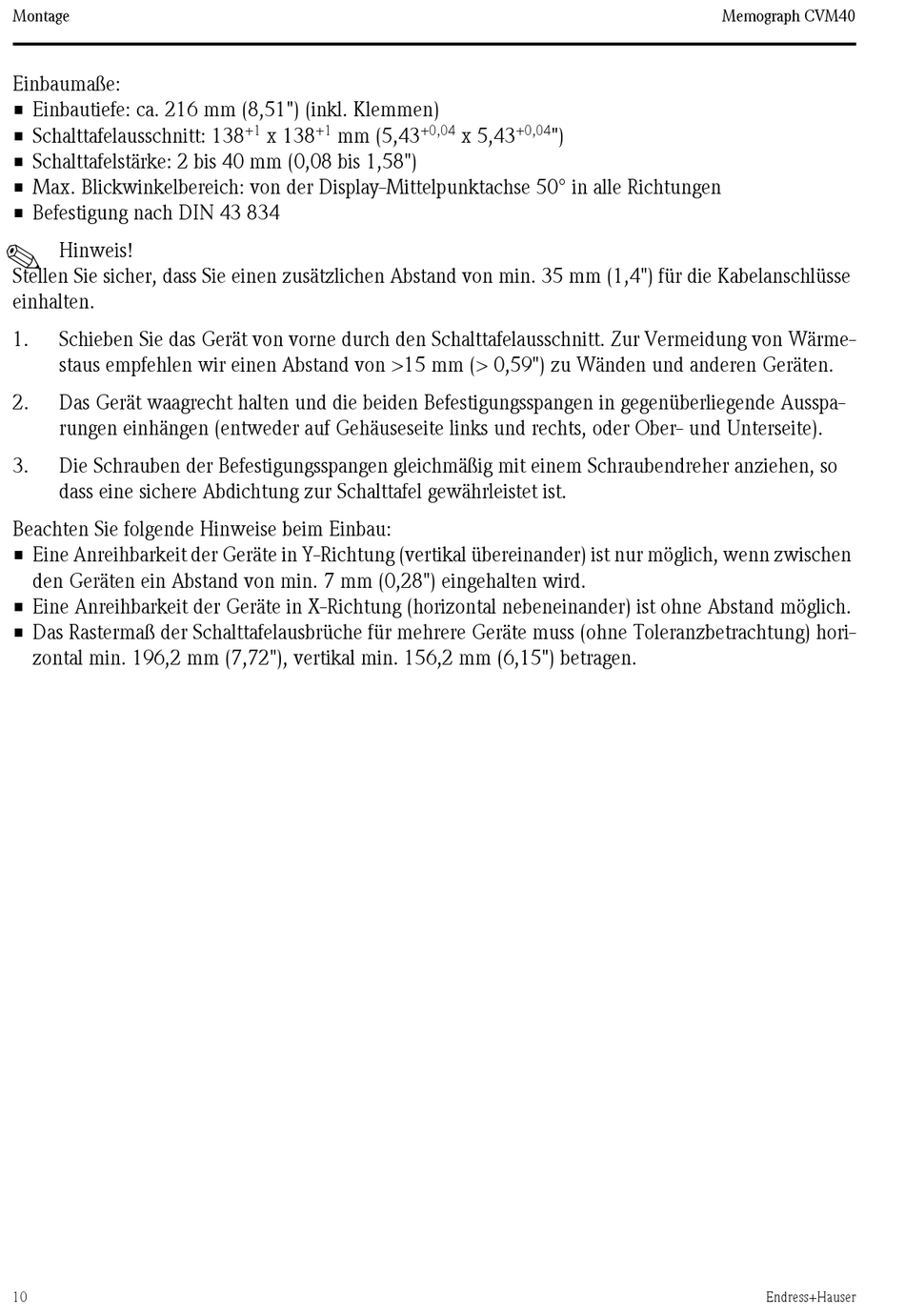

Montage
Einbaumaße:
• Einbautiefe: ca. 216 mm (8,51") (inkl. Klemmen)
• Schalttafelausschnitt: 138
• Schalttafelstärke: 2 bis 40 mm (0,08 bis 1,58")
• Max. Blickwinkelbereich: von der Display-Mittelpunktachse 50° in alle Richtungen
• Befestigung nach DIN 43 834
!
Hinweis!
Stellen Sie sicher, dass Sie einen zusätzlichen Abstand von min. 35 mm (1,4") für die Kabelanschlüsse
einhalten.
1. Schieben Sie das Gerät von vorne durch den Schalttafelausschnitt. Zur Vermeidung von Wärme-
staus empfehlen wir einen Abstand von >15 mm (> 0,59") zu Wänden und anderen Geräten.
2. Das Gerät waagrecht halten und die beiden Befestigungsspangen in gegenüberliegende Ausspa-
rungen einhängen (entweder auf Gehäuseseite links und rechts, oder Ober- und Unterseite).
3. Die Schrauben der Befestigungsspangen gleichmäßig mit einem Schraubendreher anziehen, so
dass eine sichere Abdichtung zur Schalttafel gewährleistet ist.
Beachten Sie folgende Hinweise beim Einbau:
• Eine Anreihbarkeit der Geräte in Y-Richtung (vertikal übereinander) ist nur möglich, wenn zwischen
den Geräten ein Abstand von min. 7 mm (0,28") eingehalten wird.
• Eine Anreihbarkeit der Geräte in X-Richtung (horizontal nebeneinander) ist ohne Abstand möglich.
• Das Rastermaß der Schalttafelausbrüche für mehrere Geräte muss (ohne Toleranzbetrachtung) hori-
zontal min. 196,2 mm (7,72"), vertikal min. 156,2 mm (6,15") betragen.
10
+1 +1
x 138 mm (5,43
+0,04 +0,04
x 5,43 ")
