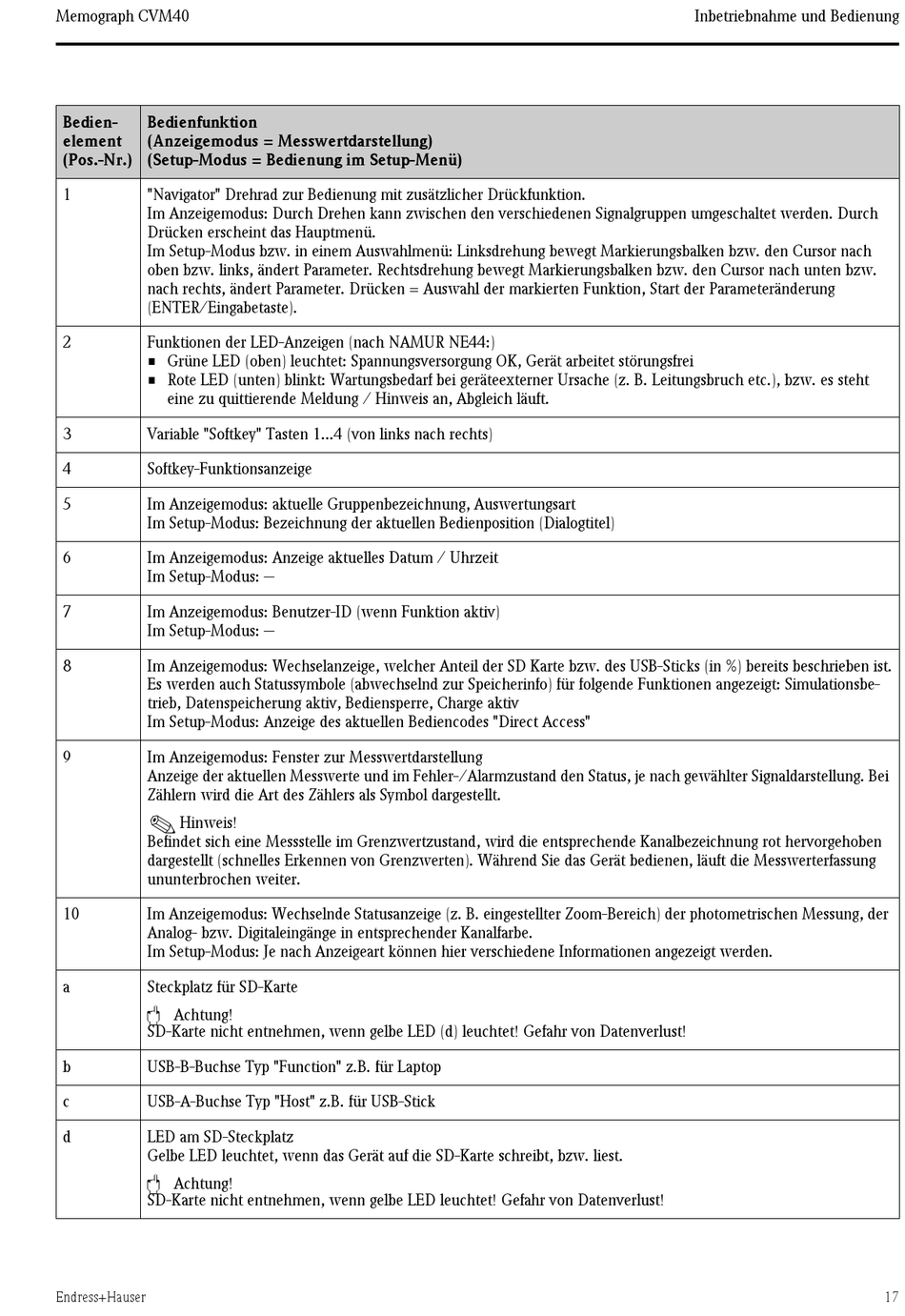

Memograph CVM40
Bedien-
Bedienfunktion
element
(Anzeigemodus = Messwertdarstellung)
(Pos.-Nr.)
(Setup-Modus = Bedienung im Setup-Menü)
1
"Navigator" Drehrad zur Bedienung mit zusätzlicher Drückfunktion.
Im Anzeigemodus: Durch Drehen kann zwischen den verschiedenen Signalgruppen umgeschaltet werden. Durch
Drücken erscheint das Hauptmenü.
Im Setup-Modus bzw. in einem Auswahlmenü: Linksdrehung bewegt Markierungsbalken bzw. den Cursor nach
oben bzw. links, ändert Parameter. Rechtsdrehung bewegt Markierungsbalken bzw. den Cursor nach unten bzw.
nach rechts, ändert Parameter. Drücken = Auswahl der markierten Funktion, Start der Parameteränderung
(ENTER/Eingabetaste).
2
Funktionen der LED-Anzeigen (nach NAMUR NE44:)
• Grüne LED (oben) leuchtet: Spannungsversorgung OK, Gerät arbeitet störungsfrei
• Rote LED (unten) blinkt: Wartungsbedarf bei geräteexterner Ursache (z. B. Leitungsbruch etc.), bzw. es steht
eine zu quittierende Meldung / Hinweis an, Abgleich läuft.
3
Variable "Softkey" Tasten 1...4 (von links nach rechts)
4
Softkey-Funktionsanzeige
5
Im Anzeigemodus: aktuelle Gruppenbezeichnung, Auswertungsart
Im Setup-Modus: Bezeichnung der aktuellen Bedienposition (Dialogtitel)
6
Im Anzeigemodus: Anzeige aktuelles Datum / Uhrzeit
Im Setup-Modus: --
7
Im Anzeigemodus: Benutzer-ID (wenn Funktion aktiv)
Im Setup-Modus: --
8
Im Anzeigemodus: Wechselanzeige, welcher Anteil der SD Karte bzw. des USB-Sticks (in %) bereits beschrieben ist.
Es werden auch Statussymbole (abwechselnd zur Speicherinfo) für folgende Funktionen angezeigt: Simulationsbe-
trieb, Datenspeicherung aktiv, Bediensperre, Charge aktiv
Im Setup-Modus: Anzeige des aktuellen Bediencodes "Direct Access"
9
Im Anzeigemodus: Fenster zur Messwertdarstellung
Anzeige der aktuellen Messwerte und im Fehler-/Alarmzustand den Status, je nach gewählter Signaldarstellung. Bei
Zählern wird die Art des Zählers als Symbol dargestellt.
!
Hinweis!
Befindet sich eine Messstelle im Grenzwertzustand, wird die entsprechende Kanalbezeichnung rot hervorgehoben
dargestellt (schnelles Erkennen von Grenzwerten). Während Sie das Gerät bedienen, läuft die Messwerterfassung
ununterbrochen weiter.
10
Im Anzeigemodus: Wechselnde Statusanzeige (z. B. eingestellter Zoom-Bereich) der photometrischen Messung, der
Analog- bzw. Digitaleingänge in entsprechender Kanalfarbe.
Im Setup-Modus: Je nach Anzeigeart können hier verschiedene Informationen angezeigt werden.
a
Steckplatz für SD-Karte
"
Achtung!
SD-Karte nicht entnehmen, wenn gelbe LED (d) leuchtet! Gefahr von Datenverlust!
b
USB-B-Buchse Typ "Function" z.B. für Laptop
c
USB-A-Buchse Typ "Host" z.B. für USB-Stick
d
LED am SD-Steckplatz
Gelbe LED leuchtet, wenn das Gerät auf die SD-Karte schreibt, bzw. liest.
"
Achtung!
SD-Karte nicht entnehmen, wenn gelbe LED leuchtet! Gefahr von Datenverlust!
Endress+Hauser
Inbetriebnahme und Bedienung
17
