6.6

Einbau im Bypass

2
2

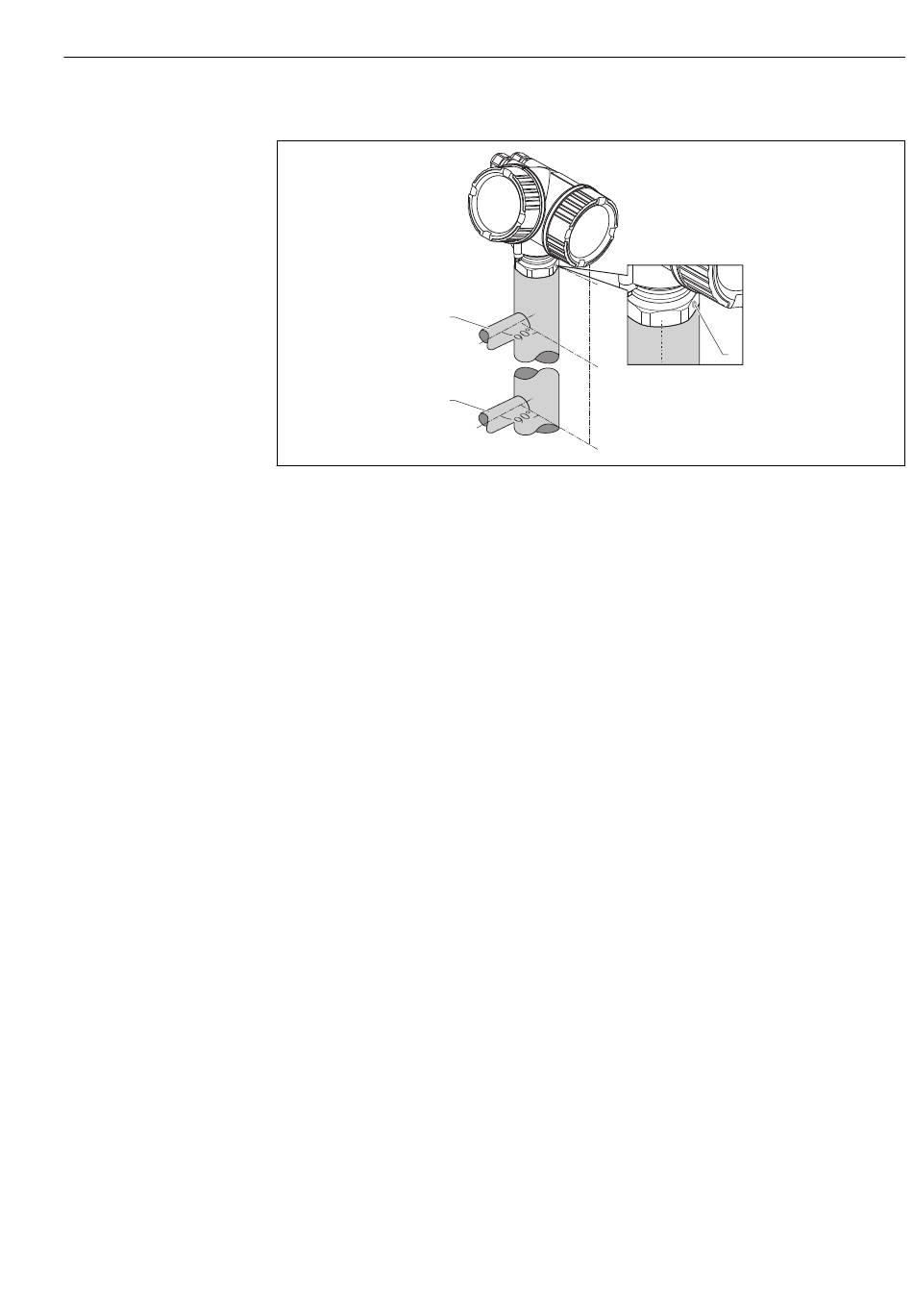

 9 Einbau im Bypass
1 Markierung zur Ausrichtung der Antenne
2 Tankverbindungsstücke
• Markierung im 90°-Winkel zu den Tankverbindungsstücken ausrichten.
• Messungen durch einen offenen Kugelhahn mit Volldurchgang sind problemlos möglich.
• Nach der Montage kann das Gehäuse um 350° gedreht werden, um den Zugang zur
Anzeige und zum Anschlussraum zu erleichtern →  33.
6.6.1 Empfehlungen für das Bypassrohr
• Metallisch (ohne Kunststoff- oder Email-Auskleidung).
• Konstanter Durchmesser.
• Hornantenne so groß wie möglich wählen. Bei Zwischengrößen (z. B. 95 mm (3,5 in))
nächstgrößere Antenne verwenden und mechanisch anpassen (bei Hornantennen).
• Durchmesserunterschied zwischen Hornantenne und innerem Durchmesser des Bypass
so klein wie möglich.
• Bei Übergängen, die z. B. bei der Verwendung eines Kugelhahns oder beim Zusammen-
fügen von einzelnen Rohrstücken entstehen, dürfen nur Spalte von max. 1 mm (0,04 in)
entstehen.
• Im Bereich der Tankverbindungsstücke (~ ±20 cm (7,87 in)) ist mit einer reduzierten
Genauigkeit der Messung zu rechnen.
Montage
1
A0019446
