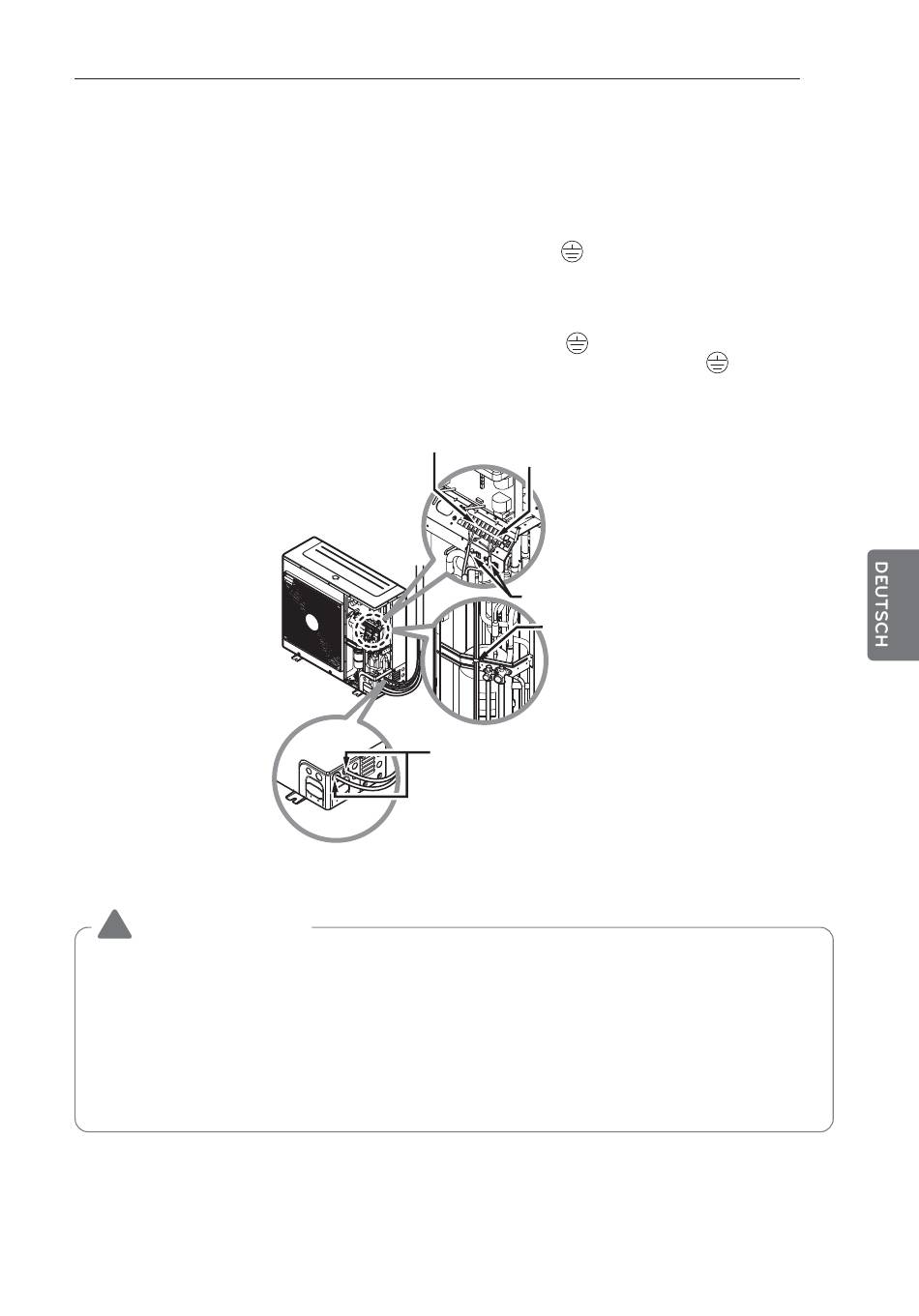

Kabelanschlüsse am Außengerät
Entfernen Sie zum Anschluss der Kabel die Seitenblende.
Befestigen Sie die Kabel mit der Kabelklemme.
Stellen Sie die Erdungsanschlüsse her.
- Fall 1: Anschlussleiste des Außengerätes besitzt das Symbol
Schließen Sie am Erdungsanschluss im Reglerkasten ein Kabel mit einer
Durchschnittsfläche von mindestens 1,6 mm
herzustellen.
- Fall 2: Anschlussleiste des Außengerätes besitzt kein Symbol
Schließen Sie am Bedienungsfeld des Reglerkastens mit der Markierung
mit einer Durchschnittsfläche von mindestens 1,6 mm
Erdungsschraube fest.
VORSICHT
!
• Änderungen am Schaltplan ohne Ankündigung vorbehalten.
• Die Kabelanschlüsse müssen gemäß Anschlussschaltplan erfolgen.
• Schließen Sie die Kabel fest an, so dass sie sich nicht lösen können.
• Die Kabelanschlüsse müssen nach den Farbmarkierungen im Anschlussschaltplan
erfolgen.
• Das am Gerät angeschlossene Netzkabel muss gemäß den Spezifikationen auf Seite 24
ausgewählt werden
2
an, um eine ordnungsgemäße Erdung
NetzkabelAnschluss
Kabelanschlüsse
* Stellen Sie sicher, dass
die Gummimuffen nach
dem Anschluss des
Haupt-Netzkabels fest in
den vorgestanzten
Kabelführungen
angebracht werden
KABELANSCHLÜSSE
.
.
2
an und ziehen Sie die
Kabelklemme
Kabelklemme
27
ein Kabel
