INSTALLATIONSMETHODE
12

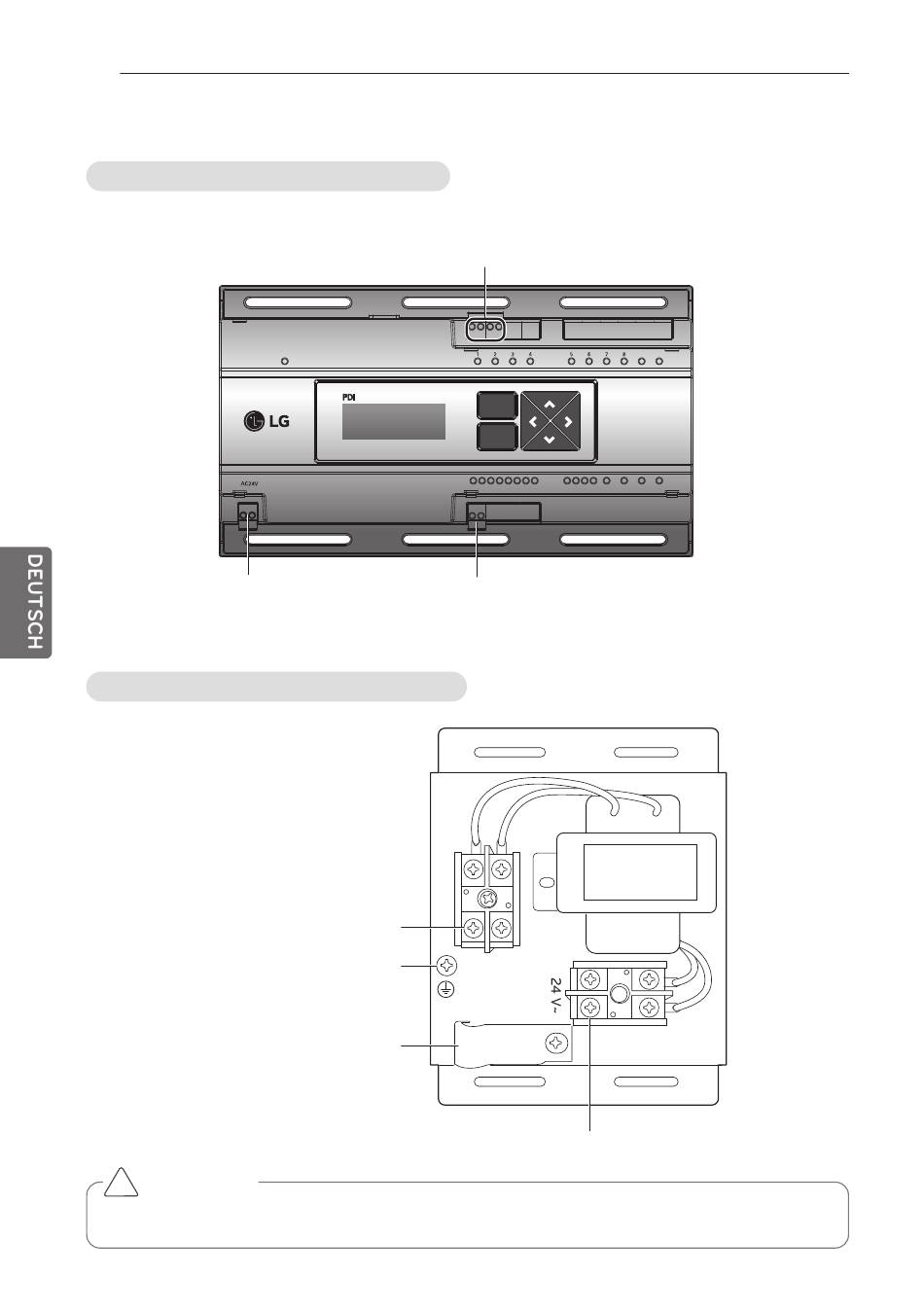

Kabelanschlüsse am Gerät (bei Anschluss eines EWP-Gerätes).

Verdrahtung der Betriebsanzeige

Für Stromversorgungsgeräte wird
24 V~ Wechselstrom geliefert

Verdrahtung der Stromversorgung

220-240 V~ Stromkabel
Befestigungsklammer
! VORSICHT
• Nachdem das Produkt vollstandig verdrahtet wurde, muss der Strom eingeschaltet werden.
Anschluss des Impulstyp-
Wattmesser-Systems( Anschlüsse 1-2)
POWER
WHM
PPWRDB000
Anschlussklemme
Anschlussklemme
Erdungskabel
MENU MENU
SELECT SELECT
ODU WHM CHECK
Schließen Sie die Zentralsteuerung (Außengerät)
über eine RS-485-Verbindungsleitung an
L N
220-240 V~
Anschlussklemme 24 V~ Stromkabel
