Montage

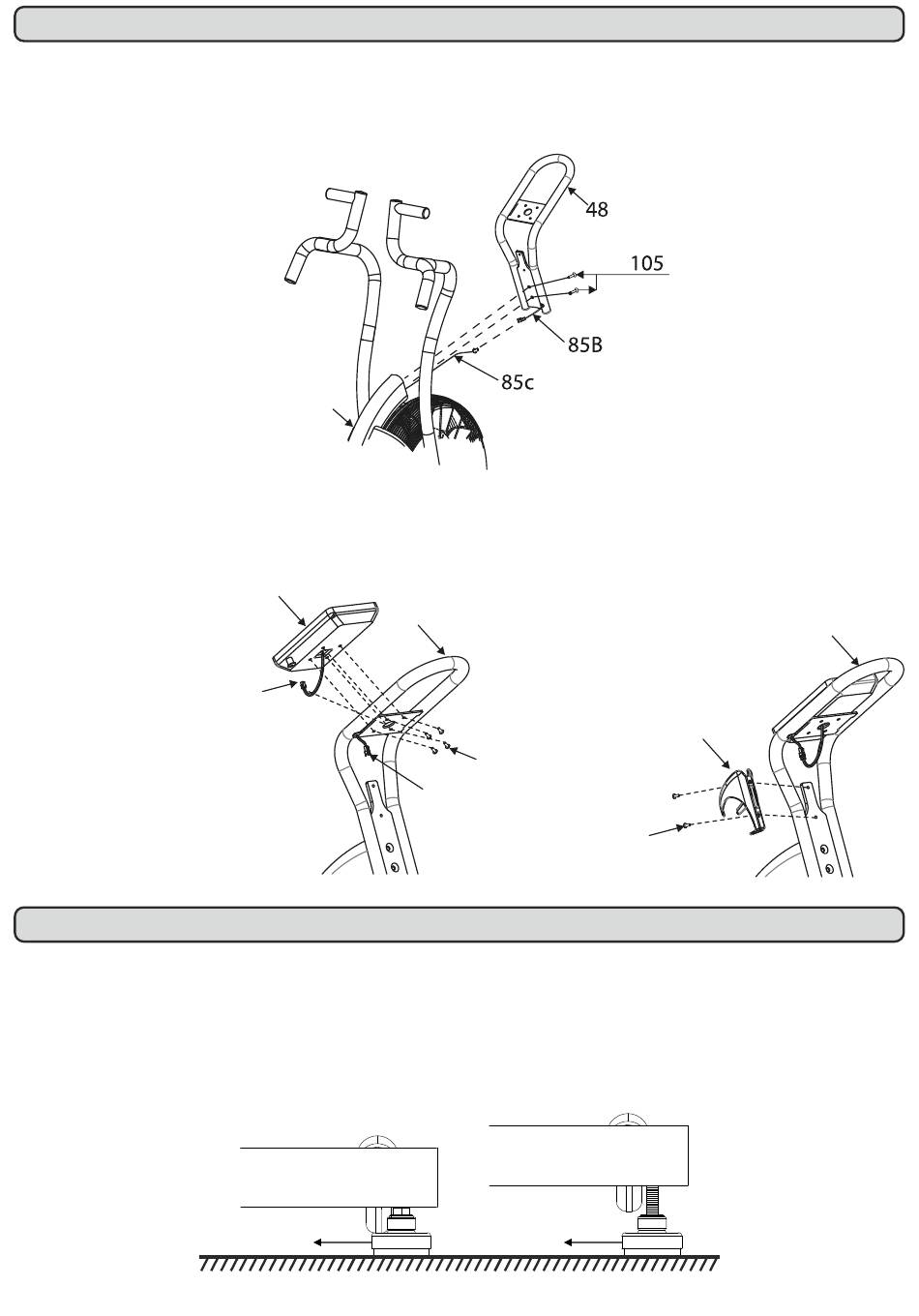

Schritt 5: Montage der Cockpitrahmen

Verbinden Sie das Kabel (85B), dass aus dem Cockpitrahmen (48) ragt mit dem Kabel (85C), dass aus dem
Basisrahmen (1) ragt.
Führen Sie das überstehende Kabel in die Aufnahme des Basisrahmens (1) zurück und befestigen dann den
Cockpitrahmen (48) mit zwei Innensechskantschrauben M8x30 (105) am Basisrahmen (1).
1
Schritt 6: Montage des Cockpits und des Flaschenhalters
Verbinden Sie das Cockpitkabel (85A) mit dem Kabel (85B), das aus dem Cockpitrahmen (48) ragt.
Befestigen Sie dann das Cockpit (85) mit vier Linsenkopfschrauben M5x12 (106) am Cockpitrahmen
(48).
Befestigen Sie abschließend den Flaschenhalter (118) mit zwei Linsenkopfschrauben M5x12 (106) am
Cockpitrahmen (48).
85
48
48
85A
118
106
85B
106
Bodenhöhenausgleich
Stellen Sie sicher, dass Ihr Trainingsgerät immer eben steht. Um kleinere Bodenunebenheiten oder Bodenneigungen
ausgleichen zu können befinden sich rechts und links am vorderen und hinteren Standrohr, sowie am Gleitrahmen Stellfüße
für den Bodenhöhenausgleich. Um einen ebenen Stand des Gerätes zu ermöglichen drehen Sie zuerst alle Stellfüße auf die
niedrigste Position (Position A). Justieren Sie nun bei Bedarf die Stellfüße so, dass das Trainingsgerät eben und stabil steht.
Sollte der Justierradius des Bodenhöhenausgleichs nicht ausreichen um einen sicheren Stand des Trainingsgerätes zu
ermöglichen, so überprüfen Sie bitte die Oberfläche des Standortes. Falls nötig wählen Sie einen anderen Standort, an dem
ein sicherer und ebener Stand des Trainingsgerätes gewährleistet ist.
Position B
Position A
Stellfuß Stellfuß
