Montage
Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten
Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.
Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern,
etc.) und der Bauteile .
Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden
sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor
der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der
einzelnen Montageschritte.
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage
behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig beendeter Montage
Ihres Trainingsgerätes kann mit dem Training begonnen werden.

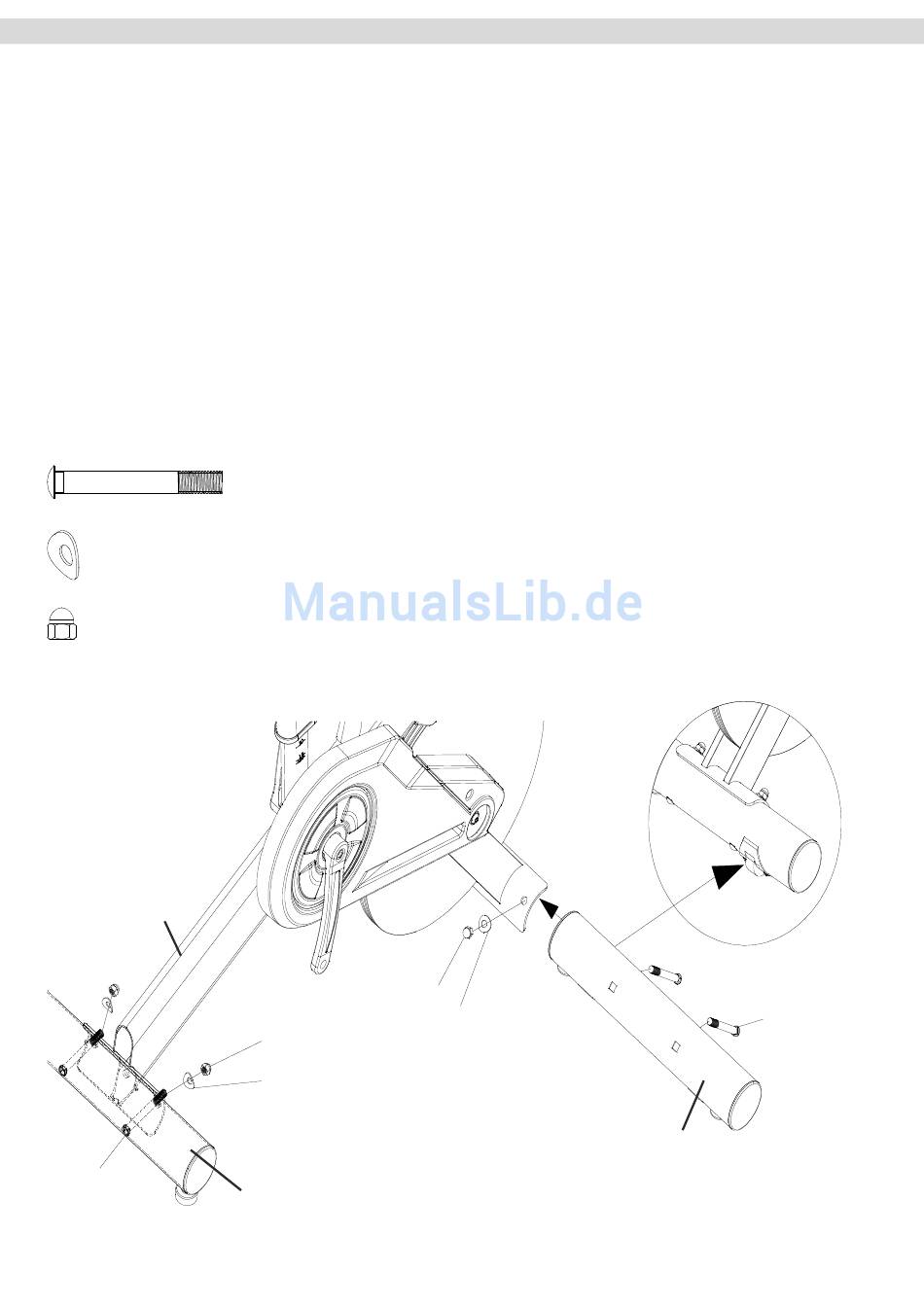

Schritt 1: Montage des vorderen und hinteren Standrohres
Befestigen Sie das vordere Standrohr mit Transportrollen (2) mit zwei Schlossschrauben (81), zwei Wellscheiben (83)
und zwei Hutmuttern (82) an der vorderen Aufnahme des Basisrahmens (1).
ACHTUNG:
Achten Sie hierbei unbedingt darauf, dass die Transportrollen nach vorne, also vom Gerät weg zeigen.
Befestigen Sie dann das hintere Standrohr (3) mit zwei Schlossschrauben (81), zwei Wellscheiben (83) und zwei
Hutmuttern (82) an der vorderen Aufnahme des Basisrahmens (1).
Teil-Nr. 83 - 4 Stück
Teil-Nr. 82 - 4 Stück
1
81
Teil-Nr. 81 - 4 Stück
82
83
3
82
83
6
Vorderes Standrohr
mit Transportrollen
81
2
