Montage
Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer
zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.
Überprüfen Sie vor der Montage die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und
der Bauteile anhand der Teile- und Befestigungsmaterialliste auf den vorherigen Seiten dieser Anleitung.
Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern
entstanden sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie
deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und
befolgen Sie die Anweisungen der einzelnen Montageschritte.
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der
Montage behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig
beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

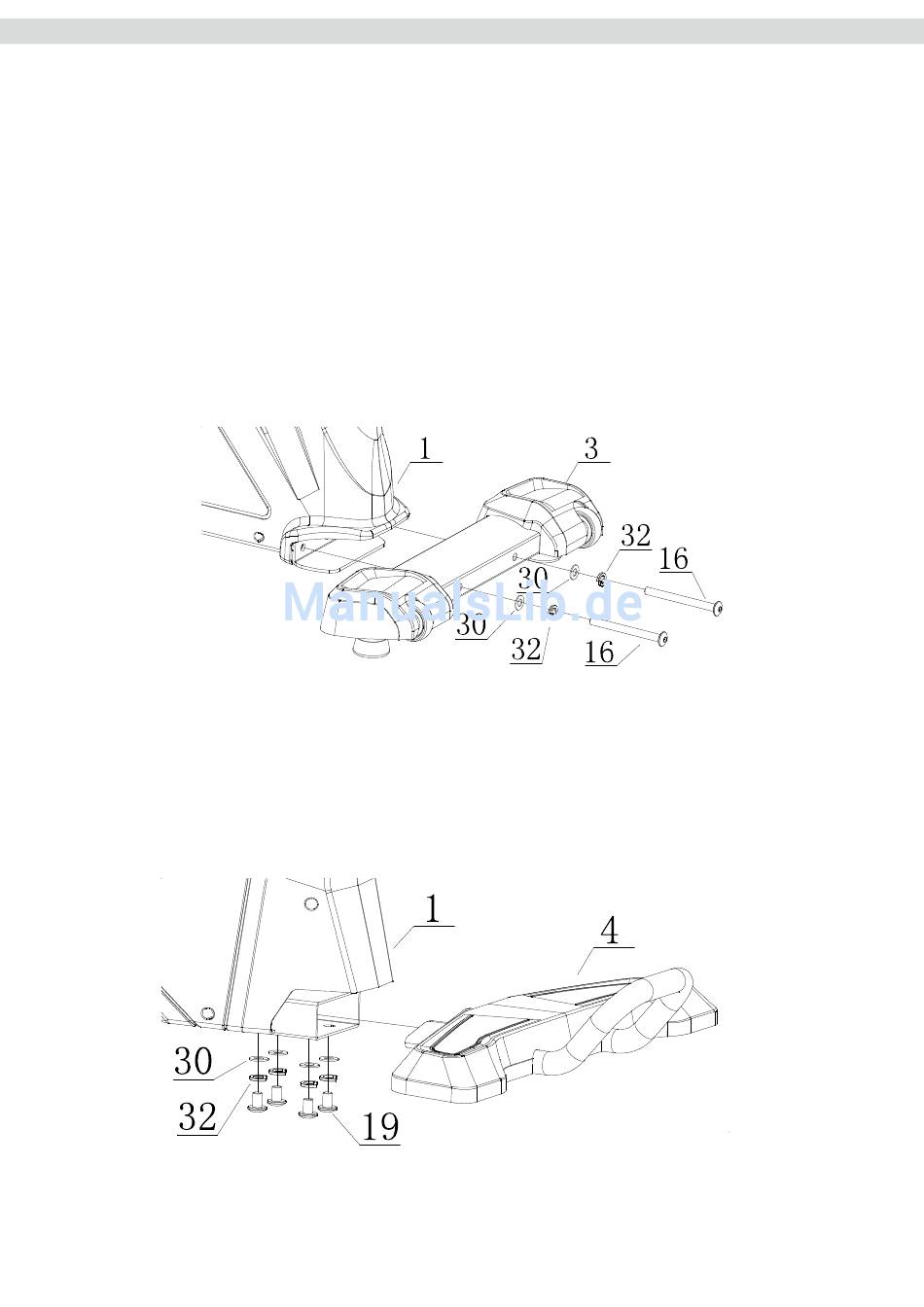

Schritt 1: Montage des vorderen Standrohres
Befestigen Sie das vordere Standrohr mit Transportrollen (3) mit je zwei Innensechskantschrauben M10x110
(16), zwei Federscheiben Ø10 (32) und zwei Unterlegscheiben Ø10 (30) an der vorderen Aufnahme des
Basisrahmens (1).
Schritt 2: Montage des hinteren Standrohres
Setzen Sie das hintere Standrohr mit Handgriff in der hinteren Aufnahme des Basisrahmens (1) ein und
befestigen Sie es mit vier Innensechskantschrauben M10x45 (19), vier Federscheiben Ø10 (32) und vier
Unterlegscheiben Ø10 (30).
